Подробная информация о продукте:
Оплата и доставка Условия:
|
| Базовый материал: | FR-4 | Количество слоев: | 8 слоев |
|---|---|---|---|
| Толщина ПКБ: | 1.6 мм +/- 0.16 | Размер ПКБ: | 215 x 212mm=1PCS |
| Маска для сварки: | Зеленый | Шелковый экран: | Белый |
| Вес меди: | Внутренняя 1 унция, наружная 0,5 унции | Поверхностная отделка: | Золото погружения |
| Выделить: | Быстрая доска PCB поворота FR4,Доска PCB золота Fr4 погружения,Быстрый PCB поворота FR4 |
||

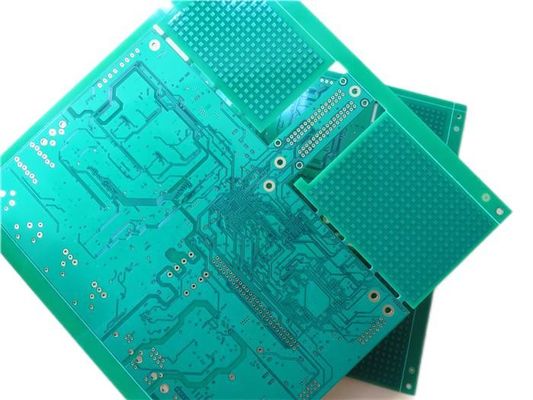

МногослойныеПечатные платы8-слойные ПХБПостроено на Tg 175°C FR-4 с погруженным золотом
(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
1.1 Общее описание
Это тип 8-слойной печатной платы, построенной на FR-4 Tg175 °C субстрате для применения спутникового радио.6 мм толщины с белым шелковым экраном (Taiyo) на зеленой сварной маске (Taiyo) и погруженным золотом на подушкахОсновной материал из Тайваня ITEQ поставляет 1 до PCB на панель. Они изготавливаются по IPC 6012 класс 2 с использованием предоставленных данных Гербера. Каждая 25 панелей упакованы для отправки.
1.2 Особенности и б.eподходит
1. Материалы с высоким Tg соответствуют требованиям RoHS и подходят для требований высокой тепловой надежности;
2Золото с погружением обладает высокой сварной способностью, отсутствием напряжения на платах и меньшим загрязнением поверхности ПХБ;
3- Срочность доставки: более 98%;
4. 30000 м2 производственных мощностей в месяц;
5- более 18 лет опыта;
6Мощные возможности PCB поддерживают ваши исследования и разработки, продажи и маркетинг;
7Любые ПХБ HDI-слоя;
8- Международные одобрения;
1.3 Спецификации ПХБ
| Размер ПКБ | 215 х 212 мм = 1 PCS |
| Тип доски | Многослойные печатные платы |
| Количество слоев | 8 слоев |
| Компоненты поверхностного монтажа | Да, да. |
| С помощью отверстий | Да, да. |
| СТРАНКОВАНИЕ слоев | медь ------- 18um ((0,5 унций) + пластина верхний слой |
| Препрег 7628 ((43%) 0,195 мм | |
| медь ------- 35мм ((1 унции) Средний слой 1 | |
| FR-4 0,2 мм | |
| медь ------- 35мм ((1 унции) Средний слой 2 | |
| Препрег 7628 ((43%) 0,195 мм | |
| медь ------- 35um ((1 унции) Средний слой 3 | |
| FR-4 0,2 мм | |
| медь ------- 35мм ((1 унции) Средний слой 4 | |
| Препрег 7628 ((43%) 0,195 мм | |
| медь ------- 35мм ((1 унции) Средний слой 5 | |
| FR-4 0,2 мм | |
| медь ------- 35мм ((1 унции) Средний слой 6 | |
| Препрег 7628 ((43%) 0,195 мм | |
| медь ------- 18um ((0,5 унций) + пластина BOT слой | |
| Технологии | |
| Минимальные следы и пространство: | 4 миллилитра/4 миллилитра |
| Минимальные / максимальные отверстия: | 00,3/3,2 мм |
| Количество различных отверстий: | 18 |
| Количество отверстий: | 11584 |
| Количество измельченных слотов: | 2 |
| Количество внутренних отрезков: | 0 |
| Управление импеданцией: | - Нет. |
| Номер золотого пальца: | 0 |
| Материал для доски | |
| Эпоксид стекла: | FR-4 TG170°C, er<5.4.IT-180, ITEQ поставлено |
| Окончательная фольга внешняя: | 1 унция |
| Внутренняя конечная фольга: | 1 унция |
| Окончательная высота ПХБ: | 10,6 мм ± 0.16 |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ | |
| Поверхностная отделка | Золото погружения (32,1%) 0,05 мкм над 3 мкм никеля |
| Маска для сварки применяется: | Сверху и снизу, минимум 12 микрон |
| Цвет маски для сварки: | Зелёный, PSR-2000 KX700G, Тайё поставляется. |
| Тип паяльной маски: | LPSM |
| Контур/резка | Маршрутизация, пробоины. |
| Маркировка | |
| Страна легенды компонента | Сверху и снизу. |
| Цвет легенды компонента | Белый, S-380W, Тайё поставляется. |
| Наименование или логотип производителя: | Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА |
| ВИА | проложенный через отверстие ((PTH), минимальный размер 0,3 мм. |
| Оценка воспламеняемости | UL 94-V0 Минимальное разрешение. |
| Размерная толерантность | |
| Размер контура: | 0.0059" |
| Площадь: | 0.0029" |
| Толерантность сверла: | 0.002" |
| ТЕСТ | 100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства | файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ | По всему миру, по всему миру. |
1.4Заявления
Расширитель диапазона Wi-Fi
Система видеонаблюдения
Спутниковая связь
Скорость 5G
Маршрутизатор WiFi 4G
Инвертор солнечной панели
Системы GPS-отслеживания
Встроенный процессор
Программы ПЛК
Телефонные системы
1.5 Температура перехода стекла (Tg)
Тепловые свойства смоловой системы характеризуются температурой стеклянного перехода (Tg), которая всегда выражается в °C. Наиболее часто используемым свойством является тепловое расширение.При измерении расширения по отношению к температуре, мы можем получить кривую, как показано на следующем рисунке. Tg определяется пересечением тангенсов плоской и крутой частей кривой расширения. Ниже температуры стеклянного перехода,эпоксидная смола жесткая и стеклянная, при превышении температуры перехода стекла она превращается в мягкое и резинообразное состояние.
Для наиболее часто используемых типов эпоксидной смолы (сорт FR-4), температура стеклянного перехода находится в диапазоне 115-130°C, поэтому при запоре доски,температура перехода стекла легко превышается. Доска расширяется в направлении Z-оси и подчеркивает медь стены отверстия. Расширение эпоксидной смолы примерно в 15 - 20 раз больше, чем у меди при превышении Tg.Это подразумевает определенный риск трещин в стенах в прозрачных отверстиях.Ниже температуры перехода стекла, соотношение расширения между эпоксидом и медью только в три раза,Так что здесь риск трещин незначителен..
Tg общей доски выше 130 градусов по Цельсию, высокая Tg обычно больше 170 градусов по Цельсию, средняя Tg примерно больше 150 градусов по Цельсию.ПКБ с Tg ≥ 170 ° C обычно называют высокими PCB с Tg.
1.6Процесс производства многослойных ПТХ-ПКБ (через заполнение)
(1) Обрезание материалов
(2) Внутренний слой сухой пленки
(3) Внутренний слой гравирования
4) AOI 1
(5). Черное окисление
(6). Фрезерная рамка
(7) Бурение внутреннего слоя
(8). PTH 1
(9). Внутренний слой сухой пленки
(10). Покрытие шаблоном 1
(11) Пополненный
(12) Бурение внешнего слоя
(13). ПТХ 2
(14). Покрытие шаблоном 2
(15). Внешний слой сухой пленки
(16) Электропластировка медной оловы
(17). Очищение и гравирование
(18) AOI 2
(19). Маска для сварки
(20). Шелковое печать
(21) Поверхностная отделка
(22) Электрические испытания
(23) Проли Контуринг
(24) ФКК
(25) Упаковка
(26) Доставка
