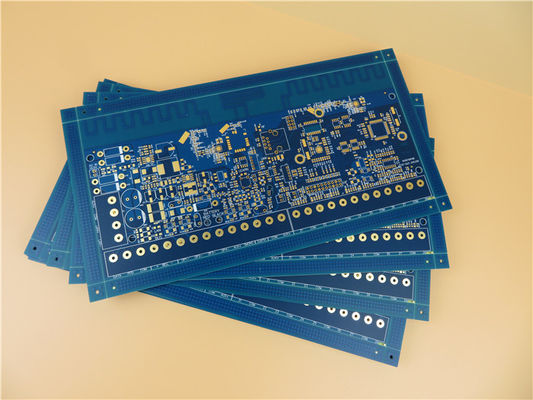

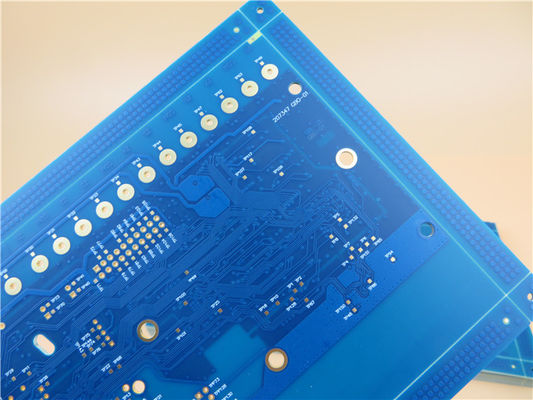

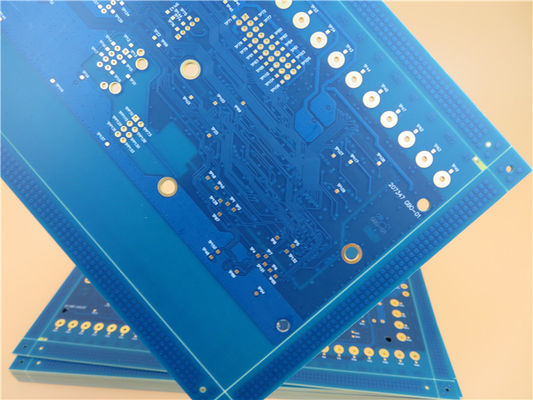

Матт синий ПКБ с импедансным управлением 50 Омм для медицинского оборудования

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-471.V1.0

Базовый материал:

Количество слоев:

4 слоя

Толщина печатной платы:

1,6 мм ± 0,16

Размер печатной платы:

250х130=1 шт.

Паяльная маска:

Мэтт Блю

Шелкография:

белый

Медная масса:

1 унция

Поверхностная обработка:

Погружение Золото

Выделить:

PCB медицинского оборудования Matt голубой

PCB медицинского оборудования 50 омов

Импеданс 50 омов контролировал PCB

Описание продукта

Печатная плата с контролем импеданса, печатная плата с сопротивлением 50 Ом, матовая синяя печатная плата для аудиоадаптера

1.1 Общее описание

Это тип матовой синей печатной платы, построенной на подложке FR-4 с Tg 170°C для применения аудиоадаптера Bluetooth. Это четырехслойная плита толщиной 1,60 мм с внешним слоем толщиной 1 унция и внутренним слоем в пол унции. Белая шелкография поверх матовой синей паяльной маски сверху и снизу. Поверхностная обработка контактных площадок – иммерсионное золото. Компланарное сопротивление 50 Ом с дорожкой 15 мил и зазором 12 мил на верхнем слое. В качестве базового материала используется ITEQ IT-180, на каждую панель приходится по 1 шт. Они изготовлены в соответствии со стандартом IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждые 25 панелей упаковываются для отправки.

1.2 Особенности и преимущества

Материал промышленного стандарта с высокой Tg (175℃ по ДСК) и превосходной термической надежностью;

Превосходная термическая надежность и стойкость к CAF, обеспечивающая долгосрочную надежность для промышленного и автомобильного применения;

Соответствует RoHS и подходит для требований высокой тепловой надежности;

Высокая паяемость, отсутствие нагрузки на печатные платы и меньшее загрязнение поверхности печатной платы;

Процесс SMT устойчив к пайке оплавлением, устойчив к доработке;

Комплексное управление оборудованием, его техническое обслуживание и контроль технологических процессов;

Строгий контроль и мониторинг незавершенного производства, а также рабочие инструкции;

инспекция АОИ;

Экономия денег, экономия беспокойства и экономия труда;

Сертифицирован UL, ISO14001, IATF16949;

1.3 Приложения

GPS-трекер

Электронные компоненты

Беспроводной DSL-маршрутизатор

Выпрямитель переменного тока в постоянный

Встроенные компьютерные системы

1.4 Параметры и паспорт

РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ	250x130=1 шт.
ТИП ПЛАТЫ	Многослойная печатная плата
Количество слоев	4 слоя
Компоненты для поверхностного монтажа	ДА
Компоненты сквозного отверстия	ДА
СТАКАП СЛОЕВ	медь ------- 17,8 мкм (0,5 унции) + верхний слой пластины
	Препрег толщиной 0,203 мм (8 мил), FR-4
	медь ------- 17,8 мкм (0,5 унции) Средний слой 1
	Сердечник 1,0 мм (39 мил) FR-4
	медь ------- 17,8 мкм (0,5 унции) Средний слой 2
	Препрег толщиной 0,203 мм (8 мил), FR-4
	медь ------- 17,8 мкм (0,5 унции) + слой пластины BOT
ТЕХНОЛОГИЯ
Минимальный след и пространство:	5,9 мил / 5,0 мил
Минимальное/Максимальное количество отверстий:	0,8 мм/3,85 мм
Количество различных отверстий:	11
Количество просверленных отверстий:	527
Количество фрезерованных пазов:	0
Количество внутренних вырезов:	0
Контроль импеданса:	Компланарное сопротивление 50 Ом с дорожкой 15 мил/пространством 12 мил на верхнем слое
Количество золотых пальцев:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4 Tg170℃, er<5.4.IT-180, поставляется ITEQ
Финальная фольга внешняя:	1 унция
Конечная внутренняя фольга:	0,5 унции
Окончательная высота печатной платы:	1,6 мм ±0,16
ПОКРЫТИЕ И ПОКРЫТИЕ
Поверхностная обработка	Иммерсионное золото (22,1%) 0,05 мкм поверх никеля 3 мкм
Паяльная маска применяется к:	ВЕРХ и НИЗ, минимум 12 микрон
Цвет паяльной маски:	Мэтт Блю, KSM-6189BLM1
Тип паяльной маски:	ЛПСМ
КОНТУР/РЕЗКА	Фрезерование, V-образный паз
МАРКИРОВКА
Сторона легенды компонента	ВЕРХ и НИЗ.
Цвет легенды компонента	Белый, IJR-4000 MW300, марка Taiyo
Название или логотип производителя:	Отмечено на плате в проводнике и ножках СВОБОДНАЯ ЗОНА
С ПОМОЩЬЮ	Сквозное отверстие с покрытием (PTH), минимальный размер 0,8 мм.
РЕЙТИНГ ВОСПЛАМЕНЯЕМОСТИ	Сертификат UL 94-V0 МИН.
ДОПУСКИ НА РАЗМЕРЫ
Контурный размер:	0,0059"
Покрытие платы:	0,0029 дюйма
Допуск сверла:	0,002 дюйма
ТЕСТ	100% электрическое испытание перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОГО ОБЪЕКТА	файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ	Во всем мире, глобально.

1.5 Импеданс печатной платы – согласование импеданса

Если на печатной плате происходит передача сигнала, ожидается, что он будет плавно передаваться от передающей стороны к принимающей стороне при условии минимальных потерь энергии, а принимающая сторона может полностью поглощать его без какого-либо отражения. Для достижения такого вида передачи полное сопротивление цепи должно быть равно внутреннему сопротивлению передающей стороны, что называется «согласованием импеданса».

Поэтому, когда сигнал передается на печатную плату, характеристическое сопротивление печатной платы должно быть согласовано с электронным сопротивлением головного и хвостового компонентов. Как только значение импеданса превысит допуск, энергия передаваемого сигнала будет отражаться, рассеиваться, ослабляться или задерживаться, что приведет к неполному сигналу и его искажению.

Согласование импеданса является одним из элементов проектирования при проектировании высокоскоростных схем печатных плат. Однако значение импеданса абсолютно зависит от режима проводки. Например, на характеристическое сопротивление проводки влияет тип проводки: поверхностный или внутренний слой, расстояние от опорного силового слоя или слоя земли, ширина проводки, материал печатной платы и т. д. То есть значение импеданса можно определить только после разводки проводов, при этом характеристическое сопротивление, выпускаемое разными производителями печатных плат, также немного отличается. Условия разрыва импеданса при компоновке проводки не могут быть полностью учтены в общем программном обеспечении для моделирования из-за ограничений модели схемы или используемого математического алгоритма. В этом случае на принципиальной схеме можно зарезервировать только некоторые темнинаторы, такие как последовательные резисторы, чтобы смягчить эффект прерывистого импеданса проводки. Метод полного решения проблемы по-прежнему заключается в том, чтобы избежать возникновения разрывов импеданса при прокладке проводки.
