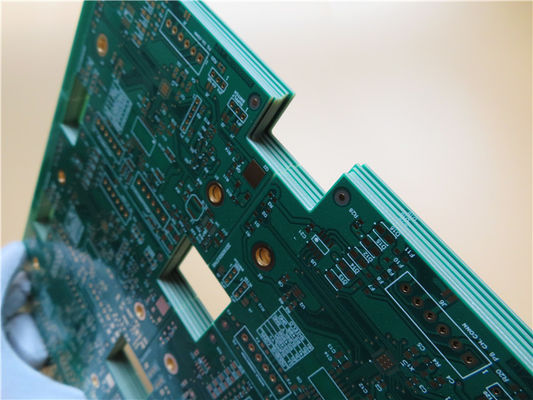

Медный импеданс 1oz контролировал PCB 8 слоев для беспроводного HDMI

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-473.V1.0

Основное вещество:

Отсчет слоя:

8 слоев

Толщина PCB:

1.6mm ±0.16

Размер PCB:

109,3 x 107.41mm=1PCS

Маска припоя:

зеленый

Silkscreen:

Белый

Медный вес:

Поверхностный финиш:

золото погружения

Выделить:

импеданс 1oz контролировал PCB

Импеданс 8 слоев контролировал PCB

монтажная плата 1oz HDMI

Описание продукта

Контролируемая импедансом монтажная плата импеданса PCB дифференциальная PCB 8 слоев для беспроводного HDMI

1,1 общее описание

Это тип платы с печатным монтажом 8 слоев построенной на субстрате FR-4 с Tg 170°C для применения беспроводного HDMI. 1,6 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. Также импеданс контролировало PCB с импедансом одно-конца и импедансом дифференциала контролируемыми дальше на верхнем слое и нижнем слое. Основное вещество от Тайваня ITEQ поставляя 1 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

1,2 особенности и преимущества

Неэтилированные собрания с максимальной температурой reflow 260℃

Высокое solderability, не усиливать монтажных плат и меньше загрязнения поверхности PCB.

Осмотр AOI

8000 типов PCB в месяц

12 часа цитаты

Бесплатно panelization PCB

1,3 применения

Переходник USB

Донгл USB WiFi

Модем GPRS

1,4 параметр и технические спецификации

РАЗМЕР PCB	109,3 x 107.41mm=1PCS
ТИП ДОСКИ	Разнослоистый PCB
Количество слоев	8 слоев
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- слой 18um (0.5oz) +plate ВЕРХНИЙ
	Prepreg 7628 (43%) 0.195mm
	медь ------- 35um (1oz) MidLayer 1
	FR-4 0.2mm
	медь ------- 35um (1oz) MidLayer 2
	Prepreg 7628 (43%) 0.195mm
	медь ------- 35um (1oz) MidLayer 3
	FR-4 0.2mm
	медь ------- 35um (1oz) MidLayer 4
	Prepreg 7628 (43%) 0.195mm
	медь ------- 35um (1oz) MidLayer 5
	FR-4 0.2mm
	медь ------- 35um (1oz) MidLayer 6
	Prepreg 7628 (43%) 0.195mm
	медь ------- слой СРЕДСТВА 18um (0.5oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	4mil/4mil
Минимальные/максимальные отверстия:	0.3/6.19mm
Количество различных отверстий:	24
Количество буровых скважин:	5158
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса:	Одно-законченная ширина трассировки: L1, L3, L6, 18 4mils --- 50 омов, дифференциальная трассировка/космос: верхний слой 5.1/6.0 mils -- 90 омов, 5,1/8 mils --- 100 омов, L6 5,1/8 mils --- 100 омов; нижний слой 5,1 mil /6 mils --- 90 омов, 5.1mils/8 mils --- 100 омов
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4 TG170℃, er<5>
Окончательная фольга внешняя:	1oz
Окончательная фольга внутренняя:	1oz
Окончательная высота PCB:	1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения (26,1%) 0.05µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса, отверстия печати.
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНИЙ и нижний.
Цвет компонентного сказания	Белый, IJR-4000 MW300, Taiyo поставило.
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Покрытый через отверстие (PTH), через в пусковую площадку, смолу через штепсельную вилку, через покрытый.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15mm)
Плакировка доски:	0,0030" (0.076mm)
Допуск сверла:	0,002" (0.05mm)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

1,5 характеристический импеданс

Характеристический импеданс проводника на плате с печатным монтажом важный индикатор расчета цепи, особенно в дизайне PCB высокочастотной цепи. Ли характеристический импеданс проводника последователен и соответствовать характеристическому импедансу необходимо прибором или сигналом необходимо принять в рассмотрение. Поэтому, эти 2 концепции в дизайне надежности дизайна PCB необходимо оплатить внимание.

Будет разнообразие передача сигнала в проводник монтажной платы. Для увеличения тарифа передачи, она должна увеличить свою частоту. Должный к факторам самим цепи как вытравливание, толщина стога, ширина следа и так далее другая, она причинит изменения значения импеданса, приводящ в своем искажении сигнала. Поэтому, значение импеданса проводника на высокоскоростной монтажной плате должно быть проконтролировано внутри некоторый ряд, известный как «управление импеданса». Факторы которые влияют на импеданс проводки PCB главным образом ширина медного следа, толщина медного следа, диэлектрическая константа диэлектрика, толщина диэлектрика, толщина пусковой площадки, путь земного слоя, провода вокруг проводки, etc. так импеданс проводки на доске необходимо контролировать в дизайне PCB для того чтобы избежать отражения сигнала и других электромагнитного вопросов целостности взаимодействия и сигнала насколько возможно, для того чтобы гарантировать стабильность фактической пользы доски PCB. Вы можете сослаться на соответствуя опытную формулу для метода вычисления линии микрополосковой линии и входного сопротивления линии прокладки на доске PCB.
