Одиночная монтажная плата PCB импеданса 1.6mm конца разнослоистая PCB 10 слоев

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

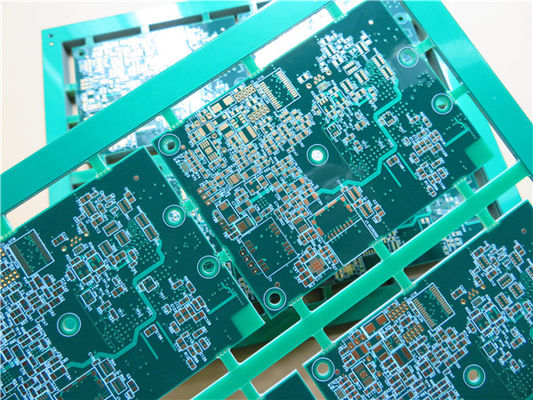

Одиночная монтажная плата PCB импеданса 1.6mm конца разнослоистая PCB 10 слоев

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-475.V1.0

Основное вещество:

Отсчет слоя:

10 слоев

Толщина PCB:

1.6mm ±0.16

Размер PCB:

199 x 170mm=4PCS

Маска припоя:

зеленый

Silkscreen:

Белый

Медный вес:

Поверхностный финиш:

золото погружения

Выделить:

Монтажная плата PCB 10 слоев разнослоистая

монтажная плата PCB 1.6mm разнослоистая

1.6mm PCB 10 слоев

Описание продукта

Дифференциальным контролируемая импедансом монтажная плата импеданса Одно-конца PCB системы доски PCB 10 слоев спутниковые

1,1 общее описание

Это тип разнослоистого PCB построенный на субстрате FR-4 с Tg 170°C для применения спутниковых систем с медью 10 слоев. 1,6 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. Это также импеданс контролировало PCB с импедансом одно-конца 50 омов и 97 омами с дифференциальным управлением импеданса. Основное вещество от ITEQ поставляя 4 вверх по PCBs в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

1,2 особенности и преимущества

Неэтилированные собрания с максимальной температурой reflow 260℃

Процесс SMT устойчив к паять reflow, устойчивый для того чтобы переработать.

Сигнальные линии формируют постоянн низкий импеданс к земле

Строгие осмотр WIP и контролировать так же, как рабочая инструкция

UL, ISO14001, TS16949 аттестовал

свободное от Перебранка, взаимнооднозначное послепродажное обслуживание

Доставка в срок: >98%

1,3 применения

GPS отслеживая приборы

Ракета -носитель сигнала GSM

Автомобильные приборные панели

1,4 параметр и технические спецификации

РАЗМЕР PCB	199 x 170mm=4PCS
ТИП ДОСКИ	Разнослоистый PCB
Количество слоев	10 слоев
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- слой 18um (0.5oz) +plate ВЕРХНИЙ
	Prepreg 0.1016mm (4mil)
	медь ------- (1oz) плоский GND 35um
	FR-4 0.127mm (5 mil)
	медь ------- (0,5 oz) сигнал 18um SIG1
	Prepreg 0,127 mm (5mil)
	медь ------- (0,5 oz) сигнал 18um SIG2
	Prepreg 0.127mm (5 mil)
	медь ------- 35um (1oz) плоский PWR
	FR-4 0.330mm (13mil)
	медь ------- (1oz) плоский GND 35um
	Prepreg 0.127mm (5 mil)
	медь ------- 18 um сигнал (0,5 oz) SIG3
	Prepreg 0.127mm (5 mil)
	медь ------- 18 um сигнал (0,5 oz) SIG4
	Prepreg 0.127mm (5 mil)
	медь ------- (1oz) плоский GND 35um
	Prepreg 0.1016mm (4mil)
	медь ------- (1oz) СРЕДСТВО сигнала 35um
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	4mil/4mil
Минимальные/максимальные отверстия:	0.25/4.2mm
Количество различных отверстий:	15
Количество буровых скважин:	850
Количество филированных слотов:	10
Количество внутренних вырезов:	0
Управление импеданса:	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ. Верхний слой, трассировка 7,0 mil 50 омов одиночного конца. Слой сигнала слоя 3, импеданс трассировка-космоса 4.0/4.0 mil дифференциальный = 91 ом; импеданс трассировка-космоса 4.0/6.0 mil дифференциальный = 97 омов.
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4 TG170℃, er<5>
Окончательная фольга внешняя:	1oz
Окончательная фольга внутренняя:	1oz
Окончательная высота PCB:	1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения (30,1%) 0.1µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя:	Зеленый цвет, PSR-2000 KX700G, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса, отверстия печати.
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНИЙ и нижний.
Цвет компонентного сказания	Белизна, S-380W, Taiyo поставила.
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	покрытый через отверстие (PTH), минимум через 10 mils.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

1,5 спичка импеданса PCB импеданса

Если передача сигнала в монтажную плату, то ожидано, что ровно передано от отправляя конца приемному концу под условием минимальных потерь энергии, и приемный конец может совершенно поглощает его без любого отражения. Достигнуть этого вида передачи, импеданс цепи должен быть равен к внутреннему импедансу отправляя конца, который вызван «спичкой импеданса.»

Так когда сигнал передан в PCB, характеристическому импедансу доски PCB необходимо соответствовать электронному импедансу компонентов головы и хвост. Как только значение импеданса превышает допуск, будет отражена, будет разбросана, будет ослаблена или будет задержана переданная энергия сигнала, приводящ в неполных сигнале и искажении сигнала.

Спичка импеданса один из элементов дизайна конструируя высокоскоростные цепи PCB. Однако, значение импеданса совершенно связано со связывать проволокой режим. Например, повлияют на ли проводка на поверхностном слое или внутреннем слое, расстояние от слоя силы ссылки или слоя земли, ширина проводки, материал PCB, etc. характеристический импеданс проводки. Что сказать, значение импеданса можно определить только после связывать проволокой план, пока характеристический импеданс произведенный различными изготовителями PCB также немножко другой. Связывая проволокой условие плана скачкообразности импеданса нельзя совершенно рассматривать вообще программным обеспечением симуляции должным к ограничению модели цепи или математический алгоритм использовал. В этом случае, только некоторые temninators, как резисторы серии, могут быть сдержаны на схематической диаграмме смягчать влияние прерывного связывая проволокой импеданса. Метод совершенно для того чтобы разрешить проблему все еще пробует избежать возникновения скачкообразност импеданса связывая проволокой план.
