Плата с печатным монтажом слоя Tg170 FR4 Multi доска PCB 8 слоев

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-481.V1.0

Базовый материал:

Количество слоев:

8 слоев

Толщина печатной платы:

1.6mm ±0.16

Размер печатной платы:

210,72 х 212,42 мм = 1 UP

Паяльная маска:

Зеленый

Шелкография:

белый

Медная масса:

1 унция

Поверхностная обработка:

Погружение Золото

Выделить:

Плата с печатным монтажом слоя Tg170 FR4 Multi

Multi плата с печатным монтажом слоя Tg170

Tg170 FR4 доска PCB 8 слоев

Описание продукта

Многослойная печатная плата 8 слойная плата PCB построена на Tg170 FR-4 с погружением золота для беспроводной связи.

1.1 Общее описание

Это 8-слойная печатная плата, построенная на FR-4 Tg170 подложке для применения в беспроводной связи.6 мм толщины с белым шелковым экраном на зеленой сварной маске и погруженным золотом на подкладкахОсновной материал из ITEQ поставка 1 дошка на панель. Они изготовлены по IPC 6012 Класс 2 с использованием поставленных данных Гербера. Каждая 20 панелей упакованы для отправки.

1.2 Особенности и преимущества

Промышленный стандартный материал с высоким Tg (175°C по DSC) и отличной тепловой надежностью.

Высокая сварная способность, отсутствие напряжения на платах и меньшее загрязнение поверхности ПХБ.

Электрическое испытание и испытание высокого напряжения

Быстрая доставка в срок

Экономия денег, экономия беспокойства и экономия труда

Бесплатное испытание прототипа ПКБ

1.3 Применение

Видеонаблюдение

Преобразователи

Электрический преобразователь

Приложения встроенных систем

1.4 Параметр и таблица данных

Количество слоев	8
Тип доски	Многослойные печатные платы
Размер доски	210.72 х 212.42 мм = 1UP
Толщина доски	10,60 мм +/- 0.16
Материал доски	FR-4
Поставщик материалов для доски	ITEQ
Tg Значение материала доски	170°С

Толщина PTH Cu	≥ 20 мм
Толщина внутреннего слоя	35 мм (1 унция)
Толщина поверхности Cu	35 мм (1 унция)

Тип и номер модели сварной маски.	LPSM, PSR-2000GT600D
Поставщик сварных масок	ТАЙЁ
Цвет паяльной маски	Зеленый
Количество масок для сварки	2
Толщина сварной маски	14 мм.

Тип шелковой чернил	IJR-4000 MW300
Поставщик шелкопряда	ТАЙЁ
Цвет шелкового экрана	Белый
Количество шелкопряда	1

Минимальная проницаемость (мл)	50,8 миллиона
Минимальный разрыв ((mil)	50,4 миллиона

Поверхностная отделка	Золото погружения
Требование RoHS	Да, да.
Стены	00,25%
Испытание теплового удара	Проход, 288±5°C, 10 секунд, 3 цикла.
Испытание сварчивости	Проход, 255±5°C,5 секунды Область увлажнения Не менее 95%
Функция	100% прошли испытание на электричестве
Изготовление	Соответствие требованиям IPC-A-600H и IPC-6012C класса 2
Стол сверла (мм)
T1	0.450
Т2	0.600
Т3	0.800
Т4	0.900
Т5	0.950
T6	1.000
T7	1.250
Т8	1.300
T9	1.400
T10	1.600
T11	1.700
Т12	2.000
Т13	2.550
Т14	3.000
T15	3.250
T16	3.500

1.5 Конструкция для изготовления (5)

Серийный номер.	Процедура	Положение	Производственные мощности
			Большой объем (S<100 м2)	Средний объем (S<10 м2)	Прототип ((S<1m2)
			Большой объем (S<100 м2)	Средний объем (S<10 м2)	Прототип ((S<1m2)
66	Контурный процесс	Метод контурного процесса	Фрезерные станки, V-CUT, прорывные краны, прорывные отверстия
67		Минимальный маршрутизатор	0.8 мм
68		Минимальное допустимое значение контура	± 0,15 мм	±0,13 мм	±0,1 мм
69		Минимальное расстояние контура фрезы ((без воздействия меди)	12 миллиметров	10 миллилитров	8 миллилитров
70		Угол V-CUT	20,30,4560 ± 5 градусов
71		Степень симметрии V-CUT	±6 миллилитров	± 5 миллилитров	± 4 миллиметра
72		Толерантность остаточной толщины V-CUT	±6 миллилитров	± 5 миллилитров	± 4 миллиметра
73		Толерантность угла Chamfer золотого пальца	± 5 градусов	± 5 градусов	± 5 градусов
74		Толерантность остаточной толщины конусового края золотого пальца	± 5 миллилитров	± 5 миллилитров	± 5 миллилитров
75		Минимальный радиус внутреннего угла	00,4 мм
76		Минимальное расстояние от края до V-Cut (без воздействия меди)	18 миллиметров (1,6 миллиметра толщины, 20 градусов V-грыв резачкой)	14мл (1,6мм толщиной, 20 градусов V-грыв резачкой)	12 миллиметров (1,6 миллиметра толщины, 20 градусов V-грыв резачкой)
77			20 миллиметров (1,6 мм толщины, 30-градусный резач в виде V-грыву)	18 миллиметров (1,6 мм толщины, 30-градусный резач в виде V-грыву)	16 миллиметров толщиной 1,6 мм, 30-градусный V-рубок
78			24 миллиметров (1,6 миллиметра толщины, 45 градусов V-грыв резачкой)	22 миллиметров (1,6 миллиметра толщины, 45 градусов V-грыв нож)	20 миллиметров (1,6 миллиметра толщины, 45 градусов V-грыв нож)
79			30 миллиметров (1,6 мм толщины, 60-градусный резач в виде V-грыву)	28 миллиметров (1,6 миллиметра толщины, 60 градусов V-грыв резачкой)	26 миллиметров (1,6 мм толщины, 60-градусный резач в виде V-грыву)

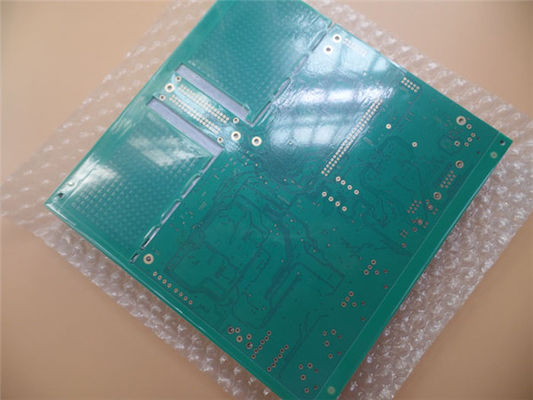

Плата с печатным монтажом слоя Tg170 FR4 Multi доска PCB 8 слоев 1
