4 слоя омедняют маску черноты Matt доски PCB 35um FR4

4 слоя омедняют маску черноты Matt доски PCB 35um FR4

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-485.V1.0
Основное вещество:
FR-4
Отсчет слоя:
4 слоя
Толщина Pcb:
1.6mm
Размер PCB:
320 x 151=6 PCS
Маска припоя:
Чернота Matt
Silkscreen:
Белый
Медный вес:
Наружный слой 18 слоя 35 um/внутренний um
Поверхностный финиш:
золото погружения
Выделить:

4 FR4 слоя доски PCB

,

Медная доска PCB 35um FR4

,

Медное 35um доска PCB 4 слоев

Описание продукта



Изготовление образца PCB прототипа с импедансом 50 омов построенным на FR-4 с маской черноты Matt и золотом погружения


1,1 общее описание
Это тип 4 слоев PCB контролируемый импедансом построил на субстрате FR-4 с Tg 170°C для применения системы POS. импеданс 50 омов копланарный с космосом 15mil track/11mil на нижнем слое 4. Это silkscreen 1,60 mm толстый, белый на матовой черной маске припоя покрывая обе стороны и золото погружения на пусковых площадках. Основное вещество FR-4 IT180 от ITEQ CORP., всей доски поставляя 6 PCBs в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

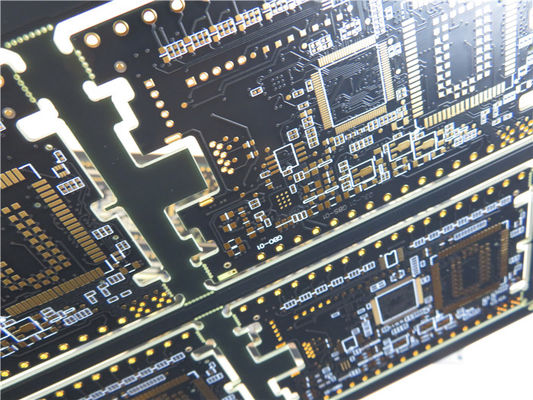

4 слоя омедняют маску черноты Matt доски PCB 35um FR4 0

1,2 особенности и преимущества
Материал промышленного стандарта с высоким Tg (175℃ DSC) и превосходной термальной надежностью;
Неэтилированные собрания с максимальной температурой reflow 260℃;
Превосходное поверхностное planarity, полезное для PCBs с пакетами BGA для уменьшения интенсивности отказов во время собрания и паять;
Проектирование предотвращает проблемы от происходить в pre продукции;
Разнообразить грузя метод;
Класс 3 класса 2 IPC/IPC;

1,3 применения
Генератор Rf
Отслеживать GPS
Сдвигатели участка

1,4 параметр и технические спецификации
РАЗМЕР PCB 320 x 151=6 PCS
ТИП ДОСКИ Разнослоистый PCB
Количество слоев 4 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ медь ------- слой 17.8um (0.5oz) +plate ВЕРХНИЙ
Prepreg 0.21mm
медь ------- 17.8um (0.5oz) MidLayer 1
FR-4 1.0mm
медь ------- 17.8um (0.5oz) MidLayer 2
Prepreg 0.21mm
медь ------- слой СРЕДСТВА 17.8um (0.5oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 5,9 mil/5,9
Минимальные/максимальные отверстия: 0,3 mm/3,175 mm
Количество различных отверстий: 9
Количество буровых скважин: 1120
Количество филированных слотов: 24
Количество внутренних вырезов: 0
Управление импеданса: импеданс 50 омов копланарный с космосом 15mil track/11mil на нижнем слое 4
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: FR-4 Tg170℃, er<5>
Окончательная фольга внешняя: 1 oz
Окончательная фольга внутренняя: 0,5 oz
Окончательная высота PCB: 1,6 mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения (22,1%) 0.1µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя: Чернота Matt, PSR-2000 ME8-160PS
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНИЙ и нижний
Цвет компонентного сказания Белизна, S-380W, бренд Taiyo
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.3mm.
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

4 слоя омедняют маску черноты Matt доски PCB 35um FR4 1

1,5 возможность быстрой доставки
Типы Нормальное время выполнения (㎡ ≦1) Быстрое время выполнения (㎡ ≦1)
2L 5 дней 1 день
4L 5 дней 2 дня
6L 6 дней 3 дня
8L 7 дней 4 дня
10L 9 дней 6 дней
12L 10 дней 6 дней
14L 13 дня 7 дней
16L 14 дня 7 дней
18L 15 дней 9 дней
20L 16 дней 10 дней
22L 17 дней 11 день
24L 18 дней 12 дня
26L 19 дней 13 дня
28L 20 дней 14 дня
30L 21 день 15 дней
32L 22 дня 16 дней
>32 слоя Ожидающий решения Ожидающий решения



Примечание:

время выполнения 1.The для нового порядка.

2.Exclude воскресенье, праздники.

3.There изо дня в день ограничения заказа.

грузя время 4.Exclude.

особенные методы 5.Exclude, как тяжелая медь, peelable маска, шторки/похороненный через etc.

сообщения 6.Exclude для проектировать вопросы.
