PCB субстрата материалов FR4 RoHS одиночный, который встали на сторону неэтилированный для трансформатора

PCB субстрата материалов FR4 RoHS одиночный, который встали на сторону неэтилированный для трансформатора

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-488.V1.0
Основное вещество:
FR-4
Отсчет слоя:
1 слой
Толщина Pcb:
1.6mm ±0.16
Размер PCB:
108.3x 110.6mm=6PCS
Маска припоя:
Зеленый цвет лоска
Silkscreen:
Белый
Медный вес:
1oz
Поверхностный финиш:
Выравнивать горячего воздуха паяя (HASL), неэтилированный
Выделить:

PCB материалов RoHS одиночный

,

который встали на сторону

,

PCB субстрата FR4 одиночный

Описание продукта

Одиночное, который встали на сторону олово монтажной платы PCB простое однослойное/покрытое руководством PCBs для трансформатора

1,1 общее описание

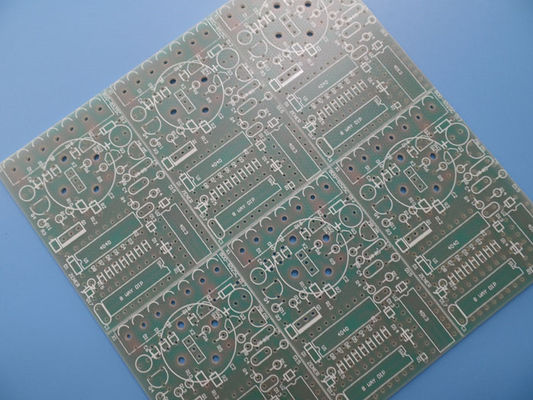

Это тип платы с печатным монтажом 1 слоя построенной на субстрате FR-4 с Tg 130°C для применения трансформатора. 1,6 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и HASL на пусковых площадках. Основное вещество от Тайваня ITEQ поставляя 6 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

1,2 особенности и преимущества
Неэтилированные собрания с максимальной температурой reflow 260℃.
Превосходное обрызгивание во время паять и его компонента может избежать медной корозии.
ISO9001, ISO14001, UL аттестовало изготовляя фабрику.
Микро-раздел и термальные нагрузочные испытания
Материалы RoHS
Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов.

1,3 применения
Маршрутизатор WiFi
Антенна 2,4 Ghz
Антенна микрополосковой линии
Врезанная технология

1,4 параметр и технические спецификации
РАЗМЕР PCB 108.3x 110.6mm=6PCS
ТИП ДОСКИ Одиночный, который встали на сторону PCB
Количество слоев 1 слой
Поверхностные компоненты держателя нет
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ Медь ------- (1oz) ВЕРХНИЙ слой 35um
FR-4 1,5 mm
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 7mil/8.3mil
Минимальные/максимальные отверстия: 0.4/5.54mm
Количество различных отверстий: 9
Количество буровых скважин: 88
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: FR-4 1.5mm, Tg>130℃
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Выравнивать горячего воздуха паяя (HASL), неэтилированный, Sn>=2.54µm
Припаяйте маску для того чтобы примениться к: Нижний, минимум 12micron
Цвет маски припоя: Зеленый цвет лоска, Taiyo PSR-2000GT600D
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Нижний
Цвет компонентного сказания Белый, IJR-4000 MW300, Taiyo поставило.
Имя или логотип изготовителя: Отсутствие особенного требования
ЧЕРЕЗ Не покрытый через отверстие (NPTH)
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

PCB субстрата материалов FR4 RoHS одиночный, который встали на сторону неэтилированный для трансформатора 0
