Толщиной PCB FR4 3.0mm двойной, который встали на сторону с золотом погружения

Толщиной PCB FR4 3.0mm двойной, который встали на сторону с золотом погружения

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-492.V1.0
Основное вещество:
FR-4
Отсчет слоя:
2 слоя
Толщина Pcb:
3,0 mm ±0.3
Размер PCB:
225 x 290mm=48PCS
Маска припоя:
Зеленый цвет
Silkscreen:
Белый
Медный вес:
1oz
Поверхностный финиш:
золото погружения
Выделить:

Толстый двойной

,

который встали на сторону PCB

,

двойник 3.0mm встал на сторону PCB

Описание продукта

Толстый PCB платы с печатным монтажом 3.0mm двойной, который встали на сторону построенный на FR-4 с золотом погружения для сбора информации.

1,1 общее описание
Это тип PCB 3.0mm толстого построенного на двойном, который встали на сторону субстрате FR-4 с Tg 150°C для применения сбора информации. Небольшая круглая монтажная плата panelized 48 вверх. V-отрезок (v паз) и маршрутизатор использованы на панели, фидуциальные метки вокруг каждой доски. Другие спецификации зеленая маска припоя, белый silkscreen и золото погружения. Субстрат основного вещества от ITEQ IT-158. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 панелей упакованы для пересылки.

1,2 особенности и преимущества
Оно неэтилированные совместимые;
RoHS уступчивое и соответствующее для термальных потребностей надежности;
Высокое solderability, не усиливать монтажных плат и меньше загрязнения поверхности PCB;
Процесс SMT устойчив к паять reflow, устойчивый для того чтобы переработать;
Подходящий тариф продуктов первой продукции: >95%
Профессиональные и опытные инженеры;
Доставка в срок: >98%
Тариф жалобы клиента: <1>

1,3 применения
Отслежыватели GPS
Антенна маршрутизатора
модемы 4G

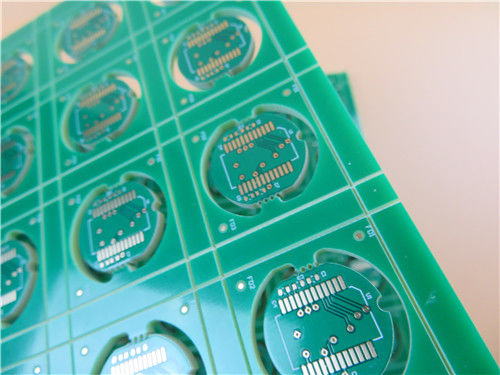

Толщиной PCB FR4 3.0mm двойной, который встали на сторону с золотом погружения 0

1,4 параметр и технические спецификации
РАЗМЕР PCB 225 x 290mm=48PCS
ТИП ДОСКИ Двойной, который встали на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия нет
STACKUP СЛОЯ медь ------- слой 18um (0.5oz) +plate ВЕРХНИЙ
FR-4 2.9mm
медь ------- слой СРЕДСТВА 18um (0.5oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 10 mil/9
Минимальные/максимальные отверстия: 0,4 mm/0,8 mm
Количество различных отверстий: 2
Количество буровых скважин: 27
Количество филированных слотов: 56
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: FR-4 Tg135℃, er<5>
Окончательная фольга внешняя: 1 oz
Окончательная фольга внутренняя: 1 oz
Окончательная высота PCB: 3,0 mm ±0.3
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения (32,1%) 0.05µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя: Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса, отверстия печати.
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНИЙ и нижний.
Цвет компонентного сказания Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.4mm.
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

Толщиной PCB FR4 3.0mm двойной, который встали на сторону с золотом погружения 1
