монтажная плата доски PCB FR4 0.5mm тонкая для отслежывателя GPS

монтажная плата доски PCB FR4 0.5mm тонкая для отслежывателя GPS

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-495.V1.0
Основное вещество:
FR-4
Отсчет слоя:
4 слоя
Толщина PCB:
0.52-0.56mm
Размер PCB:
100 x 105mm=72PCS
Маска припоя:
Зеленый цвет
Silkscreen:
N/A
Медный вес:
Наружный слой 18 слоя 35 um/внутренний um
Поверхностный финиш:
золото погружения
Выделить:

доска PCB FR4 0.5mm

,

Тонкая доска PCB FR4

,

монтажная плата 0.5mm тонкая

Описание продукта

Тонкая монтажная плата FR-4 доски 0.5mm PCB PCB Mulitlayer тонкая тонкая доска ПК 4 слоев тонкая для отслежывателя GPS

1,1 общее описание
Это тип доски PCB 4 слоев ультратонкой построенной на субстрате FR-4 с Tg 135°C для применения отслежывателя GPS для детей. Только 0,5 mm толсто без silkscreen на желтой маске припоя (Taiyo) и золота погружения на пусковых площадках. Основное вещество от Тайваня ITEQ поставляя 72 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 50 панелей упакованы для пересылки.

1,2 особенности и преимущества
(1) RoHS уступчивое и соответствующее для термальных потребностей надежности
(2) длинная продолжительность хранения (оно можно хранить на больше чем 1 год в сумке вакуума)
(3) тест управлением импеданса и тест припо-способности
(4) квадратная мастерская метра 16000
(5) свободное от Перебранка, взаимнооднозначное послепродажное обслуживание
(6) отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов.

1,3 применения
(1) системы охраны
(2) инвертор связи решетки
(3) врезанные применения систем
(4) принтеры

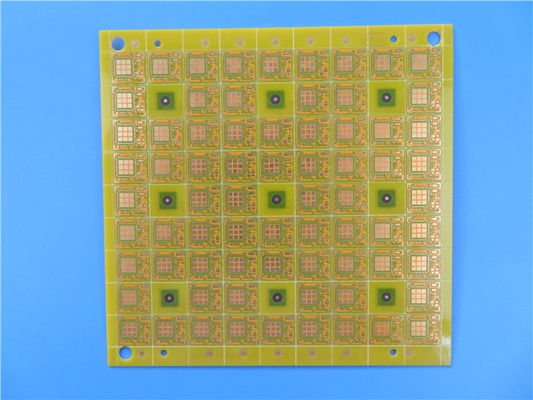

монтажная плата доски PCB FR4 0.5mm тонкая для отслежывателя GPS 0

1,4 параметр и технические спецификации
РАЗМЕР PCB 100 x 105mm=72PCS
ТИП ДОСКИ Разнослоистый PCB
Количество слоев 4 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- CS ВЕРХНЕЙ ЧАСТИ 18um (0.5oz) +plate
prepreg 4mil
медь ------- (0.5oz) самолет GND 18um
5mil FR-4
медь ------- самолет 18um (0.5oz) PWR
prepreg 4mil
медь ------- самолет 18um (0.5oz) PWR
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 4mil/4mil
Минимальные/максимальные отверстия: 0.3/2.50mm
Количество различных отверстий: 31
Количество буровых скважин: 2315
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: FR-4, ITEQ IT140 TG>135, er<5>
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0.5oz
Окончательная высота PCB: 0.52-0.56mm
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото 0.025µm погружения сверх никель 3µm (14,9% области)
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя: Желтый, Taiyo PSR-2000GT600D
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Никакой silkscreen requried.
Цвет компонентного сказания Никакой silkscreen requried.
Имя или логотип изготовителя: Никакой silkscreen requried.
ЧЕРЕЗ Покрытый через отверстие (PTH), через в пусковую площадку и через покрывать на CS и PS, vias не должны быть видимы.
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

монтажная плата доски PCB FR4 0.5mm тонкая для отслежывателя GPS 1
