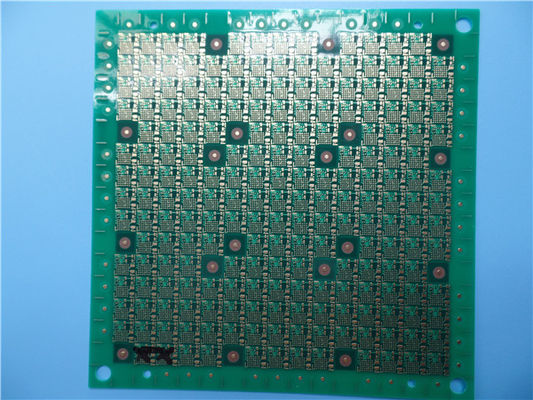

Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через

Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через
Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через

Большие изображения :  Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-496.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
контакт

Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через

описание
Основное вещество: FR-4 Отсчет слоя: 6 слоев
Толщина Pcb: 0.6mm ±0.1 Размер PCB: 100 x 103mm=1PCS
Маска припоя: зеленый Silkscreen: N/A
Медный вес: Наружный слой 18 слоя 35 um/внутренний um Поверхностный финиш: Золото погружения
Выделить:

6 доска ПКБ слоя ФР4

,

доска PCB FR4 0.6mm

,

PCB 0.6mm ультра тонкий



Ультратонкий PCB PCB разнослоистый тонкий плата с печатным монтажом 6 слоев тонкая 0.6mm FR-4 PWB со слепым через для отслеживать GPS

1,1 общее описание
Это тип платы с печатным монтажом 6 слоев ультратонкой построенной на субстрате FR-4 с Tg 135°C для применения отслеживать GPS. Только 0,6 mm толсто без silkscreen на зеленой маске припоя (Taiyo) и золота погружения на пусковых площадках. Основное вещество от Тайваня ITEQ поставляя 1 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 50 панелей упакованы для пересылки.

1,2 особенности и преимущества
RoHS уступчивое и соответствующее для термальных потребностей надежности
Высокое solderability, не усиливать монтажных плат и меньше загрязнения поверхности PCB.
Всесторонние управление оборудования и обслуживание и управление производственным процессом
Продукты и производство аттестованы утвержденными организациями.
Заказ небольшого количества принят
Доставка в срок: >98%

1,3 применения
Портативный маршрутизатор WiFi
Коммерчески освещение приведенное
Файловые серверы

Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через 0

1,4 параметр и технические спецификации
РАЗМЕР PCB 100 x 103mm=1PCS
ТИП ДОСКИ Разнослоистый PCB
Количество слоев 6 слоев
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- CS ВЕРХНЕЙ ЧАСТИ 18um (0.5oz) +plate
prepreg 4mil
медь ------- (0.5oz) самолет GND 18um
4mil FR-4
медь ------- самолет 18um (0.5oz) PWR
prepreg 4mil
медь ------- самолет 18um (0.5oz) PWR
4mil FR-4
медь ------- (0.5oz) SIG 18um
prepreg 4mil
медь ------- (0.5oz) СРЕДСТВО 18um PS
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 3mil/3mil
Минимальные/максимальные отверстия: 0.22/3.50mm
Количество различных отверстий: 25
Количество буровых скважин: 2315
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: FR-4, ITEQ IT140 TG>135, er<5>
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0.5oz
Окончательная высота PCB: 0.6mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото 0.025µm погружения сверх никель 3µm (14,4% области)
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя: Зеленый цвет, TAIYO PSR-2000 GT600D
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Никакой silkscreen requried.
Цвет компонентного сказания Никакой silkscreen requried.
Имя или логотип изготовителя: Никакой silkscreen requried.
ЧЕРЕЗ Покрытый через отверстие (PTH), ослепите через и через покрывать на CS и PS, vias, который нужно не быть видимый.
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

Ультра тонкая доска PCB FR4 0.6mm 6 слоев со шторками через 1
