Низкая высокая эффективность доски PCB FR4 напечатанной цепи Dk разнослоистая

МОК:	1PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-500.V1.0

Основное вещество:

Доработанная высокой эффективностью смола эпоксидной смолы FR-4

Отсчет слоя:

Двойной слой, разнослоистый, гибридный PCB

Толщина PCB:

10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm)

Размер PCB:

≤400mm x 500mm

Маска припоя:

Etc зеленого цвета, черноты, черноты Matt, голубых, Matt голубой, желтый, красный.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)

Поверхностный финиш:

HDI, через в пусковую площадку, управление импеданса, ослепляют плакировку через/похороненного через

Выделить:

Низкая доска PCB Dk FR4

Разнослоистая доска PCB FR4

Доска PCB высокой эффективности FR4

Описание продукта

PCB TU-872 платы с печатным монтажом надежности низкого PCB Dk/Df FR-4 высокий термальный (PCB) разнослоистый

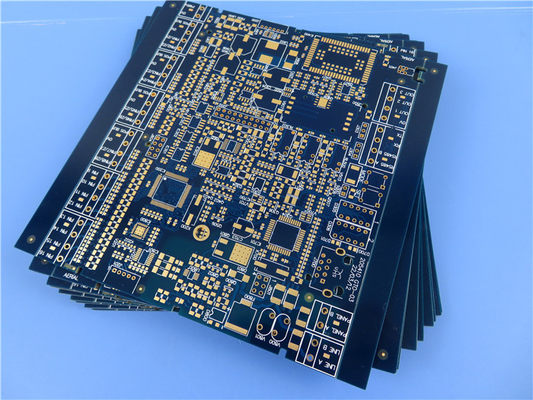

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Sp TU-872 SLK основан на доработанной высокой эффективностью смоле эпоксидной смолы FR-4. Этот материал усилен с романным сплетенным стеклом и конструирован с дополнительной низкой диэлектрической константой и низким коэффициентом энергопотерь для высокоскоростного малопотертого и высокочастотного применения монтажной платы. Материал Sp TU-872 SLK соответствующий для процесса охраны окружающей среды неэтилированного и также совместимый с процессами FR-4. Sp TU-872 SLK прокатывает также экспонат превосходное CTE, главную химическую устойчивость, сопротивление влаги, термическую стабильность, сопротивление CAF и твердость увеличенные сетью аллила формируя смесь.

Низкая высокая эффективность доски PCB FR4 напечатанной цепи Dk разнослоистая 0

Главные особенности

1. Превосходные электрические свойства

2. Диэлектрическая константа более менее чем 3,5

3. Коэффициент энергопотерь более менее чем 0,010

4. Превосходное, стабилизированное и плоское представление Dk/Df

5. Совместимый с большинств процессами FR-4

6. Неэтилированный процесс совместимый

7. Улучшенное тепловое расширение z-оси

8. Возможность Анти--CAF

9. Главные сохранность формы, единообразие толщины и плоскостность

10. Превосходное через-отверстие и паяя надежность

Наши возможности PCB (Sp TU-872 SLK)

Материал PCB:	Доработанная высокой эффективностью смола эпоксидной смолы FR-4
Обозначение:	Sp TU-872 SLK
Диэлектрическая константа:	< 3="">
Отсчет слоя:	Двойной слой, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Толщина PCB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Etc зеленого цвета, черноты, черноты Matt, голубых, Matt голубой, желтый, красный.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP, олово погружения, погружение серебряные etc…
Технология:	HDI, через в пусковую площадку, управление импеданса, ослепляют плакировку через/похороненного через, края, BGA, отверстия etc Countsunk.

Главные программы

1. Радиочастота

2. Backpanel, вычислять высокой эффективности

3. Linecards, хранение

4. Серверы, телекоммуникации, базовая станция

5. Маршрутизаторы офиса

Наши преимущества

ISO9001, ISO14001, IATF16949, ISO13485, UL аттестовало;

мастерская 16000㎡;

возможность выхода 30000㎡ в месяц;

Прототип к большой возможности объема продукции

Класс 3 класса 2 IPC/IPC;

Любой слой HDI PCBs;

Доставка в срок: >98%

Тариф жалобы клиента: <1>

Типичные свойства (Sp TU-872 SLK)

	Типичные значения	Подготовлять	IPC-4101 /126
Восходящий поток теплого воздуха
Tg (DMA)	220°C
Tg (DSC)	200°C		> 170°C
Tg (TMA)	190°C	E-2/105
Td (TGA)	340°C		> 340°C
X-ось CTE	12~15 ppm/°C		N/A
Y-osь CTE	12~15 ppm/°C	E-2/105	N/A
Z-ось CTE	2,30%		< 3="">
Термальный стресс, поплавок припоя, 288°C	> sec 60		> sec 10
T260	минута 60		> минута 30
T288	минута 20	E-2/105	> минута 15
T300	минута 5		> минута 2
Воспламеняемость	94V-0	E-24/125	94V-0
DK & DF
Permittivity (RC 50%) @10GHz	3,5
Тангенс потери (RC 50%) @10GHz	0,008
Электрический
Permittivity (RC50%)
1GHz (SPC method/4291B)	3.6/3.4		< 5="">
5GHz (метод SPC)	3,5	E-2/105	-
10GHz (метод SPC)	3,5		-
Тангенс потери (RC50%)
1GHz (SPC method/4291B)	0.006/0.004
5GHz (метод SPC)	0,007	E-2/105	< 0="">
10GHz (метод SPC)	0,008
Резистивность тома	> 1010 MΩ•см	C-96/35/90	> 106 MΩ•см
Поверхностная резистивность	> 108 MΩ	C-96/35/90	> 104 MΩ
Электрическая прочность	> 40 KV/mm		> 30 kV/mm
Диэлектрическое нервное расстройство	> 50 kV		N/A
Механический
Young модуль
Направление искривления	26 GPa		N/A
Направление заполнения	24 GPa
Flexural прочность
В доль	> 60 000 psi		> 60 000 psi
Crosswise	> 50 000 psi		> 50 000 psi
Слезьте прочность, фольгу Cu RTF 1,0 oz	4~7 lb/in		> 4 lb/in
Абсорбция воды	0,13%	E-1/105+D-24/23	< 0="">

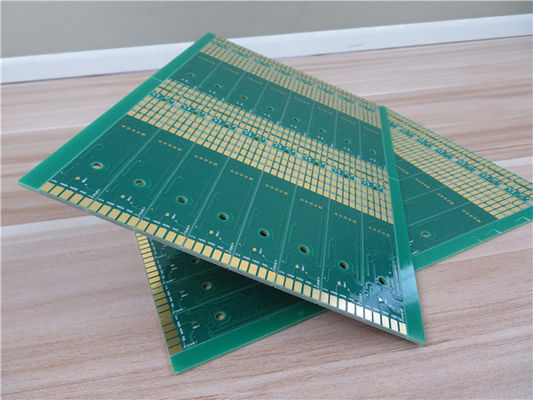

Низкая высокая эффективность доски PCB FR4 напечатанной цепи Dk разнослоистая 1
