Высокая доска PCB напечатанной цепи FR4 Tg с золотом погружения

МОК:	1PCS
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-501.V1.0

Базовый материал:

FR-4 TU-872 SLK Sp

Толщина ПКБ:

1.61-1.62 мм

Маска для сварки:

Зеленый

Шелковый экран:

Белый

Вес меди:

1 унция

Поверхностная отделка:

Золото погружения

Выделить:

Доска PCB напечатанной цепи FR4

Высокая доска PCB Tg FR4

Доска PCB золота FR4 погружения

Описание продукта

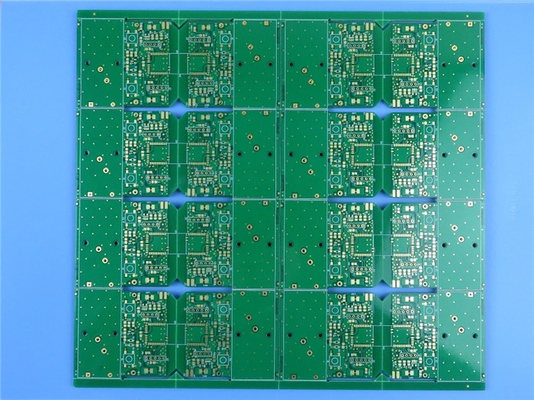

Высокий Tg Печатные платы(PCB)Построен на 1,6 мм TU-872 SLK Sp (Low DK FR-4) с погружением в золото

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)

Краткое введение

Это тип низкого DK/DF FR-4 PCB, который построен на материале TU-872 SLK Sp. Он изготовлен на 4 слоях меди с 1 унцией каждый слой, покрытие погружения золота и зеленой сварной маски.Конечная толщина - 1.6 мм +/- 10%. Панель состоит из 16 частей.

Типичные применения

1Радиочастоты

2. Backpanel, Высокопроизводительные вычисления

3Карты с линиями, хранилища

4Серверы, телекоммуникации, базовые станции.

5. Офисные маршрутизаторы

Высокая доска PCB напечатанной цепи FR4 Tg с золотом погружения 0

Спецификации ПХБ

Положение	Описание	Требование	Фактическая	Результат
1Ламинат	Тип материала	FR-4 TU-872 SLK Sp	FR-4 TU-872 SLK Sp	ACC
	Tg	170°C	170°C	ACC
	Поставщик	ТУ	ТУ	ACC
	Толщина	10,6±10% мм	1.61-1.62 мм	ACC
2Толщина облицовки	Стены отверстий	≥25мм	26.51 мкм	ACC
	Снаружи медь	35 мкм	400,21 мкм	ACC
	Внутренняя медь	30 мкм	310,15 мкм	ACC
3- Маска солдата.	Тип материала	Куангшунь	Куангшунь	ACC
	Цвет	Зеленый	Зеленый	ACC
	Жесткость (пробный тест)	≥4H и выше	5 часов	ACC
	Толщина S/M	≥10 мкм	190,55 мкм	ACC
	Расположение	Обе стороны	Обе стороны	ACC
4. Маркировка компонента	Тип материала	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Цвет	Белый	Белый	ACC
	Расположение	C/S, S/S	C/S, S/S	ACC
5. Считываемая сварная маска	Тип материала
	Толщина
	Расположение
6. Идентификация	Маркировка UL	Да, да.	Да, да.	ACC
	Код даты	WWYY	0421	ACC
	Место маркировки	Боковая сторона	Боковая сторона	ACC
7Поверхностная отделка.	Метод	Золото погружения	Золото погружения	ACC
	Толщина олова
	Толщина никеля	3-6 мкм	5.27 мкм	ACC
	Толщина золота	00,05 мкм	00,065 мкм	ACC
8Нормативность	RoHS	Директива 2015/863/ЕС	Хорошо.	ACC
8Нормативность	REACH	Директива 1907/2006	Хорошо.	ACC
9- Кольцевое кольцо.	Минимальная ширина линии (мл)	7 миллиметров	60,8 миллиметра	ACC
9- Кольцевое кольцо.	Минутовое расстояние (мл)	6 миллиметров	6.2 миллиона	ACC
10. В-руль	Угол	30±5o	30o	ACC
10. В-руль	Остатковая толщина	00,4±0,1 мм	0.38 мм	ACC
11- Убеливание.	Угол
11- Убеливание.	Высота
12. Функция	Электрическое испытание	100% СОГЛАСОВАН	100% СОГЛАСОВАН	ACC
13. Внешний вид	Уровень класса IPC	IPC-A-600J &6012D Класс 2	IPC-A-600J &6012D Класс 2	ACC
	Визуальный осмотр	IPC-A-600J &6012D Класс 2	IPC-A-600J &6012D Класс 2	ACC
	Уорп и вит	¥0,7%	0.32%	ACC
14Тест надежности	Испытание ленты	Никакой очистки	Хорошо.	ACC
	Испытание растворителя	Никакой очистки	Хорошо.	ACC
	Испытание сварчивости	265 ± 5°C	Хорошо.	ACC
	Испытание теплового напряжения	288 ± 5°C	Хорошо.	ACC
	Испытание ионного загрязнения	≦1.56μg/cм2	00,58 мкг/см2	ACC

ПХБ с высоким Tg

Тепловые свойства смоловой системы характеризуются температурой стеклянного перехода (Tg), которая всегда выражается в °C. Наиболее часто используемым свойством является тепловое расширение.При измерении расширения по отношению к температуре, мы можем получить кривую, как показано на следующем рисунке. Tg определяется пересечением тангенсов плоской и крутой частей кривой расширения. Ниже температуры стеклянного перехода,эпоксидная смола жесткая и стеклянная, при превышении температуры перехода стекла она превращается в мягкое и резинообразное состояние.

Для наиболее часто используемых типов эпоксидной смолы (сорт FR-4), температура стеклянного перехода находится в диапазоне 115-130°C, поэтому при сварке доскитемпература перехода стекла легко превышается. Доска расширяется в направлении Z-оси и подчеркивает медь стены отверстия. Расширение эпоксидной смолы примерно в 15 - 20 раз больше, чем у меди при превышении Tg.Это подразумевает определенный риск трещин в стенах в прозрачных отверстиях.Ниже температуры перехода стекла, соотношение расширения между эпоксидом и медью только в три раза,Так что здесь риск трещин незначителен..

Tg общей доски выше 130 градусов по Цельсию, высокая Tg обычно больше 170 градусов по Цельсию, средняя Tg примерно больше 150 градусов по Цельсию.

ПКБ с Tg ≥ 170 °C обычно называют высоко Tg ПКБ.

Частичный материал с высоким Tg в помещении

Материал	Tg(°C)	Производитель
S1000-2M	180	Шэньцзы
Ту-768	170	ТУ
TU-872 SLK Sp	170	ТУ
Ту-883	170	ТУ
IT-180ATC	175	ITEQ
КБ-6167F	170	КБ
M6	185
Каппа 438	280	Роджерс
RO4350B	280	Роджерс
RO4003C	280	Роджерс
RO4730G3	280	Роджерс
RO4360G2	280	Роджерс

Высокая доска PCB напечатанной цепи FR4 Tg с золотом погружения 1

Теги:
