Разнослоистая высокая доска PCB Tg FR4 с золотом погружения 1.2mm толстым покрывая

МОК:	1PCS
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-503.V1.0

Base material:

FR-4 TU-768

PCB thickness:

1.18-1.21mm

Copper weight:

Surface finish:

Immersion gold

Выделить:

Разнослоистая высокая доска PCB Tg FR4

доска PCB FR4 1.2mm

Доска PCB золота погружения

Описание продукта

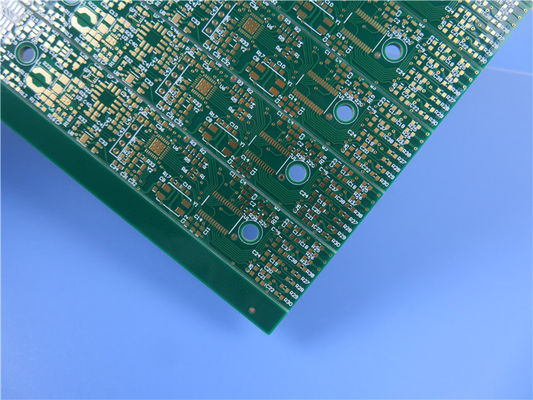

Высокотемпературный Печатная плата на основе TU-768 С покрытием толщиной 1,2 мм, многослойная печатная плата TU-768 с иммерсионным золотом

(Печатные платы изготавливаются по индивидуальному заказу, представленные изображения и параметры приведены только для справки)

Краткое введение

Это тип 4-слойной печатной платы High-Tg, изготовленной на основе материала TU-768. Каждый слой покрыт медью толщиной 1 унция. Контактные площадки покрыты иммерсионным золотом, а неконтактные площадки - зеленой паяльной маской. Панель состоит из 16 плат размером 320 x 280 мм. Сердечник имеет толщину 0,8 мм, готовая печатная плата достигает толщины 1,2 мм.

Основные области применения

Эта печатная плата TU-768 широко используется в потребительской электронике, Серверы, рабочие станции, Автомобилестроение и т. д.

Разнослоистая высокая доска PCB Tg FR4 с золотом погружения 1.2mm толстым покрывая 0

Технические характеристики печатной платы

Элемент	Описание	Требование	Фактически	Результат
1. Ламинат	Тип материала	FR-4 TU-768	FR-4 TU-768	ACC
	Tg	170℃	170℃	ACC
	Поставщик	Taiwan Union (TU)	Taiwan Union (TU)	ACC
	Толщина	1,2±10% мм	1,18-1,21 мм	ACC
2. Толщина покрытия	Стенка отверстия	≥25µm	26,15µm	ACC
	Внешняя медь	35µm	37,85µm	ACC
	Внутренняя медь	30µm	31,15µm	ACC
3. Паяльная маска	Тип материала	TAIYO/ PSR-2000GT600D	PSR-2000GT600D	ACC
	Цвет	Зеленый	Зеленый	ACC
	Жесткость (тест карандашом)	≥4H или выше	5H	ACC
	Толщина S/M	≥10µm	19,55µm	ACC
	Расположение	Обе стороны	Обе стороны	ACC
4. Маркировка компонентов	Тип материала	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Цвет	Белый	Белый	ACC
	Расположение	C/S, S/S	C/S, S/S	ACC
5. Съемная паяльная маска	Тип материала
	Толщина
	Расположение
6. Идентификация	Маркировка UL	ДА	ДА	ACC
	Код даты	WWYY	0421	ACC
	Расположение маркировки	Сторона пайки	Сторона пайки	ACC
7. Обработка поверхности	Метод	Иммерсионное золото	Иммерсионное золото	ACC
	Толщина олова
	Толщина никеля	3-6µm	5,27µm	ACC
	Толщина золота	0,05µm	0,065µm	ACC
8. Нормативность	RoHS	Директива 2015/863/EU	OK	ACC
8. Нормативность	REACH	Директива 1907 /2006	OK	ACC
9. Кольцевое кольцо	Мин. ширина линии (мил)	6mil	5,8mil	ACC
9. Кольцевое кольцо	Мин. расстояние (мил)	5mil	5,2mil	ACC
10. V-образный паз	Угол	30±5º	30º	ACC
10. V-образный паз	Остаточная толщина	0,4±0,1 мм	0,39 мм	ACC
11. Скос	Угол
11. Скос	Высота
12. Функция	Электрическое испытание	100% PASS	100% PASS	ACC
13. Внешний вид	Уровень класса IPC	IPC-A-600J &6012D Class 2	IPC-A-600J &6012D Class 2	ACC
	Визуальный осмотр	IPC-A-600J &6012D Class 2	IPC-A-600J &6012D Class 2	ACC
	Деформация и скручивание	≦0,7%	0,32%	ACC
14. Испытание на надежность	Испытание лентой	Отсутствие отслаивания	OK	ACC
	Испытание растворителем	Отсутствие отслаивания	OK	ACC
	Испытание на паяемость	265 ±5℃	OK	ACC
	Испытание на термический стресс	288 ±5℃	OK	ACC
	Испытание на ионное загрязнение	≦ 1.56 µg/c㎡	0,58µg/c㎡	ACC

Наши преимущества

ISO9001, ISO14001, IATF16949, ISO13485, сертифицировано UL;

Цех 16000㎡;

Производственная мощность 30000㎡ в месяц;

Возможность производства от прототипа до больших объемов

IPC Class 2 / IPC Class 3;

Любой слой HDI PCB;

Своевременная доставка: >98%

Уровень жалоб клиентов: <1%

Наши возможности производства печатных плат (2022)

Количество слоев	1-32
Материал подложки	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т. д.), FR-4 High CTI>600V; Polyimide, PET; Metal Core и т. д.
Максимальный размер	Летное испытание: 900600 мм, испытание на приспособлении 460380 мм, без испытаний 1100*600 мм
Допуск на контур платы	±0,0059" (0,15 мм)
Толщина печатной платы	0,0157" - 0,3937" (0,40 мм--10,00 мм)
Допуск по толщине (T≥0,8 мм)	±8%
Допуск по толщине (t＜0,8 мм)	±10%
Толщина изоляционного слоя	0,00295" - 0,1969" (0,075 мм--5,00 мм)
Минимальная дорожка	0,003" (0,075 мм)
Минимальное расстояние	0,003" (0,075 мм)
Толщина внешней меди	35µm--420µm (1oz-12oz)
Толщина внутренней меди	17µm--350µm (0,5oz - 10oz)
Отверстие для сверления (механическое)	0,0059" - 0,25" (0,15 мм--6,35 мм)
Готовое отверстие (механическое)	0,0039"-0,248" (0,10 мм--6,30 мм)
Допуск по диаметру (механический)	0,00295" (0,075 мм)
Регистрация (механическая)	0,00197" (0,05 мм)
Соотношение сторон	12:1
Тип паяльной маски	LPI
Мин. мостик паяльной маски	0,00315" (0,08 мм)
Мин. зазор паяльной маски	0,00197" (0,05 мм)
Диаметр заглушки	0,0098" - 0,0236" (0,25 мм--0,60 мм)
Допуск по контролю импеданса	±10%
Обработка поверхности	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger
