Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4

МОК:	1PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-506.V1.0

Base material:

High Tg, Lead Free High Reliability Epoxy Resin

Layer count:

Double Layer, Multilayer, Hybrid PCB

PCB thickness:

0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm

PCB size:

≤400mm X 500mm

Solder mask:

Green, Black, Matt Black, Blue, Matt Blue, Yellow, Red etc.

Copper weight:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)

Surface finish:

Bare copper, HASL, ENIG, OSP, Immersion tin, Immersion Silver etc..

Выделить:

Multi доска PCB слоя FR4

Неэтилированная плата с печатным монтажом PCB

плата с печатным монтажом 400mmX500mm

Описание продукта

Высокий TgМногослойныеПлата печатных схем (PCB) на IT-180ATC и IT-180GNBS Без свинцаСоответствие

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)

Общее описание

IT-180ATC представляет собой передовой многофункциональный наполненный эпоксид с высоким Tg (175 °C по DSC) с высокой тепловой надежностью и устойчивостью к CAF.Он подходит для различных применений и может проходить 260°C без свинцаТолщина от 0,5 до 3,2 мм, вес меди от 0,5 до 3 унций.

Заявления

- Автомобиль (ЭКУ машинного отделения)

- Многослойные и HDI ПКБ

- Задние самолеты.

- Хранение данных.

- Сервер и сеть

- Телекоммуникации

- Тяжелая медь.

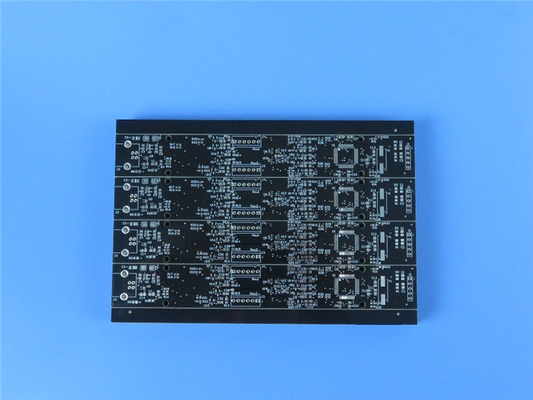

Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4 0

Ключевые особенности

- Низкий КТЭ.

- Высокая теплостойкость

- Отличная устойчивость к CAF

- Хорошая надежность проходки

Наши возможности PCB (IT-180ATC)

ПКБ-материал:	Высокая Tg, высокая надежность эпоксидная смола без свинца
Наименование:	IT-180ATC
Диэлектрическая постоянная:	4.4 на 1 ГГц
Количество слоев:	Двухслойный, многослойный, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм), 3 унций (105 мкм)
Толщина ПКЖ:	0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм, 1.6 мм, 1.8 мм, 2.0 мм, 2.4 мм, 3.0 мм, 3.2 мм
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, матовый черный, синий, матовый синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, OSP, погруженное олово, погруженное серебро и т.д.
Технология:	HDI, проход в панели, контроль импеданса, слепой проход/похороненный проход, облицовка края, BGA, подсчет отверстий и т.д.

Общие свойства IT-180ATC

Позиции	IPC TM-650	Типичная стоимость	Единица
Прочность очистки, минимальная	2.4.8		В фунтах/дюйм
А. Медная фольга с низким профилем		5
B. Медная фольга стандартного профиля		8
Сопротивляемость объема	2.5.17.1	1х10⁹	М -см
Сопротивляемость поверхности	2.5.17.1	1х10⁸	М
Поглощение влаги, максимум	2.6.2.1	0.1	%
Пропускная способность (Dk, содержание смолы 50%)			- Я...
A. 1 МГц	2.5.5.9	4.5
B. 1 ГГц	2.5.5.9	4.4
Тангенс потери (Df, содержание смолы 50%)			- Я...
A. 1 МГц	2.5.5.9	0.014
B. 1 ГГц	2.5.5.9	0.015
Прочность на изгибе, минимальная			Н/мм2
А. Длина направления	2.4.4	500-530
B. Поперечное направление		410-440
Тепловое напряжение 10 с при 288°C
А. Не выгравированные	2.4.13.1	Пройдите	Рейтинг
B. Выгравированные		Пройдите
Возгораемость	UL94	V-0	Рейтинг
Сравнительный индекс отслеживания (CTI)	IEC 60112 / UL 746	CTI 3 (175-249)	Класс (вольт)
Температура перехода стекла ((DSC)	2.4.25	175	̊C
Температура разложения	2.4.24.6	345	̊C
Ось X/Y CTE (40°C - 125°C)	2.4.41	11-13 / 13-15	ppm/ ̊C
CTE по оси Z
А. Альфа 1		45	ppm/ ̊C
B. Альфа 2	2.4.24	210	ppm/ ̊C
C. от 50 до 260 градусов C		2.7	%
Термостойкость
A. T260	2.4.24.1	> 60	Протокол
B. T288		20	Протокол

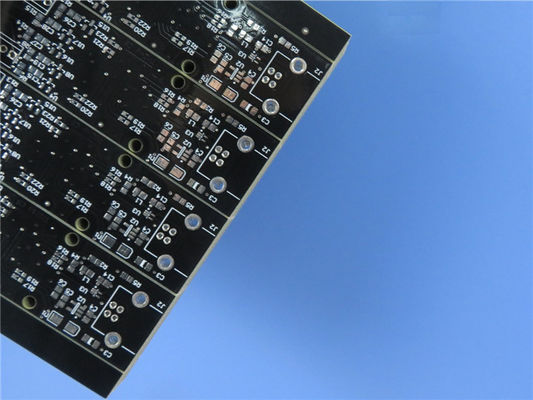

Multi доска высокий Tg неэтилированные 400mmX500mm PCB слоя FR4 1
