Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | FR-4 IT-180ATC | Толщина PCB: | 1.63-1.68mm |
|---|---|---|---|
| Медный вес: | 1oz | Поверхностный финиш: | Золото погружения |
| Высокий свет: | Двойник встал на сторону высокотемпературный PCB,PCB золота погружения высокотемпературный,Автомобильный высокотемпературный PCB |
||
Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Краткое введение

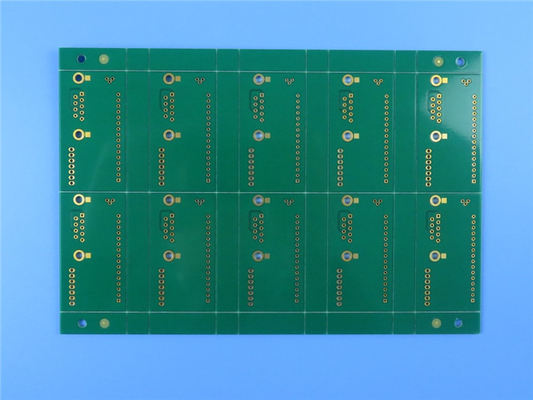

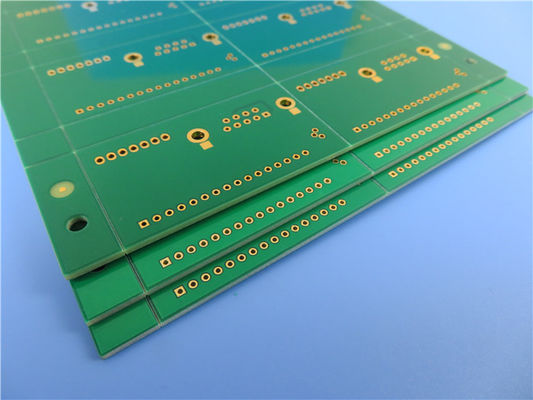

Это тип стандартного двойника встало на сторону высокотемпературный PCB который построен на ламинате IT-180ATC ITEQ. 10 доск обшитых панелями вверх в массиве. Они 1.6mm толстое с медью 2oz, покрывая с золотом погружения на пусковых площадках и зеленым предохранением от маски припоя для субстрата. 25 частей вакуум наполненный для пересылки.
Применения
Автомобильный (машинное отделение ECU)
Backplanes
Хранение данных
Сервер и сеть
Радиосвязи
Параметры PCB
| Деталь | Описание | Требование | Фактический | Результат |
| 1. Ламинат | Материальный тип | FR-4 IT-180ATC | FR-4 IT-180ATC | ACC |
| Tg | 170℃ | 170℃ | ACC | |
| Поставщик | ITEQ | ITEQ | ACC | |
| Толщина | 1.6±10% mm | 1.63-1.68mm | ACC | |
| толщина 2.Plating | Стена отверстия | ≥25µm | 26.51µm | ACC |
| Наружная медь | 35µm | 41.09µm | ACC | |
| Внутренняя медь | ||||
| маска 3.Solder | Материальный тип | TAIYO/PSR-2000GT600D | TAIYO/PSR-2000GT600D | ACC |
| Цвет | Зеленый цвет | Зеленый цвет | ACC | |
| Ригидность (тест карандаша) | ≥4H или выше | 5H | ACC | |
| Толщина S/M | µm ≥10 | 20.11µm | ACC | |
| Положение | Обе стороны | Обе стороны | ACC | |
| 4. Компонентное Марк | Материальный тип | TAIYO/IJR-4000 MW300 | IJR-4000 MW300 | ACC |
| Цвет | Белый | Белый | ACC | |
| Положение | C/S | C/S | ACC | |
| 5. Маска припоя Peelable | Материальный тип | |||
| Толщина | ||||
| Положение | ||||
| 6. Идентификация | UL Марк | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ | ACC |
| Код даты | WWYY | 2121 | ACC | |
| Положение Марк | Сторона припоя | Сторона припоя | ACC | |
| 7. Поверхностный финиш | Метод | Золото погружения | Золото погружения | ACC |
| Толщина олова | ||||
| Толщина никеля | 3-6µm | 4.06µm | ACC | |
| Толщина золота | 0.05µm | 0.056µm | ACC | |
| 8. Normativeness | RoHS | Директивное 2015/863/EU | ОК | ACC |
| ДОСТИГАЕМОСТЬ | Директива /2006 1907 | ОК | ACC | |
| кольцо 9.Annular | Минимальная линия ширина (mil) | 5mil | 4.8mil | ACC |
| Минимальн Дистанционирование (mil) | 5mil | 5.2mil | ACC | |
| 10.V-groove | Угол | 30º | 30º | ACC |
| Остаточная толщина | 0.4±0.1mm | 0.43mm | ACC | |
| 11. Скашивать | Угол | |||
| Высота | ||||
| 12. Функция | Электрический тест | ПРОПУСК 100% | ПРОПУСК 100% | ACC |
| 13. Возникновение | Уровень класса IPC | Класс 2 IPC-A-600J &6012D | Класс 2 IPC-A-600J &6012D | ACC |
| Визуальный контроль | Класс 2 IPC-A-600J &6012D | Класс 2 IPC-A-600J &6012D | ACC | |
| Искривление и извив | ≦0.7% | 0,21% | ACC | |
| 14. Тест надежности | Тест ленты | Отсутствие шелушения | ОК | ACC |
| Растворяющий тест | Отсутствие шелушения | ОК | ACC | |
| Тест Solderability | 265 ±5℃ | ОК | ACC | |
| Термальные нагрузочные испытания | 288 ±5℃ | ОК | ACC | |
| Ионный тест загрязнения | ≦ 1,56 µg/c㎡ | 0.56µg/c㎡ | ACC |
Измерение диаметра отверстия (блок: mm), допуск: PTH±0.075; NPTH±0.05
| Код отверстия | PTH | Требовать | Натуральная величина | Результат | |||
| 1 | Y | 0,400 | 0,400 | 0,425 | 0,425 | 0,400 | ACC |
| 2 | Y | 0,450 | 0,450 | 0,500 | 0,475 | 0,450 | ACC |
| 3 | Y | 0,600 | 0,600 | 0,650 | 0,625 | 0,600 | ACC |
| 4 | Y | 0,725 | 0,750 | 0,775 | 0,775 | 0,750 | ACC |
| 5 | Y | 0,850 | 0,850 | 0,825 | 0,850 | 0,825 | ACC |
