TU-872 SLK высокоскоростной многослойный печатный платок высокой температуры

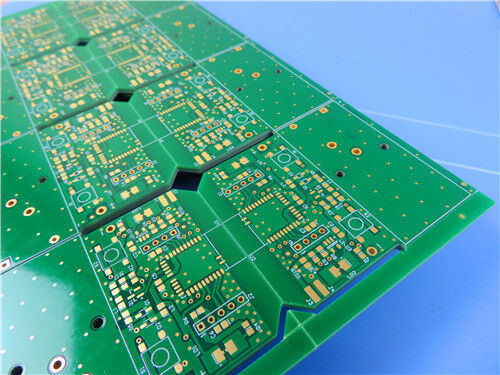

12-слойная высокоскоростная печатная плата с низкими потерями TU-872 SLK представляет собой высоконадежную многослойную печатную плату на основе модифицированной платы премиум-класса TG200.ФР-4 субстрат. Эта высокоскоростная печатная плата подходит для проектирования высокочастотных схем, высокоточного согласования импедансов и сценариев передачи сигналов с малой задержкой для современных вычислительных, сетевых и телекоммуникационных электронных систем. Используя усовершенствованную структуру штабелирования низкодиэлектрических материалов TU-872 SLK, плата обеспечивает стабильные электрические характеристики, минимальные потери сигнала, а также превосходную термическую и механическую стойкость для многослойных приложений с большим количеством слоев.

Эта специальная 12-слойная печатная плата имеет профессиональную двойную медную структуру: внешние медные слои толщиной 1 унцию для стабильной сильноточной проводимости и надежной передачи сигнала, а также внутренние медные слои толщиной 0,5 унции для поддержки сверхтонкой маршрутизации линий и компоновки с высокой плотностью. Толщина готовой доски достигает 1,68 мм при стандартных размерах 155×79,5 мм (1 штука, включая обработанные кромки). Он применяет высоконадежную отделку поверхности иммерсионным золотом в сочетании с матовой зеленой паяльной маской и прозрачной белой шелкографией, чтобы обеспечить стойкость к окислению, стабильную паяемость и точную маркировку компонентов. Все сквозные отверстия имеют полную закупорку смолой и гальваническую структуру заполнения. Плата TU-872 SLK, поддерживаемая строгим многоуровневым контролем импеданса на уровнях TOP, L3, L5, L10 и L12, обеспечивает превосходную целостность сигнала со сверхнизкими потерями при передаче и постоянной точностью измерения импеданса.

Точные характеристики многоуровневого контроля импеданса

Эта 12-слойная высокоскоростная печатная плата поддерживает строгое согласование импеданса для несимметричных и дифференциальных сигналов на ключевых сигнальных уровнях. Точная ширина и расстояние между линиями исключают отражение сигнала, перекрестные помехи и искажения формы сигнала, полностью удовлетворяя требованиям целостности высокоскоростной цепи:

ВЕРХНИЙ слой:контроль импеданса 90 Ом; Дифференциал 100 Ом (4,9/5,5 мил); 50 Ом, несимметричный (7 мил)

Слой 3:контроль импеданса 90 Ом; Дифференциал 100 Ом (4,5/4,7 мил); 50 Ом, несимметричный (6 мил)

Слой 5:Дифференциал 100 Ом (5 мил/6 мил); 50 Ом, несимметричный (9 мил)

Слой 10:Контроль импеданса 85 Ом (ширина линии 8 мил)

Слой 12:Дифференциал 100 Ом (5 мил/5 мил); 50 Ом, несимметричный (7 мил)

Что такое Ту-872 СЛК? Высокоскоростной модифицированный материал FR-4 с низкими потерями

TU-872 SLK — это высокопроизводительный модифицированный эпоксидный ламинат FR-4 с тканым волокном из E-стекла, специально разработанный для высокоскоростных, с низкими потерями и высокочастотными многослойными печатными платами. Он обеспечивает низкую диэлектрическую проницаемость (Dk < 4,0) и сверхнизкий коэффициент рассеяния (Df < 0,010), поддерживая стабильные характеристики Dk/Df в широком диапазоне частот и минимизируя затухание высокоскоростного сигнала, задержку и искажения формы сигнала.

TU-872 SLK, оптимизированный с помощью уникальных соединений аллильной сетки, превосходит обычные материалы FR-4 за счет более низкого теплового расширения по оси Z, превосходной влагостойкости, химической стабильности и устойчивости к CAF. Полностью совместимая со стандартными процессами FR-4 и бессвинцовой оплавкой, она подходит для производства печатных плат с большим количеством слоев, обладает высокой термической стабильностью и надежными характеристиками сквозного монтажа, выступая в качестве экономичной подложки с низкими потерями для коммерческих высокоскоростных и высокочастотных электронных приложений.

Характеристики 12-слойной высокоскоростной печатной платы TU-872 SLK

12-слойный ТУ-872 СЛКСборка печатной платы

Типичные области применения Ту-872 СЛК

Радиочастотные системы:Платы приема и обработки высокочастотных сигналов для радиочастотного оборудования с малой задержкой

Высокопроизводительные вычисления и хранение данных:Серверные материнские платы, линейные карты, задние панели и модули высокоскоростных схем хранения данных.

Телекоммуникационное оборудование и базовые станции:Платы управления базовыми станциями связи, блоки обработки и передачи сигналов

Устройства сетевой маршрутизации:Высокоскоростные промышленные коммутаторы, офисные маршрутизаторы и широкополосное терминальное оборудование.

Высокоскоростная многослойная электроника:Печатные платы с большим количеством слоев для высокочастотных, высокотемпературных и высоковлажных рабочих сред.
