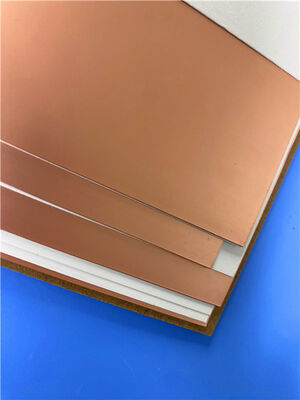

F4BTMS255 Материал ПКБ Высокочастотные ламинированные материалы Меднопокрытые листы

Серия F4BTMS является усовершенствованной версией серии F4BTM, отличающейся технологическими прорывами в рецептуре материалов и производственных процессах. Материал включает значительное количество керамических наполнителей и армирован сверхтонким стекловолокнистым полотном, что обеспечивает существенно улучшенные характеристики и более широкий диапазон диэлектрической проницаемости. Он классифицируется как материал аэрокосмического класса с высокой надежностью, способный заменить аналогичные международные продукты.

Комбинация минимального армирования сверхтонким стекловолокнистым полотном с матрицей равномерно диспергированных специализированных нанокерамик и ПТФЭ-смолы минимизирует эффект стекловолокна при распространении электромагнитных волн, снижает диэлектрические потери и повышает стабильность размеров. Эта рецептура также снижает анизотропию материала по осям X/Y/Z, расширяет рабочий диапазон частот, увеличивает электрическую прочность и улучшает теплопроводность. Кроме того, материал демонстрирует отличный низкий коэффициент теплового расширения и стабильные диэлектрические свойства в зависимости от температуры.

F4BTMS255 стандартно поставляется с низкопрофильной медной фольгой RTF, которая снижает потери на проводниках при сохранении отличной прочности на отслаивание. Он также может быть соединен с медными или алюминиевыми подложками. Печатные платы могут быть изготовлены с использованием стандартных технологий обработки ПТФЭ. Отличные механические и физические свойства материала делают его пригодным для многослойных плат с большим количеством слоев и для бэкплейнов. Он также демонстрирует хорошую технологичность для плотных рисунков отверстий и тонких проводников.

Условия испытаний

• Узкий допуск диэлектрической проницаемости с отличной согласованностью от партии к партии
• Сверхнизкие диэлектрические потери
• Стабильная диэлектрическая проницаемость и низкие потери до 40 ГГц, подходит для фазочувствительных применений
• Отличный коэффициент диэлектрической проницаемости и тангенса угла потерь в зависимости от температуры, сохраняющий хорошую частотную и фазовую стабильность в диапазоне от -55°C до 150°C
• Отличное радиационное сопротивление; сохраняет стабильные диэлектрические и физические свойства после воздействия радиации
• Низкое газовыделение, соответствующее требованиям к летучим веществам в космическом вакууме согласно стандартным методам испытаний
• Низкий коэффициент теплового расширения (CTE) в направлениях X/Y/Z, обеспечивающий термическую стабильность размеров и надежность металлизированных отверстий
• Улучшенная теплопроводность, подходит для применений с более высокой мощностью
• Отличная стабильность размеров
• Низкое влагопоглощение

Типичные применения

• Аэрокосмическое оборудование, бортовые и авионические системы
• Микроволновые и РЧ системы
• Радары, военные радиолокационные системы
• Питающие сети
• Фазочувствительные антенны, антенны с фазированной решеткойспутниковая связь и т.д.
• Технические параметры продукта
