РТ/ Дуроид 5870 ПХБ 2-слойный Роджерс 10мил Высокочастотный субстрат

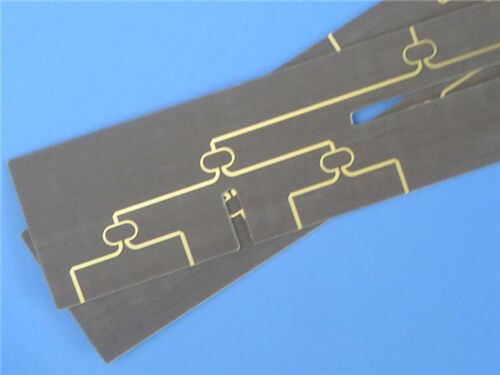

Это двуслойный жесткий ПКБ изготовленный изРоджерс RT/дуроид 5870, высокочастотный стеклянный микроволокно-укрепленный композит из ПТФЕ. Оптимизирован для точных стриплин / микрострип-конструкций, он обеспечивает равномерную диэлектрическую производительность и сверхнизкие потери,идеально подходит для Ku-диапазона и миллиметровых волнЭтот печатный лист имеет покрытие из меди толщиной 0,3 мм, 1 унции (1,4 миллиметра) на обоих внешних слоях, и поверхность с электрическим никелевым погружением в золото (ENIG).

Спецификации ПХБ

Конфигурация сборки ПКБ

Этот двуслойный жесткий ПКБ имеет симметричную структуру сделанного набора, с подробными спецификациями слоев, приведенными ниже (в порядке сверху вниз):

Формат художественного произведения и соответствие качества

Формат Gerber RS-274-X определен в качестве стандарта изображения для этой печатной пластины, всемирно признанного эталона в промышленности производства печатных плат.Этот стандарт обеспечивает бесшовную совместимость с профессиональным программным обеспечением для проектирования печатных плат и автоматизированным оборудованием для производстваКроме того, этот печатный лист соответствует стандарту качества IPC-класса-2,который устанавливает строгие требования к производительности, надежность и согласованность производства, подтверждающие его пригодность для использования в коммерческих и промышленных электронных приложениях.

Всемирная доступность

Этот высокопроизводительный ПКБ доступен для глобальной поставки. Он удовлетворяет потребностям в прототипе и большим объемам заказов на производство,обеспечение всеобщего доступа и своевременной доставки клиентам по всему миру.

NT1 необработанный материал

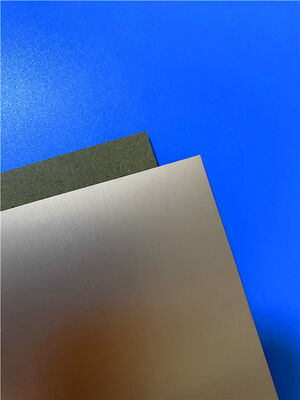

Rogers RT/duroid 5870 высокочастотные ламинированные материалы представляют собой композитные материалы из ПТФЭ, усиленные стеклянными микроволокнами, специально разработанные для высокоточных применений стриплинов и микрополосочных схем.Случайно ориентированные микроволокна в RT/duroid 5870 способствуют исключительной однородности диэлектрической константыЕго низкий фактор рассеивания расширяет применимость материала к Ku-диапазону и более высоким диапазонам частот.Кроме того,, RT/duroid 5870 ламинат легко разрезать, стричь и обрабатывать до точной формы,и они демонстрируют устойчивость ко всем растворителям и реагентам, горячим или холодным, которые обычно используются в процессах гравирования печатных схем или краевых / отверстий.

Основные преимущества RT/duroid 5870

• Единообразные электрические свойства в широком диапазоне частот, обеспечивающие постоянную и надежную производительность
• Способствует упрощенному изготовлению, так как его можно легко резать, стричь и обработать до точных размеров
• Устойчивы к растворителям и реагентам, используемым в процессах гравировки или краевой/отверстительной облицовки, минимизируя производственные дефекты
• Низкая влагопоглощение делает его хорошо подходит для использования в условиях высокой влажности
• Хорошо зарекомендовавший себя материал с проверенной репутацией надежности в высокочастотных приложениях
• Предлагает наименьшие электрические потери среди усиленных материалов из ПТФЕ, оптимизируя целостность сигнала в высокочастотных системах

Типичные применения

• Антенны широкополосного доступа для коммерческих авиакомпаний
• Микрополосы и полосовые схемы
• Применение миллиметровых волн
• Радарные системы
• Системы наведения
• Цифровые радиоантенны точка-точка

RT высокочастотные ламинированные материалы

RT/duroid 5870 стеклянные микроволокна усилены PTFE композиты разработаны для требовательных стриплайн и микрополосы схемы приложений.Случайная ориентация микроволокна обеспечивает исключительную однородность в диэлектрической постоянной.

Диэлектрическая постоянная RT/duroid 5870 ламината остается постоянной от панели к панели и остается стабильной в широком диапазоне частот.Его низкий коэффициент рассеивания делает ламинат RT/duroid 5870 высокоэффективным для применения до Ku-диапазона и выше.

Изготовление и обработка

RT/duroid 5870 ламинат легко разрезать, срезать и обрабатывать в желаемые формы.Они устойчивы ко всем обычным растворителям и реагентам, как горячим, так и холодным, используемым для гравирования печатных схем или покрытия краев и отверстий..

Варианты облицовки

Эти ламинаты обычно поставляются с электродепозированным медным покрытием (1⁄2 до 2 унций/фт2, или 8 до 70 мкм) или с обратной обработкой EDC меди с обеих сторон.RT дюроидные 5870 композиты также могут быть покрыты металлической фольгойОбшивка алюминиевыми, медными или латунистыми пластинами также доступна по запросу.

Информация о заказе

При заказе ламината RT/duroid 5870 необходимо указать:

Диэлектрическая толщина и допустимость

Тип медной фольги (прокатная, электродепонированная или обратно обработанная)

Требуемая масса фольги из меди
