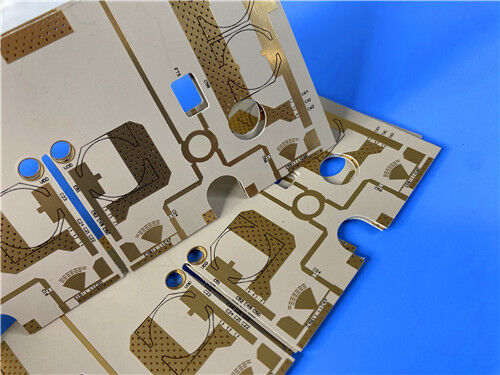

Эта 2-слойная жесткая печатная плата изготовлена из TF600, термореактивного высокочастотного ламината, состоящего из модифицированной политетрафторэтиленовой (ПТФЭ) смолы и микронизированных керамических наполнителей. Она имеет конечную толщину 0,7 мм, внешнее медное покрытие 1 унция (1,4 мил), покрытие ENIG и заполненные медью переходные отверстия на указанных контактных площадках микросхем, что обеспечивает превосходную целостность сигнала, термическую стабильность и долговременную надежность для высокочастотных систем.
Спецификации печатных плат
| Пункт спецификации |
Техническая спецификация |
| Материал основного субстрата |
TF600 |
| Конфигурация слоев |
2 слоя (двусторонние жесткие) |
| Размеры платы |
78 мм x 65 мм (на единицу) с допуском по размерам ±0,15 мм |
| Минимальная ширина/расстояние проводника |
5/6 мил |
| Минимальный размер сверления |
0,35 мм |
| Конфигурация слепых переходных отверстий |
Не включено |
| Конечная толщина платы |
0,7 мм |
| Конечный вес меди (внешние слои) |
1 унция (1,4 мил) |
| Толщина покрытия переходных отверстий |
20 μm |
| Поверхностная отделка |
ENIG (химическое никелирование, иммерсионное золото) |
| Шелкография сверху |
Черный |
| Шелкография снизу |
Не включено |
| Паяльная маска сверху |
Не включено |
| Паяльная маска снизу |
Не включено |
| Особое требование |
Заполненные медью переходные отверстия на указанных контактных площадках микросхем |
| Требования к электрическому тестированию |
100% тестирование электрической функциональности проводится перед отгрузкой для обеспечения эксплуатационной целостности |
Конфигурация стека печатных плат
Эта 2-слойная жесткая печатная плата имеет симметричную структуру стека, с подробными спецификациями слоев, изложенными ниже (в порядке сверху вниз):
| Обозначение слоя |
Техническая спецификация |
| Медный слой 1 (верхний) |
35 μm |
| Основной субстрат TF600 |
0,635 мм (25 мил) |
| Медный слой 2 (нижний) |
35 μm |
Формат трассировки и соответствие качеству
Формат Gerber RS-274-X официально назначен стандартом трассировки для данной печатной платы, обеспечивая бесшовную совместимость с профессиональным программным обеспечением для проектирования печатных плат и автоматизированным производственным оборудованием на протяжении всего производственного процесса. Данная печатная плата строго соответствует стандарту качества IPC-Class-2, который устанавливает строгие спецификации для производительности, надежности и производственной согласованности, тем самым подтверждая ее применимость в высоконадежных ВЧ и СВЧ приложениях.
Глобальная доступность
Эта высокопроизводительная печатная плата доступна для глобальной доставки. Она подходит как для прототипирования, так и для крупносерийных производственных заказов, обеспечивая удобную доступность и своевременную доставку клиентам по всему миру.

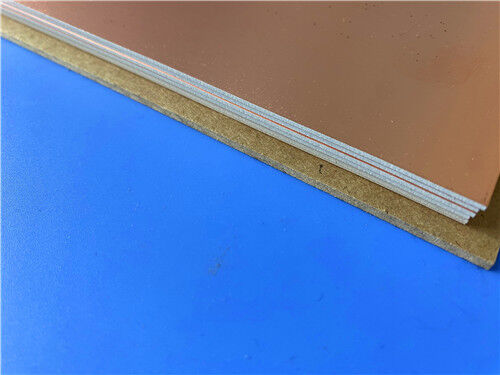

Введение в субстрат TF600
TF600 - это термореактивный высокочастотный ламинат, состоящий из модифицированной ПТФЭ смолы и микронизированных керамических наполнителей, обеспечивающий превосходные характеристики в СВЧ-диапазоне и термостойкость. Он обеспечивает баланс между сверхнизкими диэлектрическими потерями, стабильной консистенцией диэлектрической проницаемости (DK) и обработкой, совместимой с FR4, включая сверление, металлизацию и ламинирование, и поддерживает бессвинцовую сборку при 260°C. Обладая превосходной термической стабильностью и влагостойкостью, TF600 не содержит стекловолокнистой ткани и хорошо подходит для высоконадежных ВЧ и СВЧ-конструкций, где критически важны низкие вносимые потери и целостность сигнала.
Ключевые особенности и преимущества TF600
| Ключевые особенности |
Спецификации и преимущества |
| Диэлектрическая проницаемость (DK) |
6,0 ± 0,12 при 10 ГГц, идеально подходит для согласования импеданса на высоких частотах |
| Тангенс угла диэлектрических потерь (Df) |
0,0025 при 10 ГГц, обеспечивая сверхнизкие потери и превосходную целостность сигнала |
| Температура стеклования (Tg) |
>280°C (DSC), обеспечивая высокую термическую стабильность для требовательных приложений |
| Термостойкость |
T260 >60 минут, T288 >20 минут, полностью соответствует стандартам бессвинцовой сборки |
| Прочность на отслаивание (минимум) |
0,80 Н/мм (≈9,2 фунтов/дюйм) для 1 унции меди ED, обеспечивая прочное сцепление меди |
| Коэффициент теплового расширения (CTE) |
X=14-16 ppm/°C, Y=12-14 ppm/°C, Z=40-45 ppm/°C, обеспечивая превосходную стабильность размеров |
| Влагопоглощение (максимум) |
0,06%, низкое водопоглощение для повышения надежности |
| Класс горючести |
UL 94-V0, соответствует отраслевым стандартам безопасности |
| Коррозионная стойкость |
Высокая стойкость к КЗП и химической коррозии, снижая потенциальные риски отказов |
| Теплопроводность |
0,60 Вт/м·К, обеспечивая эффективный отвод тепла для стабильной работы |
Типичные области применения
- СВЧ/ВЧ трансиверы
- 5G/6G антенны Massive MIMO
- Радарные системы (автомобильные ADAS, аэрокосмические)
- Полезные нагрузки спутниковой связи
- Высокомощные ВЧ-усилители
- Оборудование для тестирования и измерений (векторные анализаторы цепей)
Диэлектрический субстрат из композита ПТФЭ-керамики TF-1/2 и TF600
Данный продукт состоит из материала на основе ПТФЭ-смолы, который обладает превосходными СВЧ-свойствами и термостойкостью, в сочетании с керамикой. Материал не содержит стекловолокнистой ткани. Диэлектрическая проницаемость точно регулируется путем изменения соотношения между керамикой и ПТФЭ-смолой. Производственный процесс уникален, что обеспечивает превосходные диэлектрические характеристики и высокую надежность. "TF" относится к непокрытому (без меди) материалу с гладкой поверхностью, "TF-1" относится к материалу с односторонним медным покрытием, а "TF-2" относится к материалу с двусторонним медным покрытием.
Особенности продукта
- Стабильная диэлектрическая проницаемость в диапазоне от 3 до 16, с обычно доступными значениями, включая 3,0, 6,0, 9,2, 9,6, 10,2 и 16; низкие диэлектрические потери.
- Подходит для изготовления печатных плат для СВЧ и миллиметрового диапазона.
- Длительная рабочая температура выше, чем у материалов TP, с диапазоном рабочих температур от -80°C до +200°C.
- Доступны варианты толщины от 0,635 мм до 2,5 мм.
- Радиационно-стойкий и с низким газовыделением.
- Легко обрабатывается для печатных плат — могут использоваться стандартные методы термопластичной обработки.
