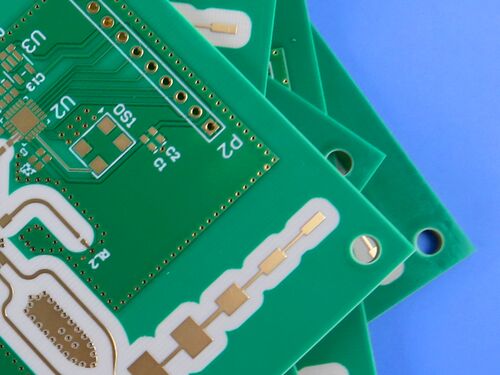

Гибридная печатная плата на материале RO4350B и высокотемпературном FR4, 4 слоя, с глухими переходными отверстиями

Этот гибридный печатный узел использует высокочастотные ламинаты Rogers RO4350B в сочетании с FR-4 с высокой температурой стеклования Tg 170°C в качестве материала, обеспечивая превосходную производительность и структурную стабильность. Он оснащен поверхностным покрытием ENIG, зеленой паяльной маской и белой шелкографией, дополненный точным контролем размеров и строгими стандартами качества для удовлетворения требований высоконадежных электронных применений.

Детали печатной платыПараметры конструкции

-верхЭто 4-слойный жесткий печатный узел со следующей структурой (сверху вниз):

Тип слоя

Для обеспечения точного и эффективного производства печатных плат, предоставленная трассировка для данного печатного узла выполнена в формате Gerber RS-274-X, который является отраслевым стандартным форматом файлов для изготовления печатных плат.

Стандарт качества

Данный печатный узел изготавливается и проверяется в строгом соответствии со стандартом IPC-Class-2, широко принятым отраслевым стандартом для печатных плат. IPC-Class-2 определяет требования к общим электронным продуктам, обеспечивая надежную работу в типичных приложениях.

Доступность

Данный печатный узел предлагается по всему миру с возможностью стабильных поставок для удовлетворения разнообразных требований к заказам — от мелкосерийных прототипов до крупномасштабного массового производства — при поддержке эффективных логистических решений для обеспечения своевременной глобальной доставки.

Введение в материал RO4350B

Материалы Rogers RO4350B представляют собой запатентованные углеводородно-керамические композиты, армированные стекловолокном, обладающие электрическими характеристиками, близкими к PTFE/стекловолокну, и технологичностью эпоксидных/стекловолокнистых материалов.

Ламинаты RO4350B обеспечивают точный контроль диэлектрической проницаемости (Dk) и низкие потери при использовании того же технологического процесса, что и стандартные эпоксидные/стекловолокнистые материалы. Доступные по цене, значительно ниже стоимости традиционных микроволновых ламинатов, ламинаты RO4350B не требуют специальной обработки переходных отверстий или процедур обращения, в отличие от материалов на основе PTFE. Эти материалы имеют рейтинг UL 94 V-0, что делает их пригодными для активных устройств и высокомощных ВЧ-конструкций.

Коэффициент теплового расширения (CTE) материала RO4350B предоставляет несколько ключевых преимуществ разработчикам схем. Его коэффициент расширения аналогичен коэффициенту расширения меди, что обеспечивает превосходную размерную стабильность — критически важное свойство для многослойных плат со смешанными диэлектриками. Низкий CTE по оси Z ламинатов RO4350B обеспечивает надежное качество металлизированных переходных отверстий даже в условиях сильных термических ударов. Кроме того, материал RO4350B имеет Tg >280°C (536°F), поэтому его характеристики расширения остаются стабильными во всем диапазоне температур технологического процесса изготовления печатных плат.

Характеристики материала RO4350B

Свойство материала

Антенны широкополосной связи для коммерческой авиации

• Микрополосковые и полосковые линии
• Приложения в миллиметровом диапазоне
• Радарные системы
• Системы наведения
• Антенны цифровой радиосвязи точка-точка
• Резюме

Благодаря низким потерям сигнала, превосходной размерной стабильности и надежным эксплуатационным характеристикам, этот 4-слойный печатный узел является идеальным решением для инженеров, производителей электронных изделий и интеграторов РЧ-систем, стремящихся к высокой надежности и стабильной передаче сигнала, эффективно удовлетворяя высокопроизводительные требования высокочастотных приложений, включая авиационную связь, системы миллиметрового диапазона, радарные и навигационные системы.
