Основное вещество: | RT/Duroid 5870 | Размер PCB: | 99 x 65mm=1PCS |
---|---|---|---|
Толщина Pcb: | 0.6mm | Отсчет слоя: | 2 слоя |
Медный вес: | 1oz | Поверхностный финиш: | Золото погружения |
Выделить: | Доска PCB Duroid 5870 RF,доска PCB 1oz RF,монтажная плата встали на сторону двойника |

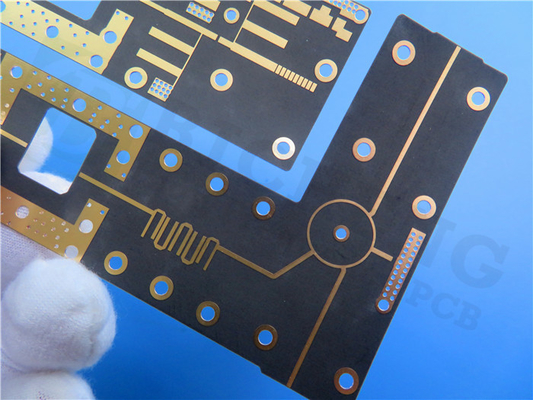

PCB Sied RF двойника PCB Rogers RT/Duroid 5870 20mil 0.508mm высокочастотный для применений волны миллиметра
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Материал 5870 частот коротковолнового диапазона Rogers RT/duroid стеклянное microfiber усилил смеси PTFE которое конструировано для взыскивать применения цепи stripline и микрополосковой линии. Исключительные результаты единообразия диэлектрического постоянного от своих случайно ориентируемых microfibers. Диэлектрическая константа RT/duroid 5870 равномерна от панели к панели и постоянн над широким диапазоном изменения частот. Свой низкий коэффициент энергопотерь расширяет пользу RT/duroid 5870 к Ku-диапазону и выше. Материалы RT/duroid 5870 легко отрезаны, срезаны и подверганы механической обработке для того чтобы сформировать. Они устойчивы ко всем растворителям и реагентам, горячи или холодны, нормально используемым в вытравлять печатные схемы или в покрывать края и отверстия.
Типичные применения щирокодиапазонные антенны коммерческой авиакомпании, цепи микрополосковой линии, цепи stripline, применения волны миллиметра, военные системы радиолокатора, системы наведения ракеты и цифровые антенны точкаые-точка радио etc.
Спецификации PCB
РАЗМЕР PCB | 99 x 65mm=1PCS |
ТИП ДОСКИ | Двойник встал на сторону PCB |
Количество слоев | 2 слоя |
Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Через компоненты отверстия | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
STACKUP СЛОЯ | медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um ( |
RT/duroid 5870 0.508mm | |
медь ------- 35um (1oz) + слой СРЕДСТВА плиты | |
ТЕХНОЛОГИЯ | |
Минимальные трассировка и космос: | mil 5 mil/4,5 |
Минимальные/максимальные отверстия: | 0,3 mm/4,6 mm |
Количество различных отверстий: | 7 |
Количество буровых скважин: | 105 |
Количество филированных слотов: | 0 |
Количество внутренних вырезов: | 0 |
Управление импеданса: | нет |
Номер пальца золота: | 0 |
МАТЕРИАЛ ДОСКИ | |
Стеклянная эпоксидная смола: | RT/duroid 5870 0.508mm |
Окончательная фольга внешняя: | 1,0 oz |
Окончательная фольга внутренняя: | N/A |
Окончательная высота PCB: | 0,6 mm ±0.1 |
ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
Поверхностный финиш | Золото погружения |
Припаяйте маску для того чтобы примениться к: | N/A |
Цвет маски припоя: | N/A |
Тип маски припоя: | N/A |
CONTOUR/CUTTING | Трасса |
МАРКИРОВКА | |
Сторона компонентного сказания | n/a |
Цвет компонентного сказания | N/A |
Имя или логотип изготовителя: | N/A |
ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.3mm. Маска припоя расчехлила |
ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
ДОПУСК РАЗМЕРА | |
Размер плана: | 0,0059" |
Плакировка доски: | 0,0029" |
Допуск сверла: | 0,002" |
ТЕСТ | Пересылка электрического теста 100% прежняя |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Технические спецификации Rogers RT/duroid 5870
Значение RT/duroid 5870 типичное | ||||||
Свойство | RT/duroid 5870 | Направление | Блоки | Условие | Метод теста | |
Диэлектрическая константа, εProcess | 2,33 спецификации 2.33±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Диэлектрическая константа, εDesign | 2,33 | Z | N/A | 8GHz до 40 GHz | Метод длины дифференциального участка | |
Коэффициент энергопотерь, tanδ | 0,0005 0,0012 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Термальный коэффициент ε | -115 | Z | ppm/℃ | -50℃℃to 150 | IPC-TM-650 2.5.5.5 | |
Резистивность тома | 2 x 107 | Z | См Mohm | C/96/35/90 | ASTM D 257 | |
Поверхностная резистивность | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
Специфическая жара | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Высчитанный | |
Растяжимый модуль | Тест на℃ 23 | Тест на℃ 100 | N/A | MPa (kpsi) | ASTM D 638 | |
1300(189) | 490(71) | X | ||||
1280(185) | 430(63) | Y | ||||
Окончательный стресс | 50 (7,3) | 34 (4,8) | X | |||
42 (6,1) | 34 (4,8) | Y | ||||
Окончательное напряжение | 9,8 | 8,7 | X | % | ||
9,8 | 8,6 | Y | ||||
Сжимающий модуль | 1210(176) | 680(99) | X | MPa (kpsi) | ASTM D 695 | |
1360(198) | 860(125) | Y | ||||
803(120) | 520(76) | Z | ||||
Окончательный стресс | 30 (4,4) | 23 (3,4) | X | |||
37 (5,3) | 25 (3,7) | Y | ||||
54 (7,8) | 37 (5,3) | Z | ||||
Окончательное напряжение | 4 | 4,3 | X | % | ||
3,3 | 3,3 | Y | ||||
8,7 | 8,5 | Z | ||||
Абсорбция влаги | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
Термальная проводимость | 0,22 | Z | W/m/k | ℃ 80 | ASTM C 518 | |
Коэффициент теплового расширения | 22 28 173 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
Плотность | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Медная корка | 27,2 (4,8) | N/A | Pli (N/mm) | фольга 1oz (35mm) EDC после поплавка припоя |
IPC-TM-650 2.4.8 | |
Воспламеняемость | V-0 | N/A | N/A | N/A | UL 94 | |
Неэтилированный процесс совместимый | Да | N/A | N/A | N/A | N/A |
