Доска PCB RT/Duroid 6002 60mil 1.524mm DK2.94 Rogers для предотвращения столкновения авиакомпании

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-054.V1.0

Base material:

RT/Duroid 6002

Layer count:

2 layers

PCB thickness:

1.6mm

PCB size:

99 x 99 mm=1PCS

Copper weight:

0.5oz

Surface finish:

immersion gold

Выделить:

доска PCB 60mil Rogers

Доска PCB Rogers предотвращения столкновения авиакомпании

Доска PCB золота погружения Rogers

Описание продукта

RogersВЧ печатная плата, изготовленная на основеRT/Duroid 6002 60mil 1,524 ммDK2.94 с иммерсионным золотомдля коммерческой авиационной системы предотвращения столкновений

(Печатные платы являются продуктами, изготавливаемыми на заказ, показанные изображения и параметры приведены только для справки)

Микроволновый материал Rogers RT/duroid 6002 был первым ламинатом с низкими потерями и низкой диэлектрической проницаемостью, предлагающим превосходные электрические и механические свойства, необходимые при проектировании сложных микроволновых структур, которые являются механически надежными и электрически стабильными.

Температурный коэффициент диэлектрической проницаемости чрезвычайно низок от -55℃ до +150℃, что обеспечивает разработчикам фильтров, генераторов и линий задержки электрическую стабильность, необходимую в современных требовательных приложениях.

Низкий коэффициент теплового расширения (CTE) по оси Z обеспечивает превосходную надежность металлизированных отверстий. Материалы RT/duroid 6002 успешно прошли температурные циклы (-55℃ ДО 125℃) в течение более 5000 циклов без единого отказа переходного отверстия.

Отличная стабильность размеров (от 0,2 до 0,5 мил/дюйм) достигается путем соответствия коэффициентов расширения X и Y меди. Это часто исключает двойное травление для достижения жестких допусков по позиционированию.

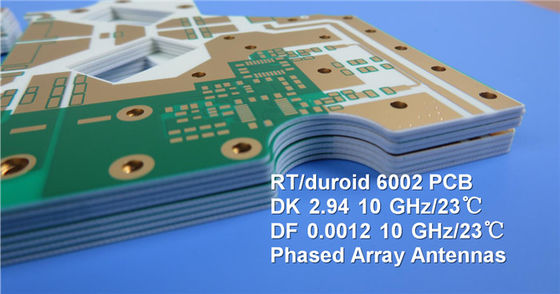

Доска PCB RT/Duroid 6002 60mil 1.524mm DK2.94 Rogers для предотвращения столкновения авиакомпании 0

Низкий модуль упругости (X,Y) значительно снижает напряжение, прикладываемое к паяным соединениям, и позволяет расширению ламината ограничиваться минимальным количеством металла с низким CTE (6 ppm/℃), что еще больше повышает надежность поверхностного монтажа.

Приложения, особенно подходящие для уникальных свойств материала RT/duroid 6002, включают плоские и неплоские структуры, такие как антенны, сложные многослойные схемы с межслойными соединениями и микроволновые схемы для аэрокосмических конструкций в неблагоприятных условиях.

Типичные области применения:

1. Формирование луча в сетях

2. Антенны глобальных навигационных спутниковых систем

3. Фазированные антенные решетки

4. Силовые объединительные платы

Спецификации печатной платы

РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ	99 x 99 мм = 1 шт.
ТИП ПЛАТЫ	Двусторонняя печатная плата
Количество слоев	2 слоя
Компоненты для поверхностного монтажа	ДА
Компоненты со сквозными отверстиями	НЕТ
СЛОЙ СБОРКИ	медь ------- 18 мкм (0,5 унции) + покрытие ВЕРХНИЙ слой
	RT/duroid 1,524 мм
	медь ------- 18 мкм (0,5 унции) + покрытие НИЖНИЙ слой
ТЕХНОЛОГИЯ
Минимальная ширина проводника и зазора:	4 мил / 4 мил
Минимальное / максимальное отверстия:	0,3 мм / 2,0 мм
Количество различных отверстий:	1
Количество просверленных отверстий:	3
Количество фрезерованных пазов:	0
Количество внутренних вырезов:	0
Контроль импеданса:	нет
Количество золотых контактов:	0
МАТЕРИАЛ ПЛАТЫ
Стеклоэпоксид:	RT/duroid 1,524 мм
Внешняя фольга:	1 унция
Внутренняя фольга:	1 унция
Конечная высота печатной платы:	1,6 мм ±0,16
ПОКРЫТИЕ И ПОКРЫТИЕ
Покрытие поверхности	Иммерсионное золото (51,3%) 0,05 мкм поверх 3 мкм никеля
Маска пайки наносится на:	НЕТ
Цвет маски пайки:	НЕТ
Тип маски пайки:	НЕТ
КОНТУР/РЕЗКА	Маршрутизация
МАРКИРОВКА
Сторона легенды компонента	НЕТ
Цвет легенды компонента	НЕТ
Название производителя или логотип:	НЕТ
VIA	Металлизированное отверстие (PTH), минимальный размер 0,3 мм.
РЕЙТИНГ ВОСПЛАМЕНЯЕМОСТИ	Одобрение UL 94-V0 МИН.
ДОПУСК РАЗМЕРОВ
Размер контура:	0,0059"
Покрытие платы:	0,0029"
Допуск сверления:	0,002"
ТЕСТ	100% электрическое испытание перед отправкой
ТИП ПРЕДОСТАВЛЯЕМЫХ ХУДОЖЕСТВЕННЫХ РАБОТ	файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ	По всему миру, глобально.

Техническое описание Rogers 6002 (RT/duroid 6002)

Типичное значение RT/duroid 6002
Свойство	RT/duroid 6002	Направление	Единицы	Состояние	Метод испытаний
Диэлектрическая проницаемость, εProcess	2,94±0,04	Z		10 ГГц/23℃	IPC-TM-650 2.5.5.5
Диэлектрическая проницаемость, εDesign	2,94			от 8 ГГц до 40 ГГц	Метод разности фаз
Коэффициент рассеяния, tanδ	0,0012	Z		10 ГГц/23℃	IPC-TM-650 2.5.5.5
Температурный коэффициент ε	+12	Z	ppm/℃	10 ГГц 0℃-100℃	IPC-TM-650 2.5.5.5
Объемное удельное сопротивление	106	Z	Мом.см	A	ASTM D 257
Поверхностное удельное сопротивление	107	Z	Мом	A	ASTM D 257
Модуль упругости при растяжении	828(120)	X,Y	МПа(кпси)	23℃	ASTM D 638
Предел прочности	6,9(1,0)	X,Y	МПа(кпси)
Предел деформации	7,3	X,Y	%
Модуль упругости при сжатии	2482(360)	Z	МПа(кпси)		ASTM D 638
Влагопоглощение	0,02		%	D48/50	IPC-TM-650 2.6.2.1 ASTM D 570
Теплопроводность	0,6		Вт/м/к	80℃	ASTM C518
Коэффициент теплового расширения (-55 to 288℃)	16 16 24	X Y Z	ppm/℃	23℃/50% RH	IPC-TM-650 2.4.41
Td	500		℃ TGA		ASTM D 3850
Плотность	2,1		г/см³		ASTM D 792
Удельная теплоемкость	0,93(0,22)		Дж/г/к (BTU/ib/OF)		Рассчитано
Отслаивание меди	8,9(1,6)		фунт/дюйм (Н/мм)		IPC-TM-650 2.4.8
Воспламеняемость	V-0				UL 94
Совместимость с бессвинцовым процессом	Да

Доска PCB RT/Duroid 6002 60mil 1.524mm DK2.94 Rogers для предотвращения столкновения авиакомпании 1
