Доска Bulit PCB 4 слоев гибридная на Rogers 20mil RO4003C и FR-4

4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4
4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4 4 Layer Hybrid PCB Board Bulit On Rogers 20mil RO4003C and FR-4

Большие изображения :  Доска Bulit PCB 4 слоев гибридная на Rogers 20mil RO4003C и FR-4

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-076.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: RO4350B + FR4; RO4003C + FR4; F4B + FR4; RT/duroid5880 + FR4; RT/duroid5880 + RO4350B Отсчет слоя: 4 слоя, 6 слоев, разнослоистых
Толщина PCB: 1.0-5.0mm Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, красный, голубой, черный, желтый Вес Coppper: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш: Обнаженная медь, HASL, ENIG, олово погружения, OSP
Высокий свет:

Гибридный Multi PCB слоя

,

PCB слоя 1.6mm Multi

,

1.6mm доска PCB 4 слоев



Доска Bulit PCB 4 слоев гибридная на Rogers 20mil RO4003C и FR-4

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Привет всем,

Теплые приветствия!

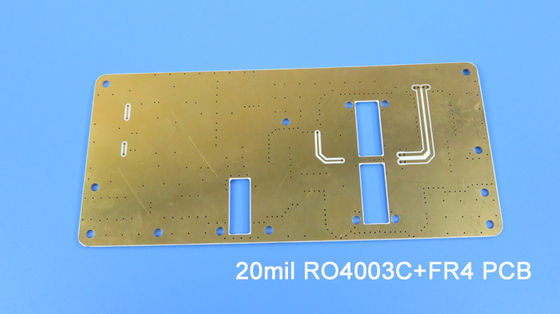

Сегодня мы говорим PCB около 4 слоев гибридный построенный на 20mil RO4003C и FR-4.



Доска Bulit PCB 4 слоев гибридная на Rogers 20mil RO4003C и FR-4 0

Во первых, структура слоя 4. Слой 1 для того чтобы наслоить 2 ядр 20mil RO4003C, которое основной связывая проволокой слой для сигнальных линий. Слой 3 для того чтобы наслоить 4 ядр FR-4, оба ядра совмещен через prepeg 0.2mm. Каждый слой соединен покрытыми сквозными отверстиями. Внутренний слой и вне слой меди 1 унция. Это хороший метод для того чтобы держать доску рентабельным.



Позвольте нам взглянуть на своей диаграмме микро-раздела.

Доска Bulit PCB 4 слоев гибридная на Rogers 20mil RO4003C и FR-4 1



Здесь на левой стороне отверстие PTH, дно слой 1 для того чтобы наслоить 2 который высокочастотный материал, верхняя часть стеклянно - материал волокна. Законченная толщина плиты 1.6mm.



Цвет маски припоя и silkscreen также обыкновенно использованы в зеленом и белом. Поверхностный финиш на пусковых площадках золото погружения.



Доска Bulit PCB 4 слоев гибридная на Rogers 20mil RO4003C и FR-4 2



Следование другой тип PCB 20mil RO4003C гибридного. Оно делал 2 ядров 20mil RO4003C.



Доска Bulit PCB 4 слоев гибридная на Rogers 20mil RO4003C и FR-4 3



Применения PCB 20mil RO4003C гибридного широки, как LNA, оптически муфта, симметричный усилитель, дуплексер etc.



Преимущества PCB 20mil RO4003C гибридного отражены в следовании 3 пунктов:

1) RO4003C показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений.

2) Уменьшению потери сигнала в высокочастотном применении встречает развитие техники связи.

3) Цена уменьшенная сверх стог-поднимает с полностью малопотертым материалом;



Наша возможность PCB (гибридный дизайн)

Возможность PCB
Тип PCB: Гибридный PCB, смешанный PCB
Смешанный тип: RO4350B + FR4;
  RO4003C + FR4;
  F4B + FR4;
  RT/duroid5880 + FR4;
  RT/duroid5880 + RO4350B
Маска припоя: Зеленый, красный, голубой, черный, желтый
Отсчет слоя: 4 слоя, 6 слоев, разнослоистых
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB: 1.0-5.0mm
Размер PCB: ≤400mm x 500mm
Поверхностный финиш: Обнаженная медь, HASL, ENIG, олово погружения, OSP




В настоящее время, зрелые смешанные отжимая материалы следующим образом:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid5880 + FR4

RT/duroid5880 + RO4350B



Спасибо для вашего чтения. Вы радушны для того чтобы связаться мы для ваших дознаний PCB RF.



Приложение: Технические спецификации RO4003C

Значение RO4003C типичное
Свойство RO4003C Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 3.38±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign 3,55 Z   8 до 40 GHz Метод длины дифференциального участка
Диссипация Factortan, δ 0,0027
0,0021
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Термальный коэффициент ε +40 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Резистивность тома 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Растяжимый модуль 19 650 (2 850)
19 450 (2 821)
X
Y
MPa (ksi) RT ASTM D 638
Прочность на растяжение 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) RT ASTM D 638
Flexural прочность 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Сохранность формы <0> X, Y mm/m
(mil/дюйм)
после etch+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Td 425   ℃ TGA   ASTM D 3850
Термальная проводимость 0,71   W/M/oK 80℃ ASTM C518
Абсорбция влаги 0,06   % 48hours погружение 0,060"
температура 50℃ образца
ASTM D 570
Плотность 1,79   gm/cm3 23℃ ASTM D 792
Медная корка Stength 1,05
(6,0)
  N/mm
(pli)
после поплавка припоя 1 oz.
Фольга EDC
IPC-TM-650 2.4.8
Воспламеняемость N/A       UL 94
Неэтилированный процесс совместимый Да
