6-слойный ПКБ на ламинированном I-Tera MT40 и RO4450F 2OZ Copper

Эта печатная плата использует ламинаты I-Tera MT40 и препрег (PP) RO4450F, обеспечивая превосходную целостность сигнала для высокоскоростных цифровых и ВЧ/СВЧ приложений. Она имеет покрытие Immersion Gold (ENIG) толщиной 2 мкм, двустороннюю зеленую паяльную маску с белым шелкографией и спроектирована для соответствия строгим требованиям к производительности систем высокой надежности благодаря точному контролю размеров, строгому управлению импедансом и тщательным протоколам качества.

Детали печатной платы

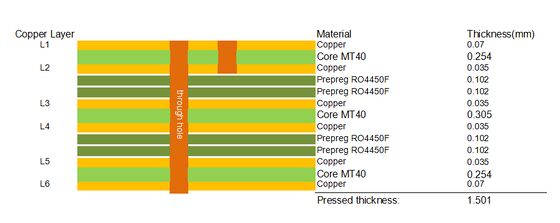

Структура печатной платы

Тип трассировки

Для обеспечения точного и эффективного производства печатных плат, предоставленная трассировка для этой печатной платы выполнена в формате Gerber RS-274-X, который является отраслевым стандартным форматом файлов для изготовления печатных плат.

Стандарт качества

Эта печатная плата изготавливается и проверяется в строгом соответствии со стандартом IPC-Class-2, широко применяемым отраслевым стандартом для печатных плат. IPC-Class-2 определяет требования к общей электронной продукции, обеспечивая надежную работу в типичных приложениях.

Доступность

Эта печатная плата предлагается по всему миру со стабильной возможностью поставок для удовлетворения разнообразных требований к заказам — от мелкосерийных прототипов до крупномасштабного массового производства — при поддержке эффективных логистических решений для обеспечения своевременной глобальной доставки.

Введение в материал I-Tera MT40

Ламинатные материалы I-Tera MT40 доступны как в виде ламината, так и препрега, в типичных толщинах и стандартных размерах панелей, обеспечивая комплексное материальное решение для высокоскоростных цифровых многослойных, гибридных, ВЧ/СВЧ, многослойных и двусторонних печатных плат. В отличие от ламинатных материалов на основе ПТФЭ, I-Tera MT40 не требует специальной обработки сквозных отверстий, что упрощает производственные процессы и снижает производственные затравы. Он имеет рейтинг UL 94 V-0, что обеспечивает высокую огнестойкость и пригодность для широкого спектра электронных применений. MT40 — это высокопроизводительный диэлектрический материал, специально разработанный для современных высокоскоростных цифровых и ВЧ/СВЧ печатных плат. Он обладает стабильной диэлектрической проницаемостью (Dk) в широком диапазоне температур (-55°C до +125°C) и до частот W-диапазона, в сочетании с низким коэффициентом диэлектрических потерь (Df) 0,0031, что делает его экономичной альтернативой ПТФЭ и другим коммерческим СВЧ и высокоскоростным цифровым ламинатным материалам.

Ламинатные материалы I-Tera MT40 доступны как в виде ламината, так и препрега, в типичных толщинах и стандартных размерах панелей, обеспечивая комплексное материальное решение для высокоскоростных цифровых многослойных, гибридных, ВЧ/СВЧ, многослойных и двусторонних печатных плат. В отличие от ламинатных материалов на основе ПТФЭ, I-Tera MT40 не требует специальной обработки сквозных отверстий, что упрощает производственные процессы и снижает производственные затравы. Он имеет рейтинг UL 94 V-0, что обеспечивает высокую огнестойкость и пригодность для широкого спектра электронных применений.Термические характеристики I-Tera MT40 исключительны: температура стеклования (Tg) составляет 215°C (DSC), 230°C (DMA) и 210°C (TMA), а температура разложения (Td) — 360°C при потере веса 5%. Это гарантирует, что материал сохраняет структурную стабильность и целостность характеристик при высокотемпературной обработке и рабочих циклах, что делает его идеальным для применений с высокой надежностью.

Характеристики материала I-Tera MT40

Свойство материала

-Высокоскоростные цифровые печатные платы

-Системы радиочастотной/микроволновой связи

-Многослойные и двусторонние печатные платы

-Гибридные печатные платы

-Электронное оборудование высокой надежности, требующее стабильных электрических и тепловых характеристик

-Экономичные высокочастотные приложения (альтернатива материалам из ПТФЭ)

Что такое контроль одностороннего импеданса?

Контроль одностороннего импеданса (также называемый контролем несимметричного импеданса) — это критически важный процесс проектирования и производства печатных плат, который обеспечивает постоянство характеристического импеданса одного проводящего проводника на печатной плате и его соответствие заданному значению (в данном случае 50 Ом для дорожки 5 мил на верхнем слое). Импеданс — это полное сопротивление потоку переменного тока (AC) в цепи, объединяющее сопротивление, емкость и индуктивность.

Для высокоскоростных цифровых и ВЧ/СВЧ приложений поддержание точного одностороннего импеданса имеет решающее значение по нескольким причинам: оно минимизирует отражение сигнала, уменьшает искажение сигнала и перекрестные помехи, обеспечивает эффективную передачу сигнала и предотвращает проблемы с целостностью сигнала, которые могут ухудшить производительность электронных систем. Дорожка 5 мил на верхнем слое этой печатной платы контролируется до 50 Ом, что является стандартным значением импеданса для многих ВЧ и высокоскоростных цифровых приложений, обеспечивая совместимость с другими компонентами и системами.

Контроль одностороннего импеданса достигается за счет тщательного проектирования ширины дорожки, толщины дорожки, толщины диэлектрического материала и расстояния между дорожкой и опорной плоскостью. Также требуется строгий производственный контроль для обеспечения постоянства свойств материала и размеров дорожек, поскольку любые отклонения могут изменить значение импеданса.

Почему требуется гальваническое покрытие края (металлическая окантовка)?

Гальваническое покрытие края, также известное как металлическая окантовка, — это процесс производства печатных плат, который включает покрытие открытых краев печатной платы проводящим металлом (обычно медью, с последующим покрытием ENIG для соответствия поверхностному покрытию). Этот процесс включен в конструкцию этой печатной платы по нескольким ключевым причинам, которые улучшают производительность, надежность и технологичность платы:

Улучшенное заземление и экранирование: Гальваническое покрытие края обеспечивает непрерывный проводящий путь по периметру печатной платы, улучшая целостность заземления и снижая электромагнитные помехи (EMI). Оно действует как клетка Фарадея, экранируя внутренние цепи от внешних EMI и предотвращая излучение внутренних сигналов наружу, что критически важно для ВЧ и высокоскоростных цифровых приложений.

Повышенная механическая прочность: Металлическое покрытие на краях печатной платы увеличивает механическую прочность платы, делая ее более устойчивой к сколам, трещинам и повреждениям при обращении, сборке и эксплуатации. Это особенно важно для печатных плат, используемых в суровых условиях или в приложениях с высокой механической нагрузкой.

Улучшенное рассеивание тепла: Гальваническое покрытие края служит дополнительным тепловым путем, помогая рассеивать тепло, выделяемое компонентами на печатной плате. Это улучшает тепловой режим платы, предотвращая накопление тепла и обеспечивая стабильность и долговечность электронных компонентов.

Обеспечение электрической непрерывности: Гальваническое покрытие края может обеспечивать электрическую непрерывность между несколькими слоями печатной платы, упрощая схему заземления и обеспечивая стабильную электрическую производительность по всей плате. Оно также помогает снизить сопротивление на краях платы, улучшая целостность сигнала.

Улучшенная паяемость и сборка: Гальваническое покрытие края обеспечивает чистую, проводящую поверхность, которая может облегчить пайку компонентов или разъемов, установленных вблизи краев платы, повышая надежность процесса сборки.
