| Основное вещество: | RT/Duroid 6002 | Отсчет слоя: | 2 слоя, разнослоистого |
|---|---|---|---|
| Толщина Pcb: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 120mil (3.048mm) | Размер PCB: | ≤400 мм х 500 мм |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. | Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, OSP etc… | ||
| Высокий свет: | Pcb Duroid 6002 высокочастотный,высокочастотный Pcb 20mil,Pcb микроволны высокочастотный |
||

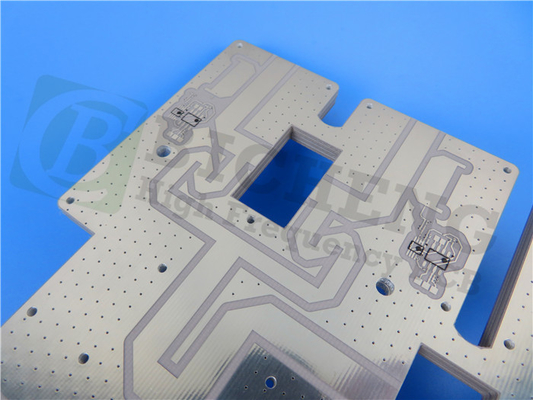

Высокочастотная печатная плата Rogers RT/Duroid 6002с покрытием Immersion Gold толщиной 10, 20, 30 и 60 милиИммерсиоп Серебро.
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Всем привет,
Сегодня мы поговорим о высокочастотной печатной плате, изготовленной из материала RT/duroid 6002.
Микроволновый материал RT/duroid ® 6002 представляет собой ламинат с низкими потерями и низкой диэлектрической проницаемостью, который может соответствовать строгим требованиям механической надежности и электрической стабильности в сложных микроволновых структурных конструкциях.Основными компонентами являются фторопластовые керамические композиты.
Диэлектрическая постоянная RT/duroid ®6002 обладает отличной стойкостью к изменению температуры в диапазоне от -55 ℃ до 150 ℃, что соответствует требованиям, предъявляемым к конструкции фильтров, генераторов и линий задержки по электрической стабильности.
Основные преимущества:
Во-первых, низкие потери обеспечивают отличные характеристики на высоких частотах.
Во-вторых, отличные механические и электрические свойства, надежная многослойная конструкция платы.
В-третьих, чрезвычайно низкий тепловой коэффициент диэлектрической проницаемости обеспечивает превосходную стабильность размеров.
В-четвертых, коэффициент расширения в плоскости, соответствующий медному, обеспечивает более надежную сборку поверхностного монтажа.
В-пятых, низкий уровень газовыделения, идеально подходит для применения в космосе.
Типичные области применения:
1. Антенны с фазированной решеткой
2. Круговые и бортовые радиолокационные системы.
3. Предотвращение столкновений коммерческих авиакомпаний
4. GPS-антенны
5. Объединительные платы питания
НашВозможности печатной платы(РТ/дуроид 6002)
| Возможности печатной платы | |
| Материал печатной платы: | ПТФЭ-композит с керамическим наполнителем |
| Обозначение: | РТ/дуроид 6002 |
| Диэлектрическая постоянная: | 2,94 ± 0,04 (процесс) |
| 2,94 (дизайн) | |
| Количество слоев: | 2 слоя, многослойный |
| Вес меди: | 0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм) |
| Толщина печатной платы: | 10 мил (0,254 мм), 20 мил (0,508 мм) |
| 30 мил (0,762 мм), 60 мил (1,524 мм), 120 мил (3,048 мм) | |
| Размер печатной платы: | ≤400 мм х 500 мм |
| Паяльная маска: | Зеленый, черный, синий, желтый, красный и т. Д. |
| Чистота поверхности: | Голая медь, HASL, ENIG, OSP и т.д.. |
Базовая медь RT / druoid PCB имеет 0,5 унции, 1 унцию и 2 унции;Толщина печатной платы широкая, от 5 до 120 мил, которую должны учитывать наши дизайнеры.
Основной цвет платы RT/duroid 6002 – белый.
Печатная плата RT/duroid 6002 очень подходит для оборудования плоских и неплоских конструкций, таких как антенны, сложные многослойные схемы с соединениями внутри слоев и микроволновые схемы для аэрокосмических конструкций в агрессивных средах.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.Спасибо за ваше чтение.
Приложение: Технический паспорт RT/duroid 6002
| RT/duroid 6002 Типичное значение | |||||
| Свойство | РТ/дуроид 6002 | Направление | Единицы | Состояние | Метод испытания |
| Диэлектрическая постоянная, εПроцесс | 2,94±0,04 | Z | 10 ГГц/23℃ | МПК-ТМ-650 2.5.5.5 | |
| Диэлектрическая проницаемость, ε Расчет | 2,94 | от 8 ГГц до 40 ГГц | Метод дифференциальной длины фазы | ||
| Коэффициент рассеивания, tanδ | 0,0012 | Z | 10 ГГц/23℃ | МПК-ТМ-650 2.5.5.5 | |
| Термический коэффициент ε | +12 | Z | частей на миллион/℃ | 10 ГГц 0℃-100℃ | МПК-ТМ-650 2.5.5.5 |
| Объемное сопротивление | 106 | Z | МОм.см | А | АСТМ Д 257 |
| Удельное поверхностное сопротивление | 107 | Z | Мом | А | АСТМ Д 257 |
| Модуль растяжения | 828(120) | Х, У | МПа (кфунт/кв. дюйм) | 23℃ | АСТМ Д 638 |
| Абсолютный стресс | 6,9 (1,0) | Х, У | МПа (кфунт/кв. дюйм) | ||
| Окончательный штамм | 7.3 | Х, У | % | ||
| Модуль сжатия | 2482(360) | Z | МПа (кфунт/кв. дюйм) | АСТМ Д 638 | |
| Поглощение влаги | 0,02 | % | Д48/50 | IPC-TM-650 2.6.2.1 АСТМ Д 570 |
|
| Теплопроводность | 0,6 | Вт/м/к | 80 ℃ | АСТМ С518 | |
| Коэффициент температурного расширения (-55 до 288 ℃) |
16 16 24 |
Икс Д Z |
частей на миллион/℃ | 23℃/50% относительной влажности | МПК-ТМ-650 2.4.41 |
| тд | 500 | ℃ ТГА | АСТМ Д 3850 | ||
| Плотность | 2.1 | г/см3 | АСТМ Д 792 | ||
| Удельная теплоемкость | 0,93 (0,22) | Дж/г/к (БТЕ/мб/ОФ) |
Рассчитано | ||
| Медная кожура | 8,9 (1,6) | Фунтов на дюйм (Н/мм) | МПК-ТМ-650 2.4.8 | ||
| Воспламеняемость | В-0 | УЛ 94 | |||
| Совместимость с бессвинцовым процессом | Да | ||||
