Rogers TMM10 Двусторонние пластинки с высокой теплостойкостью для микроволнов

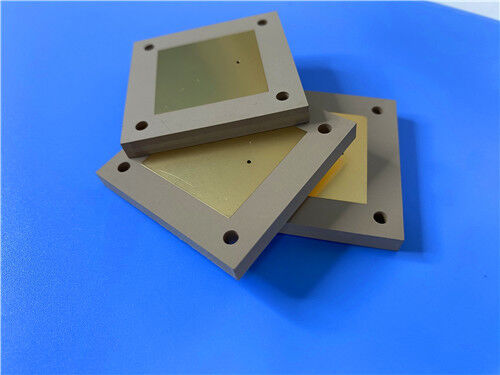

Строенный для выполнения требовательных микроволновых и точных радиочастотных проектов, этот двусторонний жесткий печатный стол использует термоустойчивую керамическую подложку Rogers TMM10.Материал объединяет в себе преимущества ПТФЕ и керамических диэлектриков, преодолевая при этом механические ограничения, с которыми сталкиваются многие традиционные высокочастотные ламинатыРазмер 63,9 × 48 мм с плотной ± 0,15 мм толерантностью измерений и толщиной готовой доски 5,1 мм,эта доска имеет поверхностную отделку ENIG без паяльной маски или шелкопряда, нанесенного на обе стороныОн основан исключительно на конструкции с отверстием и не содержит слепых каналов, поддерживающих тонкие 4/7 миллиметровые трассы/пространственные маршруты наряду с 0,25 миллиметровыми микроканалами для размещения компактных,высокоточные схемыКаждый готовый агрегат проходит полное электрическое тестирование перед отгрузкой, соответствует спецификациям IPC-класса-2 и доступен для заказа и доставки по всему миру.

Спецификации ПХБ

Этот двусторонний PCB TMM10 изготовлен с высокой точностью для микроволновых схем с высоким содержанием Dk.Его тщательно определенные структурные параметры обеспечивают надежную механическую целостность и постоянные электрические характеристикиПростая архитектура с отверстием минимизирует помехи сигнала между слоями, что делает его надежным выбором для радиочастотных схем, требующих надежной передачи сигнала.

ПКБ-стакан-вверх Структура

Этот печатный лист использует симметричную двустороннюю сборку. В его ядре находится толстое 5,08 мм (200 миллиметров) Rogers TMM10 ядро, с 35 мкм медным облицованием, ламинированным как на верхней, так и на нижней стороне.Сбалансированная конструкция соответствует скорости теплового расширения меди, который предотвращает деформацию цепи и отклонение сигнала, вызванное колебаниями температуры, обеспечивая стабильную работу для высокочастотных цепей с течением времени.

ПХБСтатистика

Эта плата предназначена для прецизионной сборки и тестирования микроволновых батарей, в ней 26 компонентов с продуманно устроенными подкладками и прокладками для удовлетворения ограничений высокого уровня Dk.Все производственные файлы экспортируются как стандартные графические работы Gerber RS-274-XЭтот универсальный формат работает с большинством оборудования для изготовления и проверки печатных плат, поддерживая точное прототипирование и постоянное объемное производство.

Введение материала Rogers TMM10

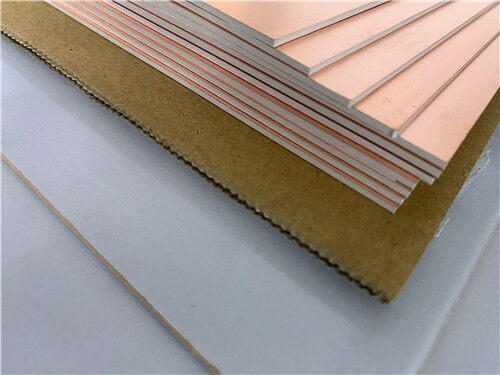

TMM10 выделяется как высококачественный термоустойчивый микроволновой композитный субстрат.Он охватывает преимущества производительности ПТФЕ и керамических диэлектрических материалов без механических недостатков и сложных требований обработки, характерных для обычных высокочастотных субстратовДоступно в широком диапазоне толщины от 0,0015 до 0,500 дюйма с плотной толерантностью толщины,Он предлагает гибкую реализацию во многих высокочастотных схемах и точных микроволновых приложениях..

Свойства

Преимущества продукта

В отличие от обычных высокочастотных субстратов, TMM10 сочетает в себе сильную механическую выносливость и хорошую совместимость процессов.

Высокая механическая прочность сопротивляется ползучести и холодным потокам, сохраняя структурную целостность при длительном рабочем напряжении.

Хорошая устойчивость к обычным химическим веществам, защищающим субстрат от повреждений во время производства и сборки.

Перед электролинейным покрытием не требуется предварительная обработка натриевым нафтанатом, что упрощает процессы обработки и повышает эффективность производства.

Химия термоустойчивой смолы поддерживает устойчивое связывание проволоки, удовлетворяя строгим требованиям к высокоточной упаковке и сборке.

Тепловое расширение, сопоставленное с медью, повышает надежность проходных отверстий и уменьшает риск отказа во время теплового цикла.

Типичные применения

Благодаря своей высокой стабильности Dk, низкой потере сигнала и надежной механической производительности, эта двусторонняя печатная пластина TMM10 широко используется в микроволновых и спутниковых секторах связи:

• Тестировщики точных чипов
• Диэлектрические поляризаторы
• Системы спутниковой связи
• GPS-антенны и антенны-накладки

Заключение

Завершенная надежной поверхностной обработкой ENIG, эта двусторонняя печатная пластина Rogers TMM10 обеспечивает высокую Dk, низкую потерю и теплоустойчивую производительность для микроволновых и радиочастотных систем.Его устойчивость к ползучему, химическая стабильность и способность связывать провода делают его подходящим для строгих производственных и эксплуатационных условий спутниковой связи, оборудования для точных испытаний и антенных систем.Каждая доска проходит полную электрическую проверку и соответствует стандартам IPC-класса-2Он поставляет индивидуальные решения PCB и глобальную доставку инженерным командам, работающим над высокочастотными электрониками по всему миру.
