| МОК: | 1pcs |
| цена: | USD9.99-99.99 |
| Стандартная упаковка: | Вакуум bags+Cartons |
| Срок доставки: | 8-9 рабочих дней |
| Способ оплаты: | T/T |
| Пропускная способность: | 5000pcs в месяц |

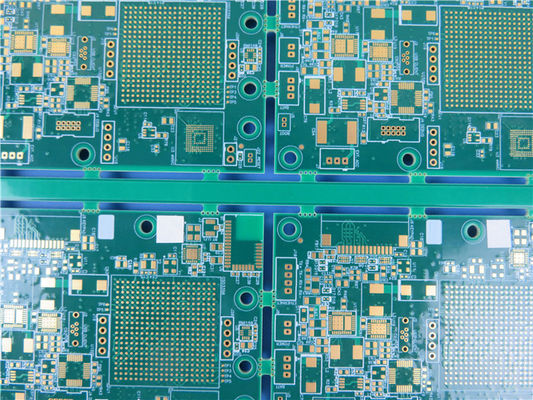

Монтажная плата PCB соединения высокой плотности (HDI) построенная на ℃ 14-Layer FR-4 Tg170 с золотом погружения
1,1 общее описание
Это тип 14 платы с печатным монтажом слоя HDI построенной на субстрате FR-4 Tg170 для применения оборудования кодека. 2,0 mm толсто с белым silkscreen на зеленой маске припоя и золотом погружения на пусковых площадках. Штабелировано PCBs содержит слои соединения высокой плотности 2+N+2, microvias на различных слоях. Основное вещество от ITEQ поставляя в 1 вверх по доске в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 панелей упакованы для пересылки.
1,2 наши преимущества
ISO9001, ISO14001, IATF16949, UL аттестовало;
Прототип к возможности объема продукции;
мастерская 16000㎡;
возможность выхода 30000㎡ в месяц;
8000 типов PCB в месяц;
Класс 3 класса 2 IPC/IPC;
Подходящий тариф продуктов первой продукции: >95%
1,3 применения HDI PCBs
Осциллограф
Беспроводная ракета -носитель
Точка подхода WiFi
4G WiFi
Маршрутизатор GSM
Системы доступа карты
Инструментирование
![]()
1,4 параметр и технические спецификации
| Количество слоев | 14-Layer |
| Тип доски | Разнослоистый PCB |
| Размер доски | 220mm x 170mm=4PCS |
| Толщина доски | 2,0 mm +/--0,16 |
| Материал доски | FR-4 |
| Поставщик доски материальный | ITEQ |
| Значение Tg материала доски | 170℃ |
| Толщина Cu PTH | ≥20 um |
| Внутренние thicknes Cu Iayer | 18 um (0.5oz) |
| Поверхностная толщина Cu | 35 um (1oz) |
| Тип маски припоя и но. модели. | LPSM, PSR-2000GT600D |
| Поставщик маски припоя | TAIYO |
| Цвет маски припоя | Зеленый цвет |
| Количество маск припоя | 2 |
| Толщина маски припоя | 14 um |
| Тип чернил Silkscreen | IJR-4000 MW300 |
| Поставщик Silkscreen | TAIYO |
| Цвет Silkscreen | Белый |
| Номер Silkscreen | 1 |
| Трассировка Mininum (mil) | 5,8 mil |
| Минимальный зазор (mil) | 6,2 mil |
| Поверхностный финиш | Золото погружения |
| RoHS требовало | Да |
| Коробоватость | 0,25% |
| Термальное ударное испытание | Пропуск, 288±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Тест Solderablity | Пропуск, 255±5℃, 5 секунд моча зону самое меньший 95% |
| Функция | Тест пропуска 100% электрический |
| Workmanship | Соответствие с классом 2 IPC-A-600H & IPC-6012C |
| Таблица сверла (mm) | |
| T1 | 0,300 |
| T2 | 0,450 |
| T3 | 0,580 |
| T4 | 0,590 |
| T5 | 0,690 |
| T6 | 0,650 |
| T7 | 1,000 |
| T8 | 1,150 |
| T9 | 1,200 |
| T10 | 1,300 |
| T11 | 1,400 |
| T12 | 1,500 |
| T13 | 1,600 |
| T14 | 1,700 |
| T15 | 2,050 |
| T16 | 2,550 |
| T17 | 3,000 |
| T18 | 3,200 |
| T19 | 3,450 |
![]()
1,5 разные виды HDI PCBs
Для того чтобы упростить PCB соединения высокой плотности, мы определяем 3 типа HDI PCBs как ниже:
1+N+1, PCBs содержат 1 сверло лазера времени и отжимать в досках HDI.
I+N+I (I≥2), PCBs содержит сверло лазера 2 времен и отжимать или больше сверла лазера времен и отжимающ, включая microvias расположенные ступенями или штабелированные на различных слоях.
Любой слой HDI, слепые vias и похороненные vias можно свободно положить на различные слои как дизайнер хотят.
![]()
