Многослойные печатные платы высокого тока FR4 ENIG для автомобилей для панели управления PLC

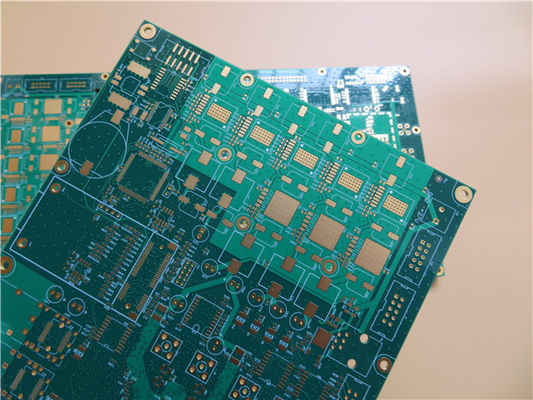

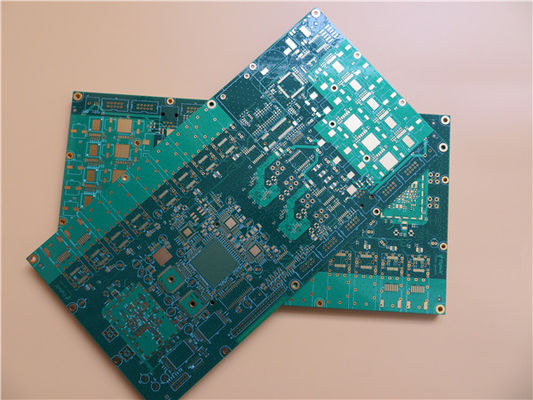

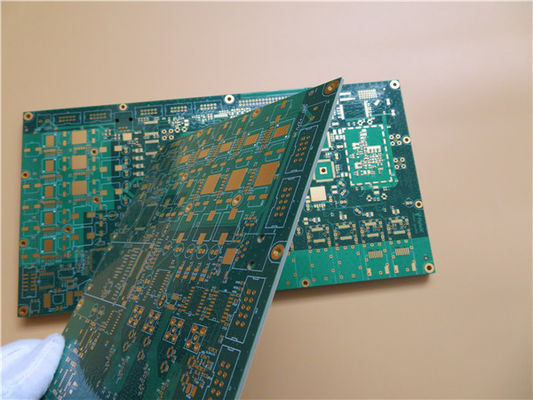

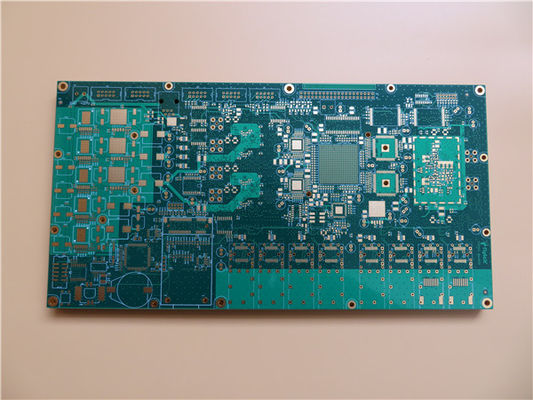

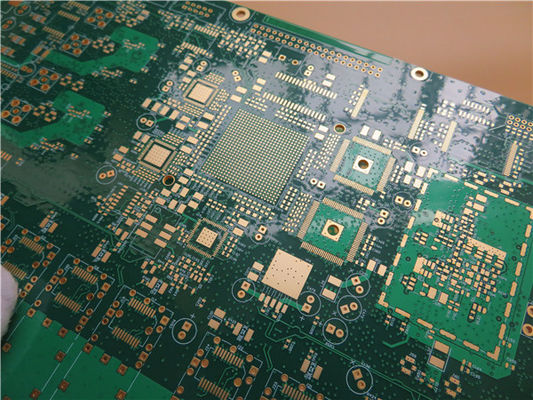

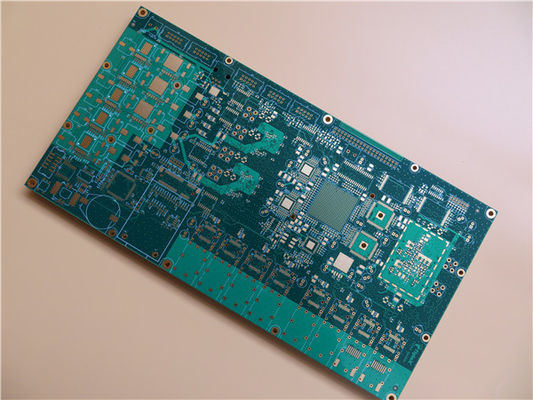

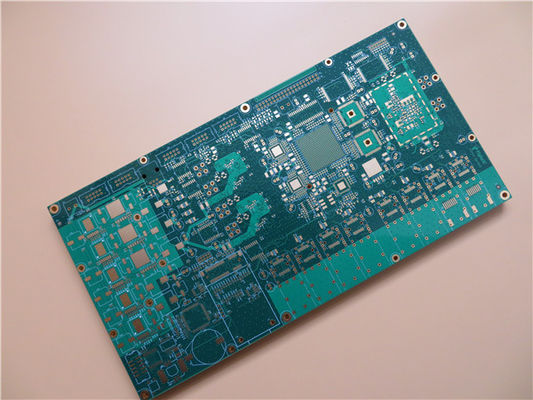

Большие изображения : Многослойные печатные платы высокого тока FR4 ENIG для автомобилей для панели управления PLC

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng
Сертификация:	UL, ISO9001, IATF16949
Номер модели:	BIC-482.V1.0

Оплата и доставка Условия:

Количество мин заказа:	1pcs
Цена:	USD9.99-99.99
Упаковывая детали:	Вакуум bags+Cartons
Время доставки:	8-9 рабочих дней
Условия оплаты:	T/T
Поставка способности:	5000pcs в месяц

контакт

Подробное описание продукта

Базовый материал:	FR-4	Количество слоев:	10 слоев
Толщина ПКБ:	2.0+/-10% ММ	Размер ПКБ:	168.38 х 273.34 мм = 1 вверх
Маска для сварки:	Зеленый	Шелковый экран:	Белый
Вес меди:	1 унция	Поверхностная отделка:	ENIG
Выделить:	Высокая плата с печатным монтажом TG автомобильная , Плата с печатным монтажом ENIG автомобильная , PCB ENIG высокий TG

Многослойный печатный лист 10 слоев 10-слойный качественный схематический щит построен на высоком Tg FR-4 для панели управления PLC

1.1 Общее описание

Это 10-слойная печатная плата, построенная на FR-4 Tg170 подложке для применения ПЛК.0 мм толщины с белым шелковым экраном на зеленой маске сварки и золотом погружения на подушкахОсновной материал из Shengyi и поставка 1 дошка. они изготовлены по IPC 6012 класс 2 с использованием предоставленных данных Гербер. каждая 20 досок упакованы для отправки.

1.2 Особенности и преимущества

Промышленный стандартный материал с высоким Tg (175°C по DSC) и отличной тепловой надежностью.

Отличная влажность во время сварки компонентов и она может избежать коррозии меди.

Инженерный дизайн предотвращает возникновение проблем в предварительном производстве.

UL признанный и соответствующий Директиве RoHS

1.3 Применение

Беспроводный адаптер USB

Обзоры беспроводных маршрутизаторов

Логика лестницы

Программируемые контроллеры

1.4 Параметр и таблица данных

Положение	Описание		Контекст

Количество слоев	10-слойный ПКБ		10 слоев доски
Тип доски	Многослойные пластинки		Многослойная плата ПКБ
Размер доски	168.38 х 273.34 мм = 1 вверх		168.38 х 273.34 мм = 1 вверх
Ламинат	Тип ламината		FR4
	Поставщик		Шэньцзы
	Tg		TG 170
	Завершенная толщина		2.0+/-10% ММ
Толщина покрытия	Толщина PTH Cu		> 20 мм
	Внутренний слой Cu Толщина		1 / 1 ОЗ
	Толщина поверхности Cu		35 мм
Маска для сварки	Тип материала		LP-4G G-05
	Поставщик		Нэн Я.
	Цвет		Зеленый
	Одно / обе стороны		Обе стороны
	Толщина S/M		>=10,0 мм
	Испытание ленты 3M		Не считайте
Легенда	Тип материала		S-380W
	Поставщик		Тай-йо
	Цвет		Белый
	Расположение		Обе стороны
	Испытание ленты 3M		Никакой очистки.
Круговая	Ширина следа (мм)		0.203+/-20% мм
	Расстояние между ними (мм)		0.203+/- 20% мм
Идентификация	Маркировка UL		94В-0
	Логотип компании		QM2
	Код даты		1017
	Место маркировки		CS
Обработка поверхности	ENIG	Никель	100 u"
		Золото	¥2u"
Испытания надежности	Испытание теплового удара		288±5°C, 10 секунд, 3 цикла
	Испытание способности к сварке		245±5°C
Функция	Электрическое испытание		233+/-5°C
Стандартный	IPC-A 600H класс 2, IPC_6012C КЛАСС 2		100%
Внешний вид	Визуальный осмотр		100%
	Уорп и виток		<= 0,75%
Прочие	Толщина V-реза		00,4±0,1 мм
	Угол		30+/- 5
Стол сверла (мм)	Нет, нет.	PTH/NPTH	Размер
	1	Y	0.500*1.00 +/-0.075
	2	Y	0.508+/-0.075
	3	Y	0.610+/-0.075
	4	N	0.700+/-0.075
	5	Y	0.711+/-0.075
	6	Y	0.914+/-0.075
	7	N	1.118+/-0.075
	8	N	1.219+/-0.075
	9	N	1.524+/-0.075
	10	N	1.600+/-0.075
	11	Y	2.540+/-0.075
	12	Y	2.997+/-0.075
	13	N	3.500+/-0.075

1.5 Конструкция для изготовления (6)

Серийный номер.	Процедура	Положение	Производственные мощности
			Большой объем (S<100 м2)	Средний объем (S<10 м2)	Прототип ((S<1m2)

80	Особая толерантность	Толщина доски испытания летающего зонда	0.6-4.0 мм.
81		Размер панели испытания летающего зонда	Размер ≤900X600 мм. Небольшие размеры могут быть компенсированы с помощью производственной процедуры
82		Размер панели метода испытания светильников	Размер≤460X380 мм, Малый размер может быть компенсирован с помощью производственной процедуры
83		Толщина панели измерительного устройства	00,4-6,0 мм
84		Толерантность отверстия для прессовой установки	± 2 миллилитров
85		Толерантность NPTH	± 2 миллилитров
86		Толерантность толщины ПКБ	1.0mm≥ толщина ПКБ, допустимость ±0,1mm;1,0mm≤ толщина ПКБ, допустимость ±10%
87		Толерантность глубины отверстия для противозагрузки	±0,2 мм
88		Толерантность глубины слепого отверстия	±0,2 мм
89		Максимальный размер перевозки	Размер≤1200X600 мм ((двойная сторона, испытания не требуется)
90			Размер ≤1000X600 мм ((многослойный, испытания не требуется)
91		Минимальный размер перевозки	10х10 мм
92		Толщина ПКБ HASL	0.8-3.0 мм ((Отверстие менее 0,5 мм следует использовать через розетку или маску-палатку))
93		HASL PCB Размер	Размер ≤600x460 мм
94		Толщина ПКБ	0.15-7.0 мм
95		Глубина канавки в V	00,8-3,2 мм
96		Расстояние непрямых в-разводов	≥ 7 мм
97		Максимальный диаметр сверла	Размер ≤ 6,5 мм (для отверстий более 6,5 мм используется противобор или маршрутизатор, минимальное допустимое допустимое ± 0,1 мм)
98		Максимальный диаметр противотопа	Размер≤6,5mm Countersink может использоваться для бурения или маршрутизации)
99		Расстояние до бебеля	Размер ≥11 мм	Размер ≥5 мм	Размер ≥5 мм
100		Толщина очищаемой маски	00,2-1,5 мм ±0,15 мм

Многослойные печатные платы высокого тока FR4 ENIG для автомобилей для панели управления PLC 1
