Трудная монтажная плата PCB FR4 медицинского оборудования золота 0.8mm

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-486.V1.0

Основное вещество:

Отсчет слоя:

2 слоя

Толщина PCB:

0,8 mm ±0.08

Размер PCB:

177 x 65 =6 ВВЕРХ

Маска припоя:

Синь Matt

Silkscreen:

Белый

Медный вес:

Поверхностный финиш:

Выборочное трудное золото на пусковых площадках 10 u»

Выделить:

Трудный PCB медицинского оборудования золота

PCB медицинского оборудования 0.8mm

монтажная плата FR4 0.8mm

Описание продукта

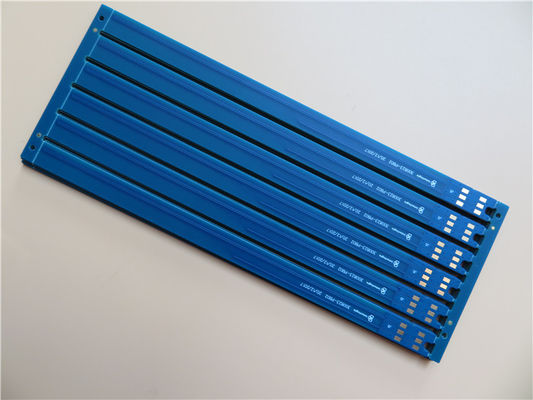

Монтажная плата FR-4 слоя 0.8mm PCB выборочного трудного золота двойная для оборудования безопасностью

1,1 общее описание

Это тип двойного, который встали на сторону PCB построенного на субстрате FR-4 с Tg 150°C для применения оборудования безопасностью. 0,8 mm толсто с белым silkscreen (Taiyo) на матовой голубой маске припоя (Kuangshun) и выборочным трудным золотом на пусковых площадках. Основное вещество от ITEQ поставляя 6 вверх по PCBs в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 40 панелей упакованы для пересылки.

1,2 особенности и преимущества

Выдающие термальное сопротивление и соответствующий для неэтилированного процесса;

Покрытое толстое золото Au-Co сплав, очищенность достигаемости 99,7% золота и толщина низложения может достигнуть 1 к 3 um толстые;

Хорошее сопротивление носки и низкое контактное сопротивление;

Встрече вашего PCB от прототипа к массовому производству;

UL узнал и RoHS Директивн-уступчивое;

Опытные люди продаж и умелые обслуживания клиента;

1,3 применения

Сбор информации

Система слежения автомобиля

Системы управления доступом двери

Системы радио микроволны

1,4 параметр и технические спецификации

РАЗМЕР PCB	177 x 65 =6 ВВЕРХ
ТИП ДОСКИ	Двойник встал на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	нет
STACKUP СЛОЯ	медь ------- слой 18um (0.5oz) +plate ВЕРХНИЙ
	FR-4 0,7 mm
	медь ------- слой СРЕДСТВА 18um (0.5oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 15 mil/6,5
Минимальные/максимальные отверстия:	0,3 mm/3,5 mm
Количество различных отверстий:	2
Количество буровых скважин:	35
Количество филированных слотов:	5
Количество внутренних вырезов:	0
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4 Tg150℃, er<5>
Окончательная фольга внешняя:	1 oz
Окончательная фольга внутренняя:	0 oz
Окончательная высота PCB:	0,8 mm ±0.08
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Выборочное трудное золото на пусковых площадках 10 u»
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя:	Синь Matt, KSM-S6189BLM1
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса, v-отрезок
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Покрытый через отверстие (PTH), минимальный размер 0.3mm.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

1,5 возможность 2020 платы с печатным монтажом

Параметр	Значение
Отсчеты слоя	1-32
Материал субстрата	FR-4 (включая высокий Tg 170, высокое CTI>600V); Основанный алюминий; Основанная медь; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc…; Arlon AD450, AD600 etc; PTFE F4B DK2.2, DK2.65 etc…; Polyimide и ЛЮБИМЕЦ.
Максимальный размер	Тест летая: 900600mm, тест 460380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски	±0.0059» (0.15mm)
Толщина PCB	0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm)	±8%
Допуск толщины (t<0.8mm)	±10%
Толщина слоя изоляции	0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след	0,003" (0.075mm)
Минимальный космос	0,003" (0.075mm)
Наружная медная толщина	35µm--420µm (1oz-12oz)
Внутренняя медная толщина	17µm--420µm (0.5oz - 12oz)
Буровая скважина (механическая)	0,0059" - 0,25" (0.15mm--6.35mm)
Законченное отверстие (механическое)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое)	0,00295" (0.075mm)
Регистрация (механическая)	0,00197" (0.05mm)
Коэффициент сжатия	12:1
Тип маски припоя	LPI
Минимальный мост Soldermask	0,00315" (0.08mm)
Минимальный зазор Soldermask	0,00197" (0.05mm)
Штепсельная вилка через диаметр	0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса	±10%
Поверхностный финиш	HASL, HASL ЕСЛИ, ENIG, олово Imm, Imm Ag, OSP, палец золота
