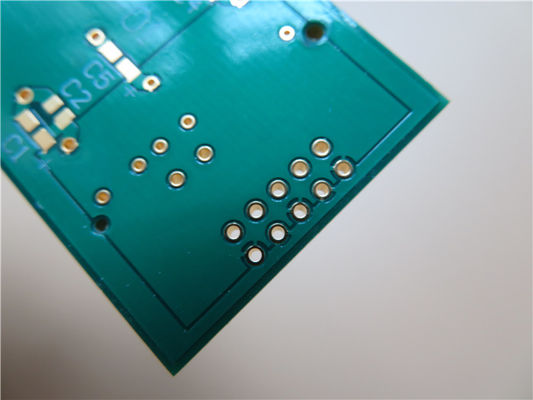

Удваивает PCB медицинского оборудования слоя 2.4mm с медью 2oz

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-493.V1.0

Основное вещество:

Отсчет слоя:

2 слоя

Толщина PCB:

2,4 mm ±0.2

Размер PCB:

65,5 x 33.75mm=1PCS

Маска припоя:

ЗЕЛЕНЫЙ ЦВЕТ

Silkscreen:

Белый

Медный вес:

Поверхностный финиш:

золото погружения

Выделить:

PCB медицинского оборудования 2oz

PCB медицинского оборудования 2.4mm

PCB слоя 2.4mm двойной

Описание продукта

Толстая доска PCB слоя монтажной платы PCB 2.4mm двойная построенная на FR-4 с медью 2oz для несущей SATA

Профиль продукта

1,1 общее описание

Это тип двойника 2 oz встало на сторону PCB построенным на субстрате FR-4 с Tg 150°C для применения микро- доски несущей SATA. 2,4 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золоте погружения (золоте 4 микродюймов) на пусковых площадках. Основное вещество от ITEQ поставляя одиночный PCB. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 панелей упакованы для пересылки.

1,2 особенности и преимущества

Средний субстрат Tg с очень низкой абсорбцией Moisure и лучшим сопротивлением CAF

Высокое solderability, не усиливать монтажных плат и меньше загрязнения поверхности PCB.

ISO9001, ISO14001, UL аттестовало изготовляя фабрику.

квадратная возможность месяца метра 30000

Профессиональные и опытные инженеры

12 часа цитаты

Возможность объема продукции

1,3 применения

Аварийная система

Долгосрочная антенна WiFi

Консультация PLC программируя

Модульный осциллограф

Приемные устройства оптического волокна

1,4 параметр и технические спецификации

РАЗМЕР PCB	65,5 x 33.75mm=1PCS
ТИП ДОСКИ	Двойной, который встали на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- слой 52.5um (1.5oz) +plate ВЕРХНИЙ
	FR-4 2.3mm
	медь ------- слой СРЕДСТВА 52.5um (1.5oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 23 mil/7,7
Минимальные/максимальные отверстия:	0,7 mm/3,2 mm
Количество различных отверстий:	6
Количество буровых скважин:	23
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4 Tg150℃, er<5>
Окончательная фольга внешняя:	2 oz
Окончательная фольга внутренняя:	2 oz
Окончательная высота PCB:	2,4 mm ±0.2
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения (12,1%) 0.1µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНИЙ и нижний.
Цвет компонентного сказания	Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Покрытый через отверстие (PTH), минимальный размер 0.7mm.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.
