Малопотертый разнослоистый напечатанный высокоскоростной PCB M6 теплостойкий

МОК:	1PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-173.V1.0

Основное вещество:

Низкая стеклянная ткань DK

Отсчет слоя:

Разнослоистый PCB, гибридный PCB

Толщина PCB:

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.6mm, 1.8mm, 2.0mm

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP etc…

Выделить:

Разнослоистый напечатанный высокоскоростной PCB

Теплостойкий разнослоистый напечатанный PCB

PCB мобильной сети разнослоистый напечатанный

Описание продукта

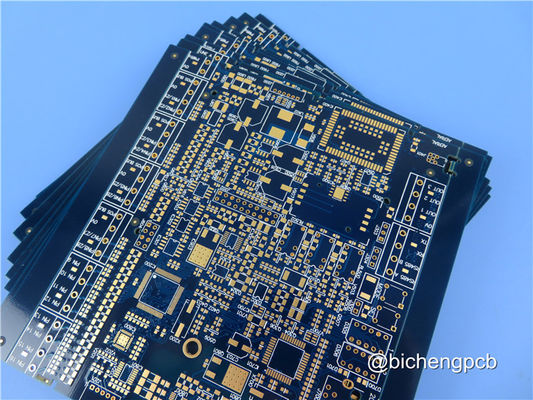

M6 Высокоскоростная многослойная печатная плата Megtron 6 с низкими потерями PCB

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Дорогие друзья,

Сегодня я расскажу о типе высокоскоростной многослойной печатной платы с низкими потерями: печатной плате M6 R-5775.

Megtron 6 — это материал для печатных плат со сверхнизкими потерями и высокой термостойкостью, разработанный для мобильных, сетевых и беспроводных приложений и т. д. Основными свойствами Megtron 6 являются низкая диэлектрическая проницаемость (DK) и коэффициент диэлектрических потерь (DF), низкие потери при передаче. и высокой термостойкостью.

Номера деталей

Стеклоткань с низкой диэлектрической проницаемостью (Dk) - ламинат R-5775(N) / PrepregR-5670(N)

Стандартная стеклоткань E - ламинат R-5775 / PrepregR-5670

Они Особенностилow Dk = 3,7 (@ 1 ГГц), низкий Df = 0,002 (@ 1 ГГц), епревосходная надежность сквозного отверстия (в 5 раз выше, чем у нашего обычного материала FR4 с высокой Tg), лпайка без задиров, соответствующая требованиям ROHS, чвысокая термостойкость.M6 также обеспечивает превосходные межсоединения высокой плотности (HDI) и тепловые характеристики.

Наши возможности печатных плат (Megtron 6)

Материал печатной платы:	Стеклянная ткань с низким ДК
Обозначение:	Ламинат Р-5775(Г), Препрег Р-5670(Г)
Диэлектрическая постоянная:	3,61 на частоте 10 ГГц
Коэффициент рассеяния	0,004 на частоте 10 ГГц
Количество слоев:	Многослойная печатная плата, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм)
Толщина печатной платы:	0,4 мм, 0,6 мм, 0,8 мм, 1,0 мм, 1,6 мм, 1,8 мм, 2,0 мм
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP и т. д.

Основные приложения

Антенна (автомобильный радар миллиметрового диапазона, базовая станция)

оборудование инфраструктуры ИКТ,

Измерительный инструмент,

Супер компьютер,

Типичное значение R-5775

Свойство			Единицы	Метод испытания	Состояние	Типичное значение
ТЕРМИЧЕСКИЙ	Температура стеклования (Tg)		С	ДСК	По получении	185
	Температура стеклования (Tg)			прямой доступ к памяти	По получении	210
	Температура термического разложения		С	ТГА	По получении	410
	Время Делам (T288)	Без меди	Мин.	МПК ТМ-650 2.4.24.1	По получении	> 120
	Время Делам (T288)	С медью	Мин.	МПК ТМ-650 2.4.24.1	По получении	> 120
	КТР: α1	X - ось ppm/C	частей на миллион / С	МПК ТМ-650 2.4.24	< Тг	14 - 16
		Y - ось ppm/C	частей на миллион / С	МПК ТМ-650 2.4.24	< Тг	14 - 16
		Z - ось ppm/C	частей на миллион / С	МПК ТМ-650 2.4.24	< Тг	45
	КТР: α2	Z - ось ppm/C	частей на миллион / С	МПК ТМ-650 2.4.24	> Тг 260	260
ЭЛЕКТРИЧЕСКИЙ	Объемное сопротивление		МОм - см	МПК ТМ-650 2.5.17.1	С-96/35/90	1 х 10⁹
	Удельное поверхностное сопротивление		МОм	МПК ТМ-650 2.5.17.1	С-96/35/90	1 х 10⁸
	Диэлектрическая проницаемость (Dk)	@ 1 ГГц	/	МПК ТМ-650 2.5.5.9	С-24/23/50	3,71
	Диэлектрическая проницаемость (Dk)	@ 10 ГГц	/	МПК ТМ-650 2.5.5.5	С-24/23/50	3,61
	Коэффициент рассеяния ( Df )	@ 1 ГГц	/	МПК ТМ-650 2.5.5.9	С-24/23/50	0,002
	Коэффициент рассеяния ( Df )	@ 10 ГГц	/	МПК ТМ-650 2.5.5.5	С-24/23/50	0,004
ФИЗИЧЕСКИЙ	Впитывание воды		%	МПК ТМ-650 2.6.2.1	Д-24/23	0,14
	Прочность на отрыв	1 унция (H-VLP)	кН/м	МПК ТМ-650 2.4.8	Как получено 0,8	0,8
	Воспламеняемость		/	UL	С-48/23/50	94В-0

Малопотертый разнослоистый напечатанный высокоскоростной PCB M6 теплостойкий 0

Список материалов Megtron 6 на складе (по состоянию на сентябрь 2021 г.)

Элемент	Толщина (мил)	Толщина (мм)	Состав	Вес меди (унции)	Тип меди
R5775G	2.0	0,050	1035*1	Ч/Ч	ХВЛП
R5775G	2,6	0,065	1080*1	Ч/Ч	ХВЛП
R5775G	3.0	0,075	1078*1	1,0/1,0	RTF
R5775G	3.0	0,075	1078*1	Ч/Ч	RTF
R5775G	3.0	0,075	1078*1	1,0/1,0	ХВЛП
R5775G	3.0	0,075	1078*1	Ч/Ч	ХВЛП
R5775G	3,9	0,100	3313*1	Ч/Ч	RTF
R5775G	3,9	0,100	3313*1	1,0/1,0	RTF
R5775G	5,9	0,150	1080*2	2,0/2,0	RTF
R5775G	9,8	0,250	2116*2	Ч/Ч	RTF

Малопотертый разнослоистый напечатанный высокоскоростной PCB M6 теплостойкий 1

Мы можем предоставить вам прототипы, небольшие партии и печатные платы массового производства.Любые вопросы, пожалуйста, не стесняйтесь обращаться к нам.

Спасибо за ваше чтение.
