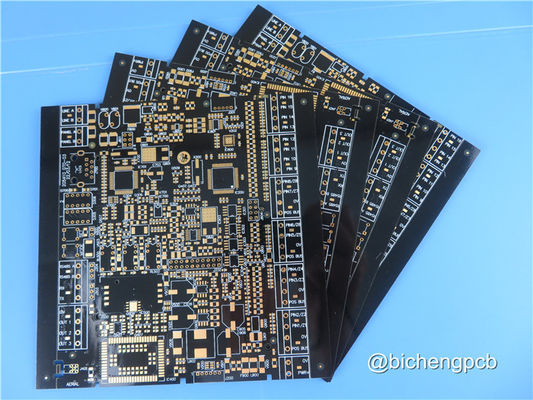

Золото погружения 4 высокоскоростной слоя оценки толщины 94V-0 PCB 0.8mm

МОК:	1PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-174.V1.0

Базовый материал:

R-5775G

Количество слоев:

4 слоя

Толщина ПКБ:

0,8 мм ±0,1

Размер ПКБ:

95 х 96 мм = 1 вверх

Маска для сварки:

Черный

Шелковый экран:

Белый

Вес меди:

Внутренний слой - 0,5 унции, а внешний - 1 унция.

Поверхностная отделка:

Золото погружения

Выделить:

Золото погружения 4 слоя PCB

PCB толщины 0.8mm высокоскоростной

высокоскоростной PCB 94V-0

Описание продукта

Краткое введение

Этот тип 4-слойной платы построен на Megtron6 (M6) R-5775G высокоскоростном низкоубыточном материале. Внешний слой с весом 1 унции меди и черной сварной маской, напечатанной как с верхней, так и с нижней стороны.Подкладки покрыты неэлектрическим никелем и золотом погружения (ENIG)Каждые 50 досок вакуумно упакованы для отправки.

Спецификации ПХБ

Размер ПКБ	95 х 96 мм = 1 вверх
Тип доски	Многослойные печатные платы
Количество слоев	4 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Да, да.
СТРАНКОВАНИЕ слоев	медь ------- 17um ((0,5 унций) + пластина верхний слой
	Препрег
	медь ------- 18um ((0,5 унций)
	R-5775G 0,25 мм
	медь ------- 18um ((0,5 унций)
	Препрег
	медь ------- 17um ((0,5 унций) + пластина BOT слой
Технологии
Минимальные следы и пространство:	4 милли / 4 милли
Минимальные / максимальные отверстия:	00,3 мм / 6,0 мм
Количество различных отверстий:	2
Количество отверстий:	6
Количество измельченных слотов:	1
Количество внутренних отрезков:	- Нет.
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	R-5775G
Окончательная фольга внешняя:	10,0 унций
Внутренняя конечная фольга:	0.5 унций
Окончательная высота ПХБ:	00,8 мм ± 0.1
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото погружения, 22%
Маска для сварки применяется:	Верхний и нижний слои
Цвет маски для сварки:	Черный
Тип паяльной маски:	Куангшунь
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Верхний слой
Цвет легенды компонента	Белый
Наименование или логотип производителя:	Никаких
ВИА	Плотное отверстие (PTH), минимальный размер 0,3 мм.
Оценка воспламеняемости	94В-0
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

Золото погружения 4 высокоскоростной слоя оценки толщины 94V-0 PCB 0.8mm 0

Процесс производства многослойных ПТХ-ПКБ (через заполнение)

(1) Обрезание материалов

(2) Внутренний слой сухой пленки

(3) Внутренний слой гравирования

4) AOI 1

(5). Черное окисление

(6). Фрезерная рамка

(7) Бурение внутреннего слоя

(8). PTH 1

(9). Внутренний слой сухой пленки

(10). Покрытие шаблоном 1

(11) Пополненный

(12) Бурение внешнего слоя

(13). ПТХ 2

(14). Покрытие шаблоном 2

(15). Внешний слой сухой пленки

(16) Электропластировка медной оловы

(17). Очищение и гравирование

(18) AOI 2

(19). Маска для сварки

(20). Шелковое печать

(21) Поверхностная отделка

(22) Электрические испытания

(23) Проли Контуринг

(24) ФКК

(25) Упаковка

(26) Доставка

Золото погружения 4 высокоскоростной слоя оценки толщины 94V-0 PCB 0.8mm 1

ГлавныйПрименение:

Антенна (автомобильный радар миллиметровых волн, базовая станция)

Оборудование инфраструктуры ИКТ

Измерительный прибор

Суперкомпьютер

Золото погружения 4 высокоскоростной слоя оценки толщины 94V-0 PCB 0.8mm 2

УМЕНИЕ

2500-3000 типов каждый месяц.

ЗОНА ОБЩЕСТВОЙ

Северная Америка, Океания, Юго-Восточная Азия, Восточная Европа, Африка, Латинская Америка, Западная и Южная Европа, Северная Европа, Центральная и Южная Азия, Ближний Восток.
