Высокая плата с печатным монтажом S1000-2MB Prepreg PCB Tg с золотом погружения

МОК:	1PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-504.V1.0

Base material:

High Tg, High Performance and Low CTE Epoxy Resin

PCB thickness:

0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm

Layer count:

Double Layer, Multilayer, Hybrid PCB

PCB size:

≤400mm X 500mm

Solder mask:

Green, Black, Matt Black, Blue, Matt Blue, Yellow, Red etc.

Copper weight:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)

Surface finish:

Bare copper, HASL, ENIG, OSP, Immersion tin, Immersion Silver etc..

Выделить:

Высокая плата с печатным монтажом PCB Tg

Плата с печатным монтажом PCB золота погружения

плата с печатным монтажом PCB 0.6mm

Описание продукта

Высокотемпературная печатная плата (PCB)наОснове S1000-2M и препреге S1000-2MBс иммерсионным золотом

(Печатные платы изготавливаются на заказ, представленные изображения и параметры приведены только для справки)

Общее описание

S1000-2M - это тип высокотемпературного материала для печатных плат, произведенный компанией Shengyi, обладающий высокими характеристиками и низким CTE, подходящий для многослойных печатных плат. Толщина варьируется от 0,05 мм до 3,2 мм, вес меди от 0,5 унции до 3 унций и т. д.

Особенности

- Совместимый с бессвинцовым припоем FR-4 ламинат: Обеспечивает соответствие экологическим требованиям и поддерживает современные процессы пайки.

- Высокая температура стеклования (Tg 170°C): Обеспечивает превосходную термическую стабильность, предотвращая деформацию при экстремальных температурах.

- Совместимость с УФ-блокировкой/AOI: Повышает точность контроля и предотвращает ложные показания во время автоматического оптического контроля.

- Исключительная термостойкость: Сохраняет структурную и электрическую целостность в условиях высоких температур.

- Сниженный CTE по оси Z: Минимизирует напряжение в металлизированных отверстиях, повышая надежность при термическом циклировании.

- Превосходная устойчивость к CAF: Противостоит образованию проводящих анодных нитей, обеспечивая долгосрочную электрическую надежность.

- Низкое водопоглощение: Защищает от деградации, вызванной влагой, в условиях повышенной влажности.

- Отличная технологичность: Позволяет выполнять точное сверление, фрезерование и изготовление без повреждения материала.

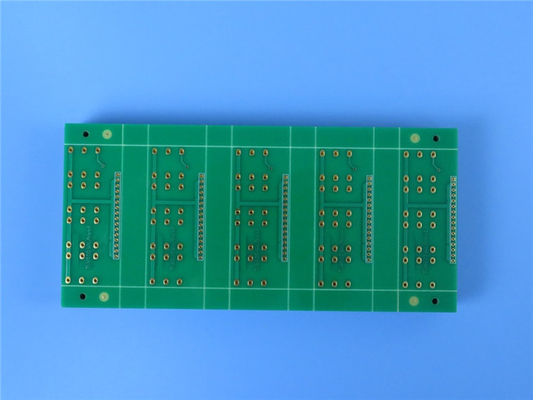

Высокая плата с печатным монтажом S1000-2MB Prepreg PCB Tg с золотом погружения 0

Применение

Компьютеры

Связь

Автомобильная электроника

Подходит для печатных плат с большим количеством слоев

Наши возможности по производству печатных плат (S1000-2M)

Материал печатной платы:	Высокотемпературная, высокопроизводительная эпоксидная смола с низким CTE
Обозначение:	S1000-2M
Диэлектрическая проницаемость:	4,6 при 10 ГГц
Количество слоев:	Двухслойные, многослойные, гибридные печатные платы
Вес меди:	0,5 унции (17 µм), 1 унция (35µм), 2 унции (70µм), 3 унции (105µм)
Толщина печатной платы:	0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм, 1,8 мм, 2,0 мм, 2,4 мм, 3,0 мм, 3,2 мм
Размер печатной платы:	≤400 мм X 500 мм
Паяльная маска:	Зеленая, черная, матовая черная, синяя, матовая синяя, желтая, красная и т. д.
Покрытие поверхности:	Медная фольга, HASL, ENIG, OSP, иммерсионное олово, иммерсионное серебро и т. д.
Технология:	HDI, переходное отверстие в площадке, контроль импеданса, слепые/заглубленные переходные отверстия, краевое покрытие, BGA, отверстия с утоплением и т. д.

Общие свойства S1000-2M

Испытания	Метод испытания	Условия испытания	Единица измерения	Типичное значение
Tg	IPC-TM-650 2.4.24.4	DMA	℃	185
Tg	IPC-TM-650 2.4.25D	DSC	℃	180
Td	IPC-TM-650 2.4.24.6	TGA (5% W.L)	℃	355
T260	IPC-TM-650 2.4.24.1	TMA	мин	>60
T288	IPC-TM-650 2.4.24.1	TMA	мин	30
T300	IPC-TM-650 2.4.24.1	TMA	мин	15
Термический стресс	IPC-TM-650 2.4.13.1	288℃, погружение в припой	с	>100
CTE (по оси Z)	IPC-TM-650 2.4.24	До Tg	ppm/℃	41
	IPC-TM-650 2.4.24	После Tg	ppm/℃	208
	IPC-TM-650 2.4.24	50-260℃	%	2.4
Диэлектрическая проницаемость (1 ГГц)	IPC-TM-650 2.5.5.9	C-24/23/50	-	4.6
Тангенс угла диэлектрических потерь (1 ГГц)	IPC-TM-650 2.5.5.9	C-24/23/50	-	0.018
Объемное сопротивление	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ-см	8.7×10⁸
Поверхностное сопротивление	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ	2.2×10⁷
Дугостойкость	IPC-TM-650 2.5.1	D-48/50+D-0.5/23	с	133
Диэлектрическая прочность	IPC-TM-650 2.5.6	D-48/50+D-0.5/23	кВ	>45
Прочность на отслаивание (1 унция)	IPC-TM-650 2.4.8	288℃/10с	Н/мм [фунт/дюйм]	1.3 [7.43]
Прочность на изгиб (LW/CW)	IPC-TM-650 2.4.4	A	МПа	567/442
Водопоглощение	IPC-TM-650 2.6.2.1	D-24/23	%	0.08
Воспламеняемость	UL94	C-48/23/50	Рейтинг	V-0
CTI	IEC60112	A	Рейтинг	PLC 3
