| Базовый материал: | Керамический наполненный ПТФЕ/Тканные стекловолокна | Отсчет слоя: | Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB |
|---|---|---|---|
| Толщина PCB: | 15миллиметров (0,381 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 30миллиметров (0,762 м | Размер PCB: | ≤400 мм х 500 мм |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. | Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Окончание поверхности: | Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом et | ||
| Высокий свет: | доска Pcb микроволновой печи 15mil,Гибридная монтажная плата микроволновой печи,Платы с печатным монтажом микроволны TC600 |
||

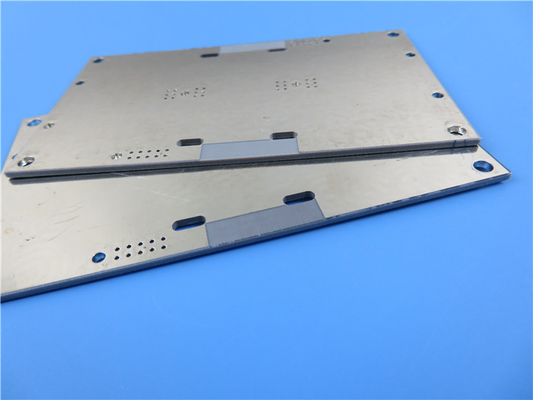

TC600 микроволновые печатные платыс толщиной 15 миллилитров 20 миллилитров 30 миллилитров 50 миллилитров 60 миллилитров TC600 высокочастотный ПКБ с погружением серебра
(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Общее описание
Rogers' (Arlon) TC600 - это тканеная стекловолокно-укрепленная, повышенная теплопроводность керамика наполненная, композит на основе PTFE.Он предназначен для повышения теплопередачи благодаря лучшей в своем классе теплопроводности.Повышенная теплопроводность (1,1 Вт/мк) обеспечивает более высокую производительность, уменьшает горячие точки и повышает надежность устройства.Более низкие потери приводят к более высокому увеличению усилителя и эффективности антенныСтабильная диэлектрическая постоянная находится в широком диапазоне температур (-75 ppm/oC -40°C - 140°C).Это помогает усилителям мощности и конструкторам антенн максимизировать прибыль и минимизировать потерю мертвой полосы пропускания из-за дрейфа диэлектрической постоянной при изменении температуры работыОн имеет низкий Z-Direction CTE и механическая прочность также значительно улучшена для 6,15 диэлектрической постоянной рынка.
Особенности
1Очень низкая потеря тангенса (0,002 на 10 ГГц) обеспечивает более высокую эффективность усилителя или антенны
2Механическая прочность улучшает обработку и надежность, заменяет хрупкие ламината, которые не могут выдержать обработку, удар или силы высокого прироста
3Низкий коэффициент теплового расширения на осях X, Y и Z (9, 9 и 35 ppm/°C) соответствует активным компонентам для соединителей низконапряженной сварки
4. Высокая прочность для надежных узких линий
Преимущества
1. Уменьшение тепла, вырабатываемого потерими на линии электропередачи
2Рассеивание и управление теплом
3. Заменить керамику в некоторых применениях
4Большие размеры панелей для многочисленных схем для снижения затрат на обработку
Типичные свойства TC600
| 1. Электрические свойства | |||
| Диэлектрическая постоянная (может варьироваться в зависимости от толщины) | |||
| @1,8 МГц | - | 6.15 | Резонансная полость |
| @10 ГГц | - | 6.15 | IPC TM-650 2.5.5.5 |
| Фактор рассеивания | |||
| @1,8 ГГц | - | 0.0017 | Резонансная полость |
| @10 ГГц | - | 0.002 | IPC TM-650 2.5.5.5 |
| Температурный коэффициент диэлектрика | - | ||
| TCεr @ 10 ГГц (-40-150°C) | ppm/oC | -75 | IPC TM-650 2.5.5.5 |
| Сопротивляемость объема | |||
| C96/35/90 | MΩ-см | 1.6х109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-см | 2.4х108 | IPC TM-650 2.5.17.1 |
| Сопротивляемость поверхности | |||
| C96/35/90 | MΩ | 3.1х109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0х108 | IPC TM-650 2.5.17.1 |
| Электрическая сила | Вольт/миль (кВ/мм) | 850 (34) | IPC TM-650 2.5.6.2 |
| Диэлектрический разрыв | kV | 62 | IPC TM-650 2.5.6 |
| Сопротивление дуги | Второй | >240 | IPC TM-650 2.5.1 |
| 2Тепловые свойства | |||
| Температура разложения (Td) | |||
| Первоначальный | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| T288 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| T300 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| Тепловое расширение, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Тепловое расширение, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| Процент расширения по оси z (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3Механические свойства | |||
| Прочность очистки до меди (1 унция/35 микрон) | |||
| После теплового стресса | В литрах/дюймах (Н/мм) | 10 (1.8) | IPC TM-650 2.4.8 |
| При повышенных температурах (150oC) | В литрах/дюймах (Н/мм) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Послепроцессные решения | В литрах/дюймах (Н/мм) | 9 (1.6) | IPC TM-650 2.4.8 |
| Модуль молодого | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Прочность на изгибе (машина/переход) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Прочность на тягу (машина/переход) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Модуль сжатия | kpsi (MPa) | АСТМ D-3410 | |
| Соотношение Poisson's | - | АСТМ D-3039 | |
| 4. Физические свойства | |||
| Поглощение воды | % | 0.02 | IPC TM-650 2.6.2.1 |
| Плотность окружающей среды 23oC | г/см3 | 2.9 | ASTM D792 Метод А |
| Теплопроводность (ось z) | W/mK | 1.1 | АСТМ E1461 |
| Теплопроводность (x, y) | W/mK | 1.4 | АСТМ E1461 |
| Специфическая температура | J/gK | 0.94 | АСТМ E1461 |
| Возгораемость | класс | V0 | UL-94 |
| NASA Выброс газов, 125oC, ≤10-6 торр | |||
| Общая потеря массы | % | 0.02 | NASA SP-R-0022A |
| Собранные летучие | % | 0 | NASA SP-R-0022A |
| Водяной пар восстановлен | % | 0 | NASA SP-R-0022A |
Наша способность PCB (TC600)
| ПКБ-материал: | Керамический наполненный ПТФЕ/Тканные стекловолокна |
| Наименование: | TC600 |
| Диэлектрическая постоянная: | 6.15 (10 ГГц) |
| Фактор рассеивания | 0.002 (10 ГГц) |
| Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: | 15миллиметров (0,381 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 30миллиметров (0,762 мм), 50миллиметров (1,27 мм), 60миллиметров (1,524 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм), 125миллиметров (3,175 мм), 150миллиметров (3,81 мм), 200миллиметров (5,08 мм), 250миллиметров (6.35 мм), 275миль (6,985мм), 500миль (12,7мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |
Типичные применения:
1Антенны цифрового аудиовещания (DAB) (спутниковое радио)
2. GPS и портативные антенны RFID-читателей
3Микроволновые комбинаторы и панели разделителей мощности в авиационной технике
4Усилители мощности, фильтры и соединители
5Малые антенны отпечатков
