Подробная информация о продукте:
Оплата и доставка Условия:
|
| базовый материал: | Не-сплетенные смеси стеклоткани/PTFE | Диэлектрическая константа:: | 2,17 или 2,20 (10 GHz) |
|---|---|---|---|
| Коэффициент энергопотерь: | 0,0013 (10 GHz) | Медный вес: | 1 унция (35 мкм), 2 унции (70 мкм) |
| Выделить: | Не сплетенный PCB стеклоткани высокочастотный,PCB PTFE высокочастотный,PCB IsoClad высокоскоростной |
||

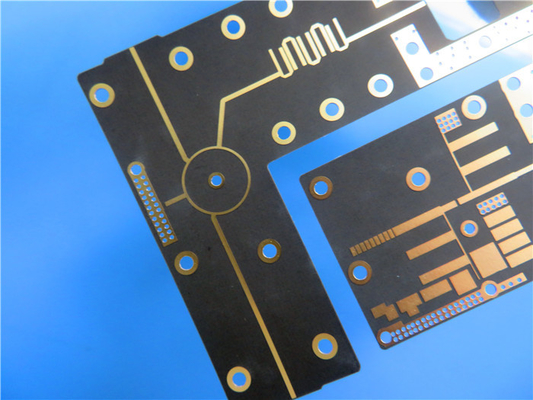

Высокочастотный PCB построенный на Rogers IsoClad 917 не-сплетенных материалов fiberglass/PTFE
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Краткое введение
Rogers IsoClad 917 ламинатов не-сплетенные смеси fiberglass/PTFE используя низкий коэффициент fiberglass/PTFE для того чтобы достигнуть самые низкие 2,17 или 2,20 диэлектрических постоянн и 0,0013 коэффициентов энергопотерь. Более длинные случайные волокна и собственнический процесс IsoClad 917 обеспечить единообразие большей сохранности формы и диэлектрического постоянного чем конкуренты в подобных классах. Не-сплетенное подкрепление стеклоткани, более менее твердое чем сплетенная стеклоткань, поэтому она использовала в применениях где окончательный PCB может быть согнут в форме, включая конформные антенны или антенны укручения.
Здесь некоторые особенности материала Isoclad 917. Как низкая диэлектрическая константа (Dk) 2,17 или 2,20, низкий коэффициент энергопотерь .0013 на 10GHz, весьма - низкая потеря, абсорбция низкой влаги, сильно равносвойственные в направлениях etc x, y и z.
Оно часто использовало в конформных антеннах, stripline и цепях микрополосковой линии, системах наведения, системах радиолокатора, и больше.
Наша возможность PCB (IsoClad 917)
| Материал PCB: | Не-сплетенные смеси стеклоткани/PTFE |
| Обозначение: | IsoClad 917 |
| Диэлектрическая константа: | 2,17 или 2,20 (10 GHz) |
| Коэффициент энергопотерь | 0,0013 (10 GHz) |
| Отсчет слоя: | Одиночный, который встали на сторону, двойные, который встали на сторону, разнослоистые PCB, гибридный PCB |
| Медный вес: | 1oz (35µm), 2oz (70µm) |
| Диэлектрическая толщина | 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) |
| Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом etc… |
Наши преимущества
Основанный в 2003, CO. технологии электроники Шэньчжэня Bicheng, Ltd установленный высокочастотный поставщик и экспортер PCB в Шэньчжэне Китае, разъединяя клетчатую антенну базовой станции, спутник, высокочастотные пассивные компоненты, линию микрополосковой линии и линию цепь диапазона, оборудование волны миллиметра, системы радиолокатора, цифровую антенну радиочастоты и другие поля всемирно на 19 лет. Наше высокочастотное PCBs главным образом построено на 3 высокочастотных материальных брендах: Rogers Корпорация, Taconic и Wangling. Ряды диэлектрического постоянного от 2,2 до 10,2 etc.
Мы также имеем разделения монтажной платы FR-4, гибкие цепи и ядр PCBs металла отличало как прототипы, небольшие бега к массовому производству. Мы также активно исследуем и строим такие высокие повышенно-ценные проекты как HDI, быстрый поворот PCB, управление импеданса, тяжелая доска etc. меди и backplane это делала наши продукты PCB произвести эффективные пролонгирование и комплементацию, так же, как образование интегрированной номенклатуры товаров выстраивая в ряд от низкого уровня к лидирующему.
Приложение: Типичные значения IsoClad 917
| Свойство | IsoClad 917 | Условие | Метод теста |
| Диэлектрическая константа @ 10 GHz | 2,17, 2,20 | C23/50 | IPC TM-650 2.5.5.5 |
| Коэффициент энергопотерь @ 10 GHz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Термальный коэффициент Er (ppm/°C) | -157 | -10°C к +140°C | IPC TM-650 2.5.5.5 Приспособленный |
| Прочность корки (дюйм lbs.per) | 10 | После восходящего потока теплого воздуха | IPC TM-650 2.4.8 |
| Резистивность тома (MΩ-см) | 1,5 x 10 10 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Поверхностная резистивность (MΩ) | 1,0 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Сопротивление дуги (секунды) | >180 | D48/50 | ASTM D-495 |
| Растяжимый модуль (kpsi) | 133, 120 | , 23°C | ASTM D-638 |
| Прочность на растяжение (kpsi) | 4,3, 3,8 | , 23°C | ASTM D-882 |
| Сжимающий модуль (kpsi) | 182 | , 23°C | ASTM D-695 |
| Модуль изгиба (kpsi) | 213 | , 23°C | ASTM D-790 |
| Диэлектрическое нервное расстройство (kv) | >45 | D48/50 | ASTM D-149 |
| Плотность (g/cm3) | 2,23 | , 23°C | Метод a ASTM D-792 |
| Абсорбция воды (%) | 0,04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Коэффициент восходящего потока теплого воздуха | 0°C к 100°C | IPC TM-650 2.4.24 | |
| Расширение (ppm/°C) | Mettler 3000 | ||
| X ось | 46 | Термомеханикомагнитный | |
| Y-osь | 47 | Анализатор | |
| Ось z | 236 | ||
| Термальная проводимость (W/mK) | 0,263 | 100°C | ASTM E-1225 |
| Дегазация | 125°C, торр. ≤10-6 | ||
| Потеря общей массы (%) | 0,02 | Максимум 1,00% | |
| Собранное испаряющее | 0,00 | Максимум 0,10% | |
| Condensable материал (%) | |||
| Восстановление водяного пара (%) | 0,02 | ||
| Видимый конденсат (±) | НЕТ | ||
| Воспламеняемость | Требования к встреч UL94-V0 |
C48/23/50, E24/125 | Вертикаль UL 94 горит IPC TM-650 2.3.10 |
