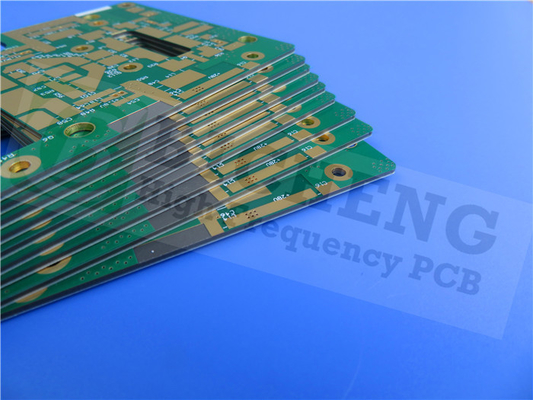

Субстрат PCB 20mil IsoClad 917 высокочастотный с маской припоя золота погружения зеленой

IsoClad 917 High Frequency PCB 20mil Substrate With Immersion Gold Green Solder Mask
IsoClad 917 High Frequency PCB 20mil Substrate With Immersion Gold Green Solder Mask IsoClad 917 High Frequency PCB 20mil Substrate With Immersion Gold Green Solder Mask

Большие изображения :  Субстрат PCB 20mil IsoClad 917 высокочастотный с маской припоя золота погружения зеленой

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-206.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1PCS
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000PCS в месяц
Подробное описание продукта
базовый материал: IsoClad 917 0.508mm Отсчет слоя: Двойная, который встали на сторону доска
Толщина Pcb: 0,6 mm ±0.1 Медный вес: 1oz
Высокий свет:

PCB ISOClad высокочастотный

,

Высокочастотный PCB 20mil

,

Монтажная плата золота погружения высокочастотная



Высокочастотная печатная плата IsoClad 917 на подложке толщиной 20 мил (0,508 мм) с иммерсионной маской из золота и зеленого припоя

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Общее описание

Это тип двухсторонней антенной печатной платы, построенной на подложке толщиной 20 мил, покрытой медью от 0,5 унции до 1 унции.Доски имеют размер 126 мм в длину и 95 мм в ширину, используемые на интеллектуальном шлеме.Поверхность контактных площадок или открытых дорожек покрыта химическим золотом, что очень хорошо подходит для пайки SMD. Зеленая паяльная маска защищает всю плату.Они производятся строго в соответствии со стандартами IPC-Class-2 и проходят 100% электрические испытания.Каждые 30 досок упаковываются в вакуумную упаковку для отгрузки.



Технические характеристики печатной платы

РАЗМЕР ПХД 126 мм х 95 мм = 1 шт.
ТИП ПЛАТЫ Высокочастотная печатная плата
Количество слоев 2 слоя
Компоненты для поверхностного монтажа ДА
Компоненты сквозного отверстия Н/Д
НАКЛАДКА СЛОЯ медь ------- 17 мкм (0,5 унции) + верхний слой пластины
Изоклад 917 0,508 мм
медь ------- 17 мкм (0,5 унции) + нижний слой пластины
ТЕХНОЛОГИИ
Минимум трассировки и пространства: 4 мил / 4 мил
Минимальные / максимальные отверстия: 0,2 мм / 1,2 мм
Количество различных отверстий: 8
Количество отверстий: 251
Количество фрезерованных пазов: 3
Количество внутренних вырезов: 3
Контроль импеданса: нет
Количество золотых пальцев: 0
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола: Изоклад 917 0,508 мм
Окончательная внешняя фольга: 1,0 унции
Окончательная внутренняя фольга: 1,0 унции
Окончательная высота печатной платы: 0,6 мм ±0,1
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности Иммерсионное золото, 31,6%
Паяльная маска применяется к: Обе стороны
Цвет паяльной маски: Зеленый
Тип паяльной маски: Глянцевый
КОНТУР/РЕЗКА Маршрутизация
МАРКИРОВКА
Сторона легенды компонента Верхняя сторона
Цвет легенды компонента Белый
Название производителя или логотип: Куаншунг
С ПОМОЩЬЮ Сквозное отверстие с покрытием (PTH), минимальный размер 0,2 мм.через заполненный и палаточный.
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ 94В-0
ДОПУСК РАЗМЕРА
Габаритный размер: 0,0059 дюйма
Покрытие платы: 0,0029 дюйма
Допуск сверла: 0,002 дюйма
ТЕСТ 100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ Во всем мире, глобально.



Субстрат PCB 20mil IsoClad 917 высокочастотный с маской припоя золота погружения зеленой 0



Наши преимущества

Компания Shenzhen Bicheng Electronics Technology Co., Ltd, основанная в 2003 году, является признанным поставщиком и экспортером высокочастотных печатных плат в Шэньчжэне, Китай, разбивая антенны базовых станций сотовой связи, спутники, высокочастотные пассивные компоненты, микрополосковые линии и цепи ленточных линий, оборудование миллиметрового диапазона, радары. систем, цифровых радиочастотных антенн и других областей по всему миру в течение 19 лет.Наши высокочастотные печатные платы в основном изготавливаются из трех марок высокочастотных материалов: Rogers Corporation, Taconic и Wangling.Диэлектрическая проницаемость колеблется от 2,2 до 10,2 и т. д.



У нас также есть подразделения печатных плат FR-4, гибких схем и печатных плат с металлическим сердечником, представленные в качестве прототипов, небольших партий до массового производства.Мы также активно исследуем и создаем такие проекты печатных плат с высокой добавленной стоимостью, как HDI, быстрый поворот, контроль импеданса, тяжелая медь, объединительная плата и т. д. Это позволило нашим продуктам для печатных плат создать эффективное продолжение и дополнение, а также сформировать линейку интегрированных продуктов. от низшего к высшему.



Наши возможности печатных плат (2022 г.)

Параметр Ценить
Количество слоев 1-32
 Материалы подложки РО4350Б, РО4003К, РО4730Г3, РО4360Г2, РО4533, РО4534, РО4535, РО4835, РО3003, РО3006, РО3010, РО3035, РО3203, РО3210;РТ/Дуриод 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;РТ/дуроид 5880LZ;ТММ3, ТММ4, ТММ6, ТММ10, ТММ10i, ТММ13i, Каппа 438;ТЛФ-35;РФ-35ТС, РФ-60А, РФ-60ТС, РФ-35А2, РФ-45, РФ-10, ТРФ-45;ТЛХ-0, ТЛХ-6, ТЛХ-7, ТЛХ-8;TLX-9, TLY-3, TLY-5, TLY-5Z;ПТФЭ Ф4Б (ДК2,2, ДК2,65, ДК2,85, ДК2,94, ДК3,0, ДК3,2, ДК3,38, ДК3,5, ДК4,0, ДК4,4, ДК6,15, ДК10,2);АД250К, АД255К, АД300Д, АД350А, АД450, АД600, АД1000, ТС350;ТС600;DiClad 880, DiClad 870, DiClad 527;изоклад 917;Нелко Н4000, Н9350, Н9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (Высокие Тг С1000-2М, ТУ-872 СЛК, ТУ-768, ИТ-180А и др.), FR-4 Высокий КТИ>600В;Полиимид, ПЭТФ;Металлический сердечник и т. Д.
Максимальный размер  Испытание на полет: 900*600 мм, испытание на приспособление 460*380 мм, без испытания 1100*600 мм
Допуск контура платы  ±0,0059" (0,15 мм)
Толщина печатной платы 0,0157" - 0,3937" (0,40 мм - 10,00 мм)
Допуск по толщине (T≥0,8 мм)  ±8%
Допуск по толщине (t < 0,8 мм)  ±10%
Толщина изоляционного слоя 0,00295" - 0,1969" (0,075 мм - 5,00 мм)
Минимальная дорожка 0,003 дюйма (0,075 мм)
Минимальное пространство  0,003 дюйма (0,075 мм)
Внешняя толщина меди  35–350 мкм (1–10 унций)
Внутренняя толщина меди  17–350 мкм (0,5–10 унций)
Отверстие для сверления (механическое) 0,0079" - 0,25" (0,2 мм - 6,35 мм)
Готовое отверстие (механическое) 0,0039"-0,248" (0,10-6,30 мм)
Допуск на диаметр (механический) 0,00295 дюйма (0,075 мм)
Регистрация (механическая) 0,00197 дюйма (0,05 мм)
Соотношение сторон  12:1
Тип паяльной маски  ЛПИ
Мин паяльная маска мост 0,00315 дюйма (0,08 мм)
Минимальный зазор паяльной маски 0,00197 дюйма (0,05 мм)
Подключите через диаметр 0,0098" - 0,0236" (0,25 мм - 0,60 мм)
Допуск контроля импеданса  ±10%
Чистота поверхности HASL, HASL LF, ENIG, иммерсионное олово, иммерсионное серебро, OSP, золотой палец, покрытие из чистого золота и т. д.
