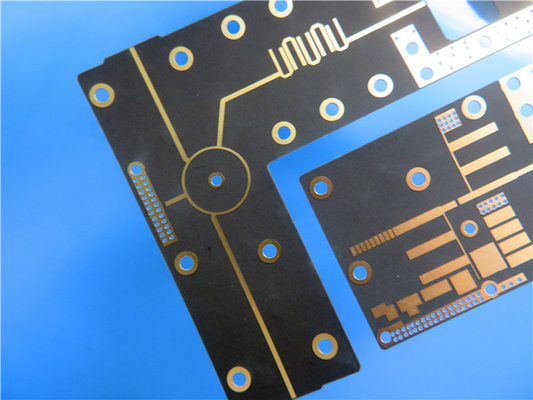

Высокочастотный PCB построенный на Rogers IsoClad 917 не-сплетенных материалов fiberglass/PTFE
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Rogers IsoClad 917 ламинатов тип не-сплетенного композиционного материала fiberglass/PTFE. Путем использование низкого коэффициента fiberglass/PTFE, они достигают самой низкой диэлектрической константы 2,17 или 2,20 и 0,0013 коэффициентов энергопотерь. Более длинные случайные волокна и собственнический процесс IsoClad 917 обеспечить единообразие большей сохранности формы и диэлектрического постоянного чем конкуренты в подобных классах. Как не-сплетенное подкрепление стеклоткани, IsoClad 917 более менее твердо чем сплетенная стеклоткань, делая его идеальным для применений где окончательный PCB может быть согнут в форме, как антенны конформных или укручения.
Особенности Rogers IsoClad 917 ламинатов включают низкую диэлектрическую константу (Dk) 2,17 или 2,20, низкий коэффициент энергопотерь 0,0013 на 10GHz, весьма - низкая потеря, абсорбция низкой влаги, и высокие равносвойственные свойства в направлениях x, y, и z.
Типичные применения на IsoClad 917 ламинатов включают конформные антенны, цепи stripline и микрополосковой линии, системы наведения, и системы радиолокатора.
Спецификации PCB
| РАЗМЕР PCB | часть x 95mm=1 126mm |
| ТИП ДОСКИ | Высокочастотный PCB |
| Количество слоев | 2 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | N/A |
| STACKUP СЛОЯ | медь ------- 0,5 oz) +plate верхний слой 17um ( |
| IsoClad 917 0.508mm | |
| медь ------- слой средства 17um (0,5 oz) +plate | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 4 mil/4 |
| Минимальные/максимальные отверстия: | 0,2 mm/1,2 mm |
| Количество различных отверстий: | 8 |
| Количество буровых скважин: | 251 |
| Количество филированных слотов: | 3 |
| Количество внутренних вырезов: | 3 |
| Управление импеданса: | нет |
| Номер пальца золота: | 0 |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | IsoClad 917 0.508mm |
| Окончательная фольга внешняя: | 1,0 oz |
| Окончательная фольга внутренняя: | 1,0 oz |
| Окончательная высота PCB: | 0,6 mm ±0.1 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Золото погружения, 31,6% |
| Припаяйте маску для того чтобы примениться к: | Обе стороны |
| Цвет маски припоя: | Зеленый цвет |
| Тип маски припоя: | Лоснистый |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | Верхняя сторона |
| Цвет компонентного сказания | Белый |
| Имя или логотип изготовителя: | Kuangshung |
| ЧЕРЕЗ | Покрытый до отверстие (PTH), минимальный размер 0.2mm через заполненный и палаточное. |
| ОЦЕНКА FLAMIBILITY | 94V-0 |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Наши преимущества
Основанный в 2003, CO. технологии электроники Шэньчжэня Bicheng, Ltd установленный высокочастотный поставщик и экспортер PCB в Шэньчжэне Китае, разъединяя клетчатую антенну базовой станции, спутник, высокочастотные пассивные компоненты, линию микрополосковой линии и линию цепь диапазона, оборудование волны миллиметра, системы радиолокатора, цифровую антенну радиочастоты и другие поля всемирно на 19 лет. Наше высокочастотное PCBs главным образом построено на 3 высокочастотных материальных брендах: Rogers Корпорация, Taconic и Wangling. Ряды диэлектрического постоянного от 2,2 до 10,2 etc.
Мы также имеем разделения монтажной платы FR-4, гибкие цепи и ядр PCBs металла отличало как прототипы, небольшие бега к массовому производству. Мы также активно исследуем и строим такие высокие повышенно-ценные проекты как HDI, быстрый поворот PCB, управление импеданса, тяжелая доска etc. меди и backplane это делала наши продукты PCB произвести эффективные пролонгирование и комплементацию, так же, как образование интегрированной номенклатуры товаров выстраивая в ряд от низкого уровня к лидирующему.
Наша возможность PCB (2022)
| Параметр | Значение |
| Отсчеты слоя | 1-32 |
| Материалы субстрата | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла. |
| Максимальный размер | Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm |
| Допуск плана доски | ±0,0059"(0.15mm) |
| Толщина PCB | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Допуск толщины (T≥0.8mm) | ±8% |
| Допуск толщины (t<0.8mm) | ±10% |
| Толщина слоя изоляции | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Минимальный след | 0,003" (0.075mm) |
| Минимальный космос | 0,003" (0.075mm) |
| Наружная медная толщина | 35µm--350µm (1oz-10oz) |
| Внутренняя медная толщина | 17µm--350µm (0.5oz - 10oz) |
| Буровая скважина (механическая) | 0,0079" - 0,25" (0.2mm--6.35mm) |
| Законченное отверстие (механическое) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (механическое) | 0,00295" (0.075mm) |
| Регистрация (механическая) | 0,00197" (0.05mm) |
| Коэффициент сжатия | 12:1 |
| Тип маски припоя | LPI |
| Минимальный мост Soldermask | 0,00315" (0.08mm) |
| Минимальный зазор Soldermask | 0,00197" (0.05mm) |
| Штепсельная вилка через диаметр | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Допуск управлением импеданса | ±10% |
| Поверхностный финиш | HASL, HASL ЕСЛИ, ENIG, олово погружения, серебр погружения, OSP, палец золота, червонное золото покрыл etc. |
