Подробная информация о продукте:
|
Высокий свет: | 2 слоя ПКБ-субстрат,ПКБ-субстрат с погружением в золото |
---|

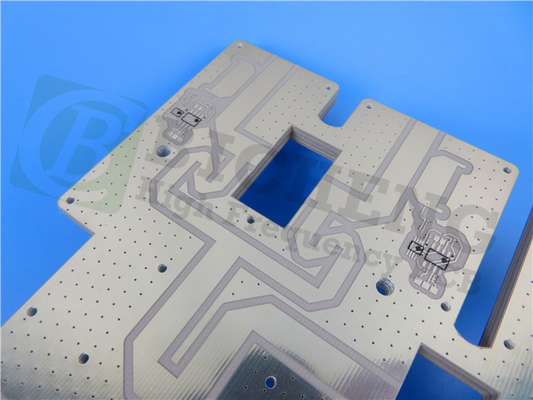

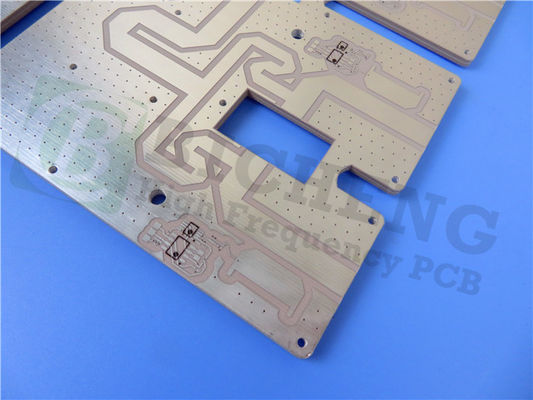

Мы рады представить нашу последнюю партию высококачественных ПХБ, направленную на то, чтобы поднять электронный дизайн на новые высоты.обеспечение непревзойденной производительности, надежность и гибкость.
В основе ПХБ лежит использование керамически наполненных композитов PTFE Rogers RT/duroid 6002, известных своими исключительными свойствами.Оптимальная целостность сигнала достигается при процессе DK 2.94 при 10 ГГц/23°С, в то время как эффективная передача мощности обеспечивается с впечатляюще низким коэффициентом рассеивания 0,0012 при 10 ГГц/23°С.Высокая тепловая устойчивость Td> 500°C позволяет нашим ПХБ выдерживать высокие температурыРабочий диапазон составляет от -40°C до +85°C, что обеспечивает бесперебойную работу в различных условиях.
Двухслойная жесткая конструкция PCB тщательно спроектирована для оптимизации функциональности.с толщиной 35 мкмПрочность и прочность достигаются за счет использования субстрата из RT/duroid 6002 на 0,635 мм (25 миллиметров).обеспечение простоты использования.
Исключительные характеристики дополнительно обеспечиваются с помощью точных деталей конструкции.15 мм гарантируют идеальное соответствие вашим приложениямСложные и подробные конструкции возможны благодаря минимальному требованию отслеживания / пространства 5/5 миллиметров, в то время как универсальная интеграция компонентов облегчается минимальным размером отверстия 0,35 мм.
Чтобы гарантировать надежность, перед отгрузкой на ПХБ проводится строгое 100% электрическое испытание, что гарантирует соблюдение высочайших стандартов качества и оптимальную функциональность.Толщина готовой доски 0.76 мм обеспечивает идеальный баланс между долговечностью и гибкостью. Отличная коррозионная стойкость обеспечивается погруженной золотой поверхностью, обеспечивающей долгосрочную надежность.Эффективная сварка и защита облегчаются зеленой сварной маской на верхнем и нижнем слоях, в то время как изящный и минималистский внешний вид поддерживается благодаря отсутствию шелкопряда с обеих сторон.
Эти печатные платы удовлетворяют широкому спектру требований к конструкции, имея 58 компонентов и в общей сложности 176 подложки. Это включает 140 сквозь отверстия подложки и 36 верхних SMT подложки.Установлены эффективные и организованные сигнальные пути.
Картины в формате Gerber RS-274-X принимаются, что обеспечивает совместимость с промышленными стандартами инструментов проектирования.отвечает строгим требованиям качества и производства.
Для любых технических запросов или вопросов, исключительная поддержка и руководство предоставляются нашей специализированной командой.Вы можете связаться с Айви по адресу sales10@bichengpcb.com для раскрытия полного потенциала нашей передовой технологии ПКБ.
Диэлектрическая постоянная,ε Процесс | 2.94±0.04 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Диэлектрическая постоянная,εПроектирование | 2.94 | от 8 до 40 ГГц | Метод дифференциальной длины фазы | ||
Фактор рассеивания,tanδ | 0.0012 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | +12 | Z | ppm/°C | 10 ГГц 0°C-100°C | IPC-TM-650 2.5.5.5 |
Сопротивляемость объема | 106 | Z | Мом. см. | А. | ASTM D 257 |
Сопротивляемость поверхности | 107 | Z | Мом. | А. | ASTM D 257 |
Модуль тяги | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ASTM D 638 |
Окончательный стресс | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
Окончательное напряжение | 7.3 | X,Y | % | ||
Модуль сжатия | 2482 (((360) | Z | MPa ((kpsi) | ASTM D 638 | |
Поглощение влаги | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
Теплопроводность | 0.6 | В/м/к | 80°C | ASTM C518 | |
Коэффициент теплового расширения (-55-288°С) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Плотность | 2.1 | gm/cm3 | ASTM D 792 | ||
Специфическая температура | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Расчеты | ||
Медная кожура | 8.9(1.6) | Ибс/дюйм. ((Н/мм) | IPC-TM-650 2.4.8 | ||
Возгораемость | V-0 | UL 94 | |||
Процесс без свинца совместим | Да, да. |
Узнайте о передовых возможностях RT/duroid 6002 PCB
RT/duroid 6002 может похвастаться точной диэлектрической постоянной (εProcess) 2,94±0,04 при 10 ГГц/23°C, соответствующей требованиям IPC-TM-650 2.5.5С низким коэффициентом рассеивания (tanδ) 0,0012 при 10 ГГц/23°С, эти PCB гарантируют оптимальную целостность сигнала и эффективную передачу мощности.
Тепловая устойчивость является отличительной особенностью, с тепловым коэффициентом ε +12 ppm/°C от 0°C до 100°C при 10 ГГц, согласно IPC-TM-650 2.5.5.5Это гарантирует, что ПХБ могут выдерживать высокотемпературные условия.отвечающие требованиям испытаний ASTM D 257.
Механические свойства имеют решающее значение, и наши печатные платы превосходят в этом отношении.они могут выдерживать внешние силы без деформацииОкончательное напряжение измеряется в 6,9 МПа (1,0 кпси), а окончательное напряжение для направлений X и Y составляет 7,3%, что указывает на их максимальную несущую способность.
Сжатие свойства не менее впечатляют, с модулем сжатия 2482 МПа (360 kpsi) в направлении Z (ASTM D 638).
Поглощение влаги минимально при 0,02% (D48/50 и IPC-TM-650 2.6.2.1), обеспечивая долгосрочную стабильность даже в влажной среде.
Эти ПХБ имеют теплопроводность 0,6 Вт/м/к при 80 °С (ASTM C518), что способствует эффективному рассеиванию тепла и предотвращению перегрева.
С коэффициентом теплового расширения от 16 до 24 ppm/°C в направлениях X, Y и Z при 23°C/50% RH (IPC-TM-650 2.4.41), эти ПХБ могут выдерживать колебания температуры без механического напряжения.
Они имеют температуру разложения (Td) 500°C (ASTM D 3850), что позволяет им выдерживать высокие температуры во время производства и эксплуатации.
Другие примечательные свойства включают плотность 2,1 гм/см3 (ASTM D 792) и удельную теплоту 0,93 j/g/k (0,22 BTU/ib/OF), рассчитанные значения.
ВПХБ достигают рейтинга V-0 в испытании на воспламеняемость UL 94, что обеспечивает устойчивость к возгоранию.соответствие экологически чистым производственным практикам.
