| Высокий свет: | 50 миллилитров высокочастотного ПКБ,Высокочастотные печатные платы 1,27 мм |
||
|---|---|---|---|

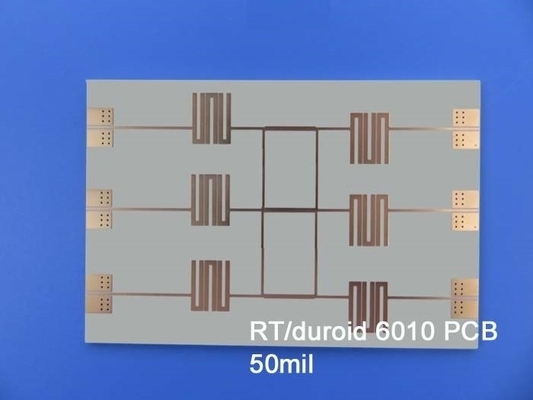

Представляем наше недавно поставленное ПКБ, передовое решение, разработанное для удовлетворения строгих требований современных электронных приложений.Этот двуслойный жесткий ПКБ предлагает выдающуюся производительность и непоколебимую надежность.
С множеством впечатляющих функций и преимуществ, это идеальный выбор для самых разных приложений, включая антенны, спутниковые системы связи, усилители мощности,системы предотвращения столкновений воздушных судов, и наземные радиолокационные системы предупреждения.
Построенный с диэлектрической постоянной 10,2 на 10 ГГц и фактором рассеивания 0,0023 на 10 ГГц, этот PCB обеспечивает низкую потерю и высокую целостность сигнала,изготавливается для работы в X-диапазоне или нижеЕго высокая диэлектрическая постоянная позволяет уменьшить размер цепи, в то время как низкая абсорбция влаги минимизирует влияние влаги на электрическую потерю.
Склад PCB состоит из готовых медных слоев весом 35um, скрещивающих диэлектрик RT/duroid 6010.2LM, толщина которого составляет 50 mil (1,27 mm).Эта низкая конструкция расширения оси Z гарантирует надежное покрытие через отверстия в многослойных доскахСама плата имеет размеры 40мм х 23мм, с толщиной 1,4мм, что обеспечивает компактное и долговечное решение для ваших электронных проектов.
С минимальным пробелом 7/8 миллиметров и минимальным размером отверстия 0,3 мм, этот ПКБ обеспечивает точные и эффективные варианты маршрутизации.100% электрическое испытание, используемое во время производства, обеспечивает высочайший уровень контроля качестваИмпеданс платы тщательно контролируется на 50 Омм, с размером пути / разрыва 15мл / 14мл.
Изображения для этой печати поставляются в формате Gerber RS-274-X, соответствующем стандарту IPC-Class-2. Он подходит для использования во всем мире, и наша область обслуживания распространяется по всему миру для удовлетворения ваших потребностей.
В случае каких-либо технических запросов или вопросов, пожалуйста, не стесняйтесь связаться с Ivy по адресу sales10@bichengpcb.com. Мы стремимся обеспечить отличное обслуживание клиентов и обеспечить ваше удовлетворение.
| Недвижимость | NT1 дюроид | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 10.2±0.25 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 10.7 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0023 | Z | 10 ГГц/А | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 5 x 105 | Мом. см. | А. | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 5 x 106 | Мом. | А. | IPC 2.5.17.1 | |
| Свойства тяги | ASTM D638 (0,1/мин. скорость натяжения) | ||||
| Модуль Янга | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | А. | |
| Окончательный стресс | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | А. | |
| Окончательное напряжение | С 9 по 15 7 по 14 | X Y | % | А. | |
| Сжатые свойства | ASTM D695 (0,05/мин. скорость натяжения) | ||||
| Модуль Янга | 2144 (311) | Z | MPa ((kpsi) | А. | |
| Окончательный стресс | 47(6.9) | Z | MPa ((kpsi) | А. | |
| Окончательное напряжение | 25 | Z | % | ||
| Модуль изгиба | 4364 (633) 3751 (544) | X | MPa ((kpsi) | А. | ASTM D790 |
| Окончательный стресс | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | А. | |
| Деформация под нагрузкой | 0.261.3 | Z Z | % | 24 ч/50°C/7MPa 24 ч/150°C/7MPa | ASTM D261 |
| Поглощение влаги | 0.01 | % | D48/50°C 0,050" ((1,27 мм) толщиной | IPC-TM-650 2.6.2.1 | |
| Теплопроводность | 0.86 | В/м/к | 80°C | ASTM C518 | |
| Коэффициент теплового расширения | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Плотность | 3.1 | г/см3 | ASTM D792 | ||
| Специфическая температура | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Расчеты | ||
| Медная кожура | 12.3 (2.1) | pli (N/mm) | после сварного плавателя | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
Освобождение мощности RT Duroid 6010: революционная производительность и надежность ПКБ
Введение:
RT duroid 6010 - это новаторский керамический композитный материал из PTFE, который изменил возможности печатных плат (PCB).и надежностьRT duroid 6010 стал выбором для требовательных электронных приложений.В этой статье мы рассмотрим замечательные особенности и преимущества RT duroid 6010,изучение его влияния на сокращение размера цепи, целостность сигнала и общая производительность.
I. Понимание диэлектрической константы и фактора диссипации
- Исследование диэлектрической константы: раскрытие впечатляющей диэлектрической константы 10,2 при 10 ГГц/23°С, как определено IPC-TM-650 2.5.5.5 Метод с зажатой полосой.
- Раскрытие фактора рассеивания: анализ сверхнизкого фактора рассеивания 0,0023 на 10 ГГц, обеспечивающий минимальную потерю сигнала и улучшение общей производительности.
II. Тепловая стабильность и надежность
- Тепловой коэффициент ε: Исследование теплового коэффициента ε в диапазоне -425 ppm/°C, обеспечивающее стабильность в широком диапазоне температур (-50°C - 170°C).
- Поглощение влаги: Выделяет низкий уровень поглощения влаги 0,01%, уменьшает влияние влаги на электрические потери и поддерживает постоянную производительность, согласно IPC-TM-650 2.6.2.1.
| ПКБ-материал: | Керамический композит из ПТФЭ |
| Определитель: | NT1 дюроид |
| Диэлектрическая постоянная: | 10.2 ± 0,25 (процесс); 10.7 (конструкция) |
| Количество слоев: | 1 слой, 2 слоя |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: | 10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм), 75миллиметров (1,90 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Погружение олово, Погружение серебро, OSP. |
III. Улучшенная гибкость проектирования
- Строгий контроль DK и толщины: демонстрирует точный контроль над диэлектрической постоянной (DK) и толщиной, что позволяет повторяться производительности цепи и согласованности конструкции.
- Минимальные следы/пространство и размер отверстия: изучение гибкости конструкции, обеспечиваемой минимальным следом/пространством 7/8 миллиметров и минимальным размером отверстия 0,3 мм, что позволяет создавать сложные и компактные макеты ПК.
IV. Высшие механические свойства
- Тензионные и компрессивные свойства: изучение впечатляющего модуля Янга, конечной напряженности и деформации, демонстрируя механическую прочность и долговечность материала.
- Модуль изгиба: подчеркивающий высокий модуль изгиба, обеспечивающий устойчивость к изгибу и деформации под нагрузкой, согласно стандартам ASTM D790 и ASTM D261.
V. Бескомпромиссная работа в сложных условиях
- Теплопроводность: оценка теплопроводности 0,86 Вт/м/К при 80°С, что облегчает эффективное рассеивание тепла и тепловое управление.
- Коэффициент теплового расширения: исследование коэффициента теплового расширения материала (CTE) в направлениях X, Y и Z, обеспечивающее размерную стабильность и надежность.
VI. Применение и будущие возможности
- Патч-антенны: исследование того, как RT duroid 6010 революционизирует производительность патч-антенн.
- Системы спутниковой связи: Обсуждение преимуществ RT duroid 6010 в приложениях спутниковой связи.
- Усилители мощности: подчеркивают влияние RT duroid 6010 на конструкции усилителей мощности для повышения производительности.
- Системы предотвращения столкновения воздушных судов: демонстрация надежности и стабильности RT duroid 6010 в системах предотвращения столкновения воздушных судов.
- Наземные радарные системы предупреждения: Обсуждение преимуществ RT duroid 6010 в наземных радарных системах предупреждения.
Заключение:
RT duroid 6010 стал переломным в мире ПХБ, предлагая исключительную производительность, надежность и гибкость конструкции.и механическая прочность, RT duroid 6010 открывает новые возможности для передовых электронных приложений.или поддержание надежной работы в сложных условиях, RT duroid 6010 продолжает расширять границы технологии печатных плат.
