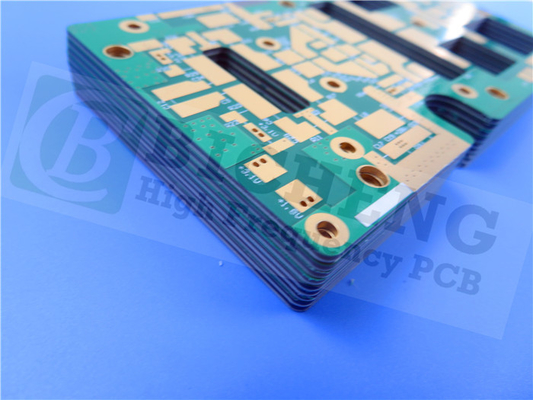

20mil IsoClad 917 Субстраты высокочастотные ПХБ нетканые стекловолокна / PTFE композиты

Сегодня мы поговорим об инновационной технологии, которая трансформирует сферу подложки печатных плат - ламинаты Rogers IsoClad 917.Эти ламинированные материалы состоят из нетканого стекловолокна и композитных материалов из ПТФЕ в низком соотношении, что позволяет им достичь самой низкой диэлектрической постоянной и коэффициента рассеивания в своем классе.

Укрепление этих ламинат из нетканого стекловолокна делает их подходящими для применения, где требуется гибкость и формообразование печатных плат,такие как конформные или обертывающиеся антенныБолее того, более длинные случайные волокна ламината и уникальный процесс изготовления обеспечивают повышенную размерную стабильность и однородность диэлектрической константы.превосходящие аналогичные ламинированные материалы, доступные на рынке.

Давайте начнем с обзора типичных свойств IsoClad 917.

Типичные свойства IsoClad 917

Одной из примечательных особенностей является его диэлектрическая постоянная, которая измеряется либо 2,17 или 2,20 в зависимости от конкретной формулировки.

IsoClad 917 также может похвастаться впечатляюще низким коэффициентом рассеивания 0,0013 на частоте 10 ГГц, что указывает на минимальную потерю энергии во время передачи сигнала.

Он обладает высоким объемным сопротивлением 1,5 x 10^10 MΩ-cm и высоким поверхностным сопротивлением 1,0 x 10^9 MΩ.

Благодаря длительному дуговому сопротивлению более 180 секунд и высокому диэлектрическому разрыву напряжения, превышающему 45 кВ, IsoClad 917 демонстрирует отличные электрические свойства.

Что касается тепловых характеристик, то IsoClad 917 имеет тепловой коэффициент Er -157 ppm/°C.что означает, что его диэлектрическая постоянная может измениться на эту величину для каждого градуса Цельсия изменения температурыОднако в некоторых случаях может быть предпочтительнее более низкий коэффициент.

Он имеет низкий коэффициент теплового расширения 46 ppm/°C в оси X, 47 ppm/°C в оси Y и 236 ppm/°C в оси Z.

Тем не менее, его теплопроводность относительно низкая - всего 0,263 Вт/мК при 100 °С.

IsoClad 917 также обладает благоприятными механическими свойствами, включая прочность на очистку 10 фунтов на дюйм после термического тестирования, модуль тяги 133-120 kpsi, прочность на тягу 4,3-3,8 kpsi,модуль сжатия 182 kpsi, и модуль изгиба 213 kpsi.

Плотность IsoClad 917 составляет 2,23 г/см3 при 23 °C, измеряемая методом ASTM D-792 A. Это приводит к относительно высокому соотношению массы к объему, что может быть выгодно в конкретных приложениях.

С точки зрения поглощения воды, он имеет относительно низкий показатель 0,04% по показателю E1/105 + D24/23, что делает его менее восприимчивым к повреждениям, связанным с влагой.

Давайте перейдем к обсуждению его свойств выделения газов.

IsoClad 917 демонстрирует минимальную потерю общей массы 0,02%, что значительно ниже максимального допустимого значения 1,00% при условии ≤10-6 торр при 125 °C.

Аналогичным образом, собранный летучий конденсируемый материал составляет 0,00%, с максимально допустимым значением 0,10%.

Более того, возврат водяного пара составляет только 0,02%, а видимый конденсат отсутствует.

Наконец, IsoClad 917 отвечает требованиям воспламеняемости UL94-V0.

Теперь давайте углубимся в наши возможности ПХБ с использованием IsoClad 917 субстратов.

Наша возможность PCB для IsoClad 917 включает в себя различные варианты подсчета слоев, такие как односторонние, двусторонние, многослойные и гибридные конструкции.

Мы предлагаем медные веса на рельсах и прокладках с 1 унцией (35 мкм) и 2 унцией (70 мкм).

Диэлектрические толщины доступны в вариантах 20 мл (0,508 мм), 31 мл (0,787 мм) и 62 мл (1,575 мм).

Максимальный размер платы составляет 400 мм на 500 мм, что позволяет иметь одну большую плату или несколько конструкций в этом листе.

Чтобы удовлетворить ваши требования к дизайну, мы предоставляем различные варианты сварных масок, включая зеленый, черный, синий, желтый и красный.

Мы также предлагаем различные поверхностные отделки, такие как погруженное золото, HASL, погруженное серебро, погруженный олово, ENEPIG, OSP, голая медь и чистое покрытие золотом.

IsoClad 917 широко используется в различных электронных системах, включая конформные антенны, стриплайн и микрополосы, системы наведения и радиолокационные системы.

С точки зрения изготовления, материал IsoClad 917 совместим с различными системами инструментов.стандартные или многолинейные инструментыВ большинстве случаев пробивание до или после гравировки зависит от возможностей и предпочтений завода по производству цепей, а также желаемых требований к регистрации.с использованием застегнутых булавок, многолинейный формат инструмента и послегравированное ударение будут достаточны.

Для улучшения регистрации слоя рекомендуется применять схему потока, совместимую с выбранной системой клея между цепями и вокруг периметра панели.сохранение как можно большего количества меди будет способствовать улучшению регистрации слоев.
