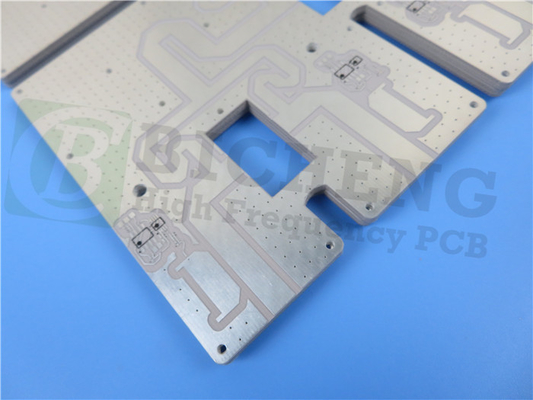

50mil RO3206 ПКБ-карта с ENIG для антенн микроступок

Сегодня мы познакомимся с высокочастотными схемами RO3206, которые представляют собой ламинированные материалы, наполненные керамикой и усиленные стекловолокном.

Эти специально разработанные материалы обеспечивают исключительные электрические характеристики и механическую стабильность по конкурентоспособным ценам.Одна из ключевых характеристик, которая отличает высокочастотные материалы RO3206 от других, - это их повышенная механическая стабильность.

Ламинаты RO3206 сочетают в себе преимущества нетканых ламинатов из ПТФЭ, такие как гладкая поверхность для более тонких толерантности к гравировке линий, с прочностью и жесткостью ламинатов из ПТФЕ из тканого стекла.С этими материалами, печатные платы могут быть изготовлены с использованием стандартных методов обработки платы из ПТФЕ.

Произведенные в соответствии с системой качества, сертифицированной по стандарту ISO 9002, ламинаты RO3206 обладают впечатляющими свойствами.

RO3206 Типичные свойства

Диэлектрическая постоянная является важным свойством этого материала. При частоте 10 ГГц и температуре 23°С диэлектрическая постоянная процесса в направлении Z равна 6,15 ± 0.15, измеряемый IPC-TM-650 2.5.5.5 Метод испытания с зажатой полосой. Для целей проектирования в диапазоне частот от 8 до 40 ГГц диэлектрическая постоянная в направлении Z равна 6.6, измеряется с помощью метода дифференциальной длины фазы.

Еще одно важное свойство - это коэффициент рассеивания.0027, измеряемый IPC-TM-650 2.5.5.5 метод испытания.

С точки зрения размерной стабильности этот материал хорошо работает. В направлениях X и Y размерная стабильность составляет 0,8 мм/м, измеряемая с помощью COND A метода испытания ASTM D257.

RO3206 также обладает отличными электрическими свойствами. Объемное сопротивление составляет 10^3 MΩ•cm, а поверхностное сопротивление - 10^3 MΩ, оба измеряются с помощью COND A IPC 2.5.17.1 Метод испытания.

С модулем тяги 462 kpsi как в направлении MD, так и в направлении CMD, испытанный при 23 °C с использованием метода испытания ASTM D638, RO3206 демонстрирует хорошую механическую прочность.

Водопоглощение минимальное, менее 0,1% на основе метода испытания D24/23 IPC-TM-650 2.6.2.1 стандарт.

Специфическая теплота RO3206 рассчитана на 0,85 J/g/K на основе ее химического состава.

С точки зрения теплопроводности материал имеет значение 0,67 W/m/K при температуре 80°C, измеренное методом испытания ASTM C518.

Коэффициент теплового расширения составляет 13, 13 и 34 ppm/°C в направлении X, Y и Z соответственно.Эти измерения были получены при температуре 23°C и 50% относительной влажности с использованием IPC-TM-650 2.4.41 метод испытания.

Td (температура термического разложения) RO3206 составляет 500°C, определяемая с использованием метода испытания TGA согласно ASTM D3850.

Материал имеет плотность 2,7 г/см3 и имеет коричневый цвет.

Когда дело доходит до прочности кожуры меди, RO3206 достигает значения 10,7 pli при испытании с использованием 1 унции.4.8 метод испытания.

Кроме того, материал является технологически совместимым без свинца и имеет степень воспламеняемости V-0 в соответствии с UL 94.

Наша способность PCB (RO3206)

Мы предлагаем широкий спектр вариантов PCB для RO3206, включая односторонние, двусторонние, многослойные и гибридные платы.

Вы можете выбирать из медных весов 1 унции (35 мкм) и 2 унций (70 мкм), а также диэлектрических толщин 25 миллилитров (0,635 мм) и 50 миллилитров (1,27 мм).

Размеры печатных плат могут достигать до 400 мм х 500 мм, либо в виде одной доски, либо нескольких типов в панели.

Мы предлагаем различные варианты сварных масок, в том числе зеленые, черные, синие, желтые и красные.

Что касается отделки поверхности, то мы предлагаем погруженное золото, HASL, погруженное серебро, погруженный олово, ENEPIG, OSP, голая медь и чисто золотые покрытия.

Заключение:

В заключение, высокочастотные схемы RO3206 обеспечивают надежное решение для широкого спектра применений благодаря их замечательной электрической производительности и механической стабильности.Используются ли они в автомобильных системах предотвращения столкновений или телекоммуникационном оборудовании, ламинаты RO3206 обладают отличными свойствами, которые отвечают требованиям высокочастотных цепей.
