Материал: | TMM3 | Размер ПКБ: | 51 мм х 25 мм = 1 PCS, +/- 0,15 мм |
---|---|---|---|
Вес меди: | 1 унция | Поверхностная отделка: | Золото погружения |
Количество слоев: | 2 слоя | Толщина PCB: | 0.6 мм |
Представляем нашу последнюю партию печатных пластин на основе TMM3: идеальное решение для высоконадежных применений полосы и микрополосы.Термоустойчивый микроволновой материал Rogers TMM3 сочетает в себе лучшие характеристики керамических и традиционных ламинатах микроволновых цепей PTFEС помощью ламината TMM3Вы можете наслаждаться преимуществами исключительной производительности и надежности, избегая подъема подложки или деформации подложки во время сцепления проволоки.
Субстраты TMM3 предлагают исключительную производительность и надежность.Эти ПХБ обеспечивают постоянную производительность сигнала и отличную целостность сигнала.Они также имеют тепловой коэффициент Dk 37 ppm/°K для стабильности при температурных колебаниях и высокую температуру разложения (Td) 425°C TGA для тепловой стабильности.ПХБ имеют коэффициент теплового расширения, соответствующий коэффициенту теплового расширения меди, и теплопроводность 0,Доступны в диапазоне толщины от 0,0015 до 0,500 дюйма (+/- 0,0015), эти печатные пластинки обеспечивают универсальность для удовлетворения различных требований к конструкции..
Недвижимость | TMM3 | Направление | Объекты | Состояние | Метод испытания | |
Диэлектрическая постоянная,ε Процесс | 3.27±0.032 | Z | 10 ГГц | IPC-TM-650 2.5.5.5 | ||
Диэлектрическая постоянная,εПроектирование | 3.45 | - | - | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания (процесс) | 0.002 | Z | - | 10 ГГц | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент диэлектрической постоянной | +37 | - | ppm/°К | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
Сопротивление изоляции | >2000 | - | Боже мой! | C/96/60/95 (в частности) | ASTM D257 | |
Сопротивляемость объема | 2 x 109 | - | Мом. см. | - | ASTM D257 | |
Сопротивляемость поверхности | > 9x 10^9 | - | Мом. | - | ASTM D257 | |
Электрическая прочность ((диэлектрическая прочность) | 441 | Z | В/мл | - | Метод IPC-TM-650 2.5.6.2 | |
Тепловые свойства | ||||||
Температура разложения ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
Коэффициент теплового расширения - х | 15 | X | ppm/K | от 0 до 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Коэффициент теплового расширения - Y | 15 | Y | ppm/K | от 0 до 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Коэффициент теплового расширения - Z | 23 | Z | ppm/K | от 0 до 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Теплопроводность | 0.7 | Z | W/m/K | 80°C | АСТМ C518 | |
Механические свойства | ||||||
Устойчивость кожуры меди после теплового напряжения | 5.7 (1.0) | X,Y | Пунт/дюйм (Н/мм) | после сварки 1 унция. | IPC-TM-650 Метод 2.4.8 | |
Прочность на изгиб (MD/CMD) | 16.53 | X,Y | Кпси | А. | ASTM D790 | |
Модуль изгиба (MD/CMD) | 1.72 | X,Y | Мпси | А. | ASTM D790 | |
Физические свойства | ||||||
Поглощение влаги (2X2) | 1.27 мм (0,050") | 0.06 | - | % | D/24/23 | ASTM D570 |
3.18 мм (0,125") | 0.12 | |||||
Специфическая гравитация | 1.78 | - | - | А. | ASTM D792 | |
Специфическая теплоемкость | 0.87 | - | Д/г/к | А. | Расчеты | |
Совместимость с процессом без свинца | Да, да. | - | - | - | - |
Преимущества:
1Механические свойства устойчивы к поползновению и холодным потокам, обеспечивая долгосрочную стабильность.
2Устойчивы к химическим веществам, что уменьшает повреждения во время изготовления.
3Не требуется обработки натриевым нафтанатом перед электролинейным покрытием.
4Надежное связывание проволоки благодаря термостойкой смолевой базе.

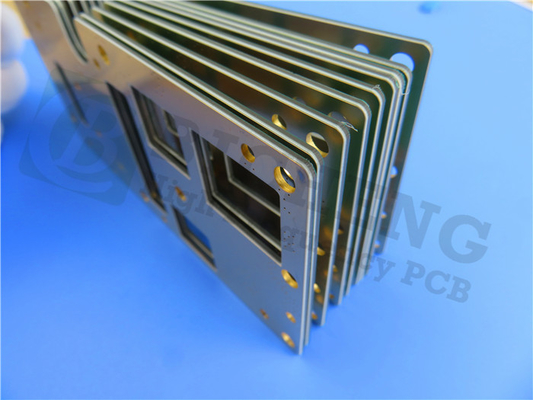

Этот печатный лист имеет спецификации, чтобы удовлетворить различные потребности. Это двуслойные жесткие печатные листы с медным слоем толщиной 35 мкм с каждой стороны. Rogers TMM3 Core имеет толщину 0,508 мм (20 миллиметров),обеспечение структурной целостностиЭти печатные пластинки имеют компактный размер 51 мм х 25 мм (1PCS), с допустимым допустимым расстоянием +/- 0,15 мм. Они обеспечивают минимальное пространство отслеживания 4/7 миллиметров, что позволяет разработать точные схемы,и минимальный размер отверстия 0.4 мм для размещения различных компонентов. с толщиной готовой доски 0,6 мм, готовым весом Cu 1 унции (1,4 миллиметра) на внешних слоях и толщиной покрытия через 20 мкм,эти ПКБ оптимизированы для надежной взаимосвязи и оптимальной проводимостиОни оснащены погруженной золотой поверхностью, зеленой сварной маской на верхнем и нижнем слоях, и проходят 100% электрическое испытание перед отгрузкой, чтобы гарантировать их качество.
ПКБ-материал: | Керамические, углеводородные, термоустойчивые полимерные композиты |
Наименование: | TMM3 |
Диэлектрическая постоянная: | 3.27 |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
Толщина ПКЖ: | 15миллиметров (0,381 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 30миллиметров (0,762 мм), 50миллиметров (1,27 мм), 60миллиметров (1,524 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм), 125миллиметров (3,175 мм), 150миллиметров (3,81 мм), 200миллиметров (5,08 мм), 250миллиметров (6,5 мм).35 мм), 275миллиметров (6,985 мм), 300миллиметров (7,62 мм), 500миллиметров (12,7 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, OSP, погруженный олово, погруженное серебро, чистое покрытие золотом и т.д. |
Статистика ПХБ:
Поддерживает 15 компонентов.
В общей сложности 26 подложки: 17 сквозь отверстия подложки, 9 верхних SMT подложки.
12 путей и 2 сети для эффективного соединения.
Качество и доступность:
Стандарт качества IPC-класса 2.
Совместима с графикой Гербера RS-274-X.
Доступно по всему миру для легкого доступа.
Типичные применения:
ОЧ и микроволновые схемы.
Усилители мощности и комбинаторы.
Фильтры и сцепления.
Системы спутниковой связи.
Антенны глобальных систем позиционирования (GPS).
Подключите антенны.
Диэлектрические поляризаторы и линзы.
Испытатели чипов.
Ощутите исключительную производительность, надежность и универсальность с нашими PCB на базе TMM3.
