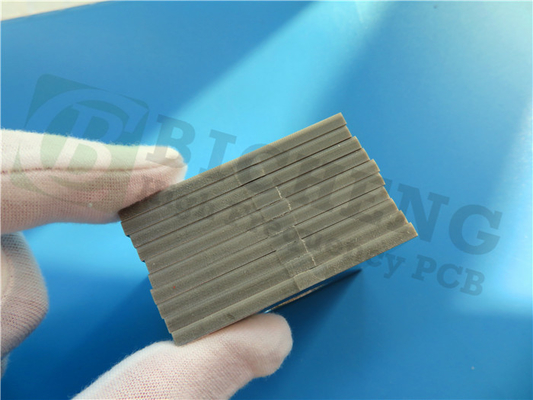

Представляю недавно поставленный ПХБ, основанный на материале Rogers TMM 13i.Субстрат TMM13i представляет собой передовой керамический термоустойчивый полимерный композит, предназначенный для высокой надежности проходки через отверстия в применении с полосовой линией и микрополосойСочетая преимущества керамических и ПТФЕ субстратов, TMM13i предлагает исключительную производительность при сохранении простоты методов обработки мягких субстратов.
Ключевые особенности:
PCB TMM13i обладает впечатляющими функциями, обеспечивающими надежную передачу сигнала и стабильность работы:
- Изотропная диэлектрическая постоянная (Dk) 12,85 +/- 0,35 обеспечивает последовательное распространение сигнала.
- Коэффициент рассеивания 0,0019 на 10 ГГц минимизирует потерю сигнала для оптимальной производительности.
- Тепловой коэффициент Dk -70 ppm/°K обеспечивает отличную тепловую стабильность.
- Коэффициент теплового расширения совпадает с медью для надежной работы.
- Температура разложения (Td) 425 °C TGA обеспечивает устойчивость к высоким температурам.
- Теплопроводность 0,76 Вт/мк позволяет эффективно рассеивать тепло.
- Доступно в разностороннем диапазоне толщины от 0,0015 до 0,500 дюйма, с плотной терпимостью +/- 0,0015".
Преимущества:
PCB TMM13i предлагает ряд преимуществ, повышающих его надежность и функциональность:
- Механические свойства устойчивы к прополкам и холодным потокам, обеспечивая долговечность.
- устойчивы к химическим веществам, уменьшают повреждения при изготовлении.
- Устраняет необходимость обработки натриевым нафтанатом перед безэлектропластировкой.
- На основе термоустойчивой смолы, позволяющей надежно связывать проволоку.
| Недвижимость |
TMM13i |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
120,85±0.35 |
Z |
|
10 ГГц |
IPC-TM-650 2.5.5.5 |
| Диэлектрическая постоянная,εПроектирование |
12.2 |
- |
- |
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания (процесс) |
0.0019 |
Z |
- |
10 ГГц |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент диэлектрической постоянной |
-70 |
- |
ppm/°K |
-55°C-125°C |
IPC-TM-650 2.5.5.5 |
| Сопротивление изоляции |
>2000 |
- |
Боже мой! |
C/96/60/95 (в частности) |
ASTM D257 |
| Сопротивляемость объема |
- |
- |
Мом. см. |
- |
ASTM D257 |
| Сопротивляемость поверхности |
- |
- |
Мом. |
- |
ASTM D257 |
| Электрическая прочность ((диэлектрическая прочность) |
213 |
Z |
В/мл |
- |
Метод IPC-TM-650 2.5.6.2 |
| Тепловые свойства |
| Температура разложения ((Td) |
425 |
425 |
°CTGA |
- |
ASTM D3850 |
| Коэффициент теплового расширения - х |
19 |
X |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Коэффициент теплового расширения - Y |
19 |
Y |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Коэффициент теплового расширения - Z |
20 |
Z |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Теплопроводность |
- |
Z |
W/m/K |
80 °C |
АСТМ C518 |
| Механические свойства |
| Устойчивость кожуры меди после теплового напряжения |
4.0 (0.7) |
X,Y |
Пунт/дюйм (Н/мм) |
после сварки 1 унция. |
IPC-TM-650 Метод 2.4.8 |
| Прочность на изгиб (MD/CMD) |
- |
X,Y |
Кпси |
А. |
ASTM D790 |
| Модуль изгиба (MD/CMD) |
- |
X,Y |
Мпси |
А. |
ASTM D790 |
| Физические свойства |
| Поглощение влаги (2X2) |
1.27 мм (0,050") |
0.16 |
- |
% |
D/24/23 |
ASTM D570 |
| 3.18 мм (0,125") |
0.13 |
| Специфическая гравитация |
3 |
- |
- |
А. |
ASTM D792 |
| Специфическая теплоемкость |
- |
- |
Д/г/к |
А. |
Расчеты |
| Совместимость с процессом без свинца |
Да, да. |
- |
- |
- |
- |

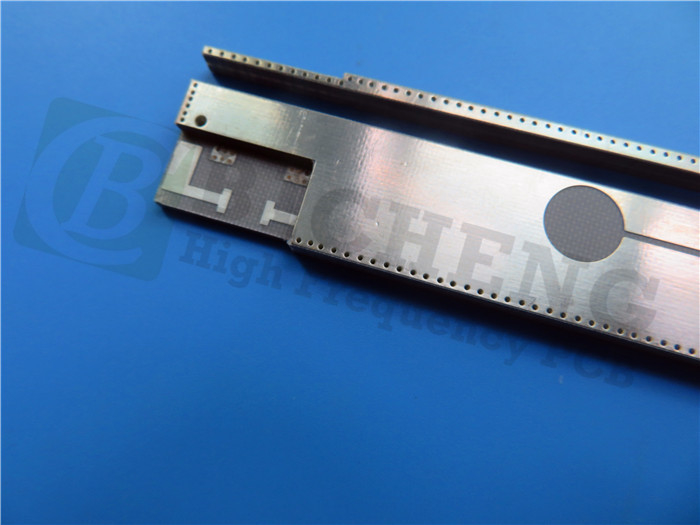

Этот ПКБ использует двухслойный жесткий ПКБ, предлагающий простую и адаптивную конструкцию.
1. Copper_layer_1: С толщиной 35 мкм этот слой играет решающую роль в эффективной проводности сигнала.минимизация потерь и поддержание целостности сигнала.
2. Rogers TMM10i Core: Этот слой ядра имеет толщину 0,381 мм (15 миллиметров) и изготовлен из материала Rogers TMM10i. Он специально выбран из-за его исключительных электрических свойств,обеспечивая оптимальную производительность в высокочастотных приложенияхЯдро TMM10i способствует стабильности сигнала и минимизирует любые нежелательные эффекты, которые могут помешать функциональности ПКБ.
3. Copper_layer_2: Подобно Copper_layer_1, этот слой имеет толщину 35 мкм. Он действует как дополнительный проводник,поддержка последовательной производительности сигнала и обеспечение эффективной передачи сигнала по всей ПК.
Объединяя эти слои, этот ПКБ достигает сбалансированной конфигурации, которая позволяет эффективно проводить сигнал, отличные электрические свойства,и надежная производительность для широкого спектра высокочастотных приложений.
| ПКБ-материал: |
Керамические, углеводородные, термоустойчивые полимерные композиты |
| Наименование: |
TMM13i |
| Диэлектрическая постоянная: |
12.85 |
| Количество слоев: |
Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: |
15миллиметров (0,381 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 30миллиметров (0,762 мм), 50миллиметров (1,27 мм), 60миллиметров (1,524 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм), 125миллиметров (3,175 мм), 150миллиметров (3,81 мм), 200миллиметров (5,08 мм), 250миллиметров (6.35 мм), 275миллиметров (6,985 мм), 300миллиметров (7,62 мм), 500миллиметров (12,7 мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, OSP, Погруженный олово, Погруженное серебро, Чистое покрытие золотом и т.д. |
Спецификации ПХБ:
- Размеры доски: 90мм х 65мм = 1PCS, +/- 0,15мм
- Минимальное пространство: 7/7 миллиметров для сложных схем.
- Минимальный размер отверстия: 0,5 мм для универсального размещения компонентов.
- Нет слепых проемов для упрощения производства и структурной целостности.
- Толщина готовой доски: 0,5 мм для долговечности и компактности.
- Оконченный вес Cu: 1 унция (1,4 миллиметра) внешних слоев для отличной проводимости.
- толщина покрытия: 20 мкм для надежных электрических соединений.
- Окончание поверхности: погружение золото для повышения проводимости и защиты от окисления.
- верхний и нижний шелковые экраны: нет для чистой и беспрепятственной поверхности PCB.
- Верхняя маска: зеленая для дополнительной защиты.
- Нижняя сварная маска: нет для чистой и не заторможенной поверхности ПКБ.
- 100% Электрический тест, используемый перед отправкой для обеспечения качества.
Статистика ПХБ:
- Компоненты: 17
- Всего подкладки: 47
- Проходные подушки: 31
- Верхние SMT Pads: 16
- Нижние SMT-подкладки: 0
- Виас: 10.
- Сети: 3.
Искусство и качество:
Этот печатный лист поставляется с графикой Gerber RS-274-X, соответствующей стандарту качества IPC-Class-2. Он доступен во всем мире, обеспечивая доступность для различных приложений.
Типичные применения:
PCB TMM13i подходит для широкого спектра применений, включая:
- радиочастотные и микроволновые схемы
- Усилители и комбинаторы мощности
- фильтры и соединители
- системы спутниковой связи
- Антенны глобальных систем позиционирования (GPS)
- Закрепите антенны.
- Диэлектрические поляризаторы и линзы
- Чип-тестеры
Откройте для себя надежность и эффективность, предлагаемые изотопными терморегулируемыми микроволновыми пластинками TMM13i, открывая совершенно новый спектр возможностей для ваших электронных проектов.
