МОК: | 1 шт. |
цена: | USD9.99-99.99/PCS |
Стандартная упаковка: | Вакуумные пакеты+Картоны |
Срок доставки: | 8-9 рабочих дней |
Способ оплаты: | T/T |
Пропускная способность: | 5000 штук в месяц |
Представляю ДиКлад 527 ПХБ, недавно поставленный продукт, который использует ламинат Rogers DiClad 527.Композитные материалы на основе ПТФЕ, специально предназначенные для использования в качестве подложки для печатных платDiClad 527 предлагает более высокое соотношение арматуры из стекловолокна к содержанию PTFE, что приводит к ряду улучшенных функций.
Особенности:
Диэлектрическая постоянная (Dk): диапазон от 2,4 до 2,6 при 10 ГГц и 1 МГц, 50% RH
Фактор диссипации: 0,0017 при 10 ГГц, 0,0010 при 1 МГц, 50% RH
TcDK (коэффициент температуры Dk): -153 ppm/°C, работающий от -10°C до 140°C при 10 GHz
Низкое поглощение влаги: 0,03%
Коэффициент теплового расширения (CTE): ось X - 14 ppm/°C, ось Y - 21 ppm/°C, ось Z - 173 ppm/°C
Преимущества:
Очень низкие потери
Отличная размерная стабильность
Соответствующая производительность продукции
Единообразные электрические свойства на частоте
Надежная механическая производительность
Отличная устойчивость к химическим веществам
Стабильная Dk в широком диапазоне частот
Низкие потери цепей на высоких частотах
Минимальное изменение производительности в условиях высокой влажности
Свойства | ДиКлад 527 | Объекты | Условия испытания | Метод испытания | ||
Электрические свойства | ||||||
Диэлектрическая постоянная | 2.40-2.60 | - | 23 ̊C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 | |
Диэлектрическая постоянная | 2.40-2.60 | - | 23 ̊C @ 50% RH | 1 МГц | IPC TM-650 2.5.5.3 | |
Фактор исчезновения | 0.0017 | 23 ̊C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 | ||
Фактор исчезновения | 0.0010 | 23 ̊C @ 50% RH | 1 МГц | IPC TM-650 2.5.5.3 | ||
Тепловой коэффициент диэлектрика Постоянный |
-153 | ppm/ ̊C | -10 до 140 ̊C | 10 ГГц | IPC TM-650 2.5.5.5 | |
Сопротивляемость объема | 1.2 х 109 | MΩ-см | C96/35/90 | - | IPC TM-650 2.5.17.1 | |
Сопротивляемость поверхности | 4.5 х 107 | MΩ | C96/35/90 | - | IPC TM-650 2.5.17.1 | |
Диэлектрический разрыв | >45 | kV | D48/50 | - | ASTM D-149 | |
Сопротивление дуги |
> 180 | - | - | АСТМ D-495 | ||
Тепловые свойства | ||||||
Коэффициент теплового расширения - х | 14 | ppm/ ̊C | - | от 50 до 150 ̊C | IPC TM-650 2.4.41 | |
Коэффициент теплового расширения - y | 21 | ppm/ ̊C | - | от 50 до 150 ̊C | IPC TM-650 2.4.41 | |
Коэффициент теплового расширения - z | 173 | ppm/ ̊C | - | от 50 до 150 ̊C | IPC TM-650 2.4.24 | |
Теплопроводность | 0.26 | W/(m.K) | АСТМ E1461 | |||
Механические свойства | ||||||
Прочность кожуры меди | 14 | В кг/дюйм | 10s @ 288 ̊C | 35 мкм фольга | IPC TM-650 2.4.8 | |
Модуль молодого | 517, 706 | Кпси | 23 ̊C @ 50% RH | - | ASTM D-638 | |
Прочность на тягу (MD, CMD) | 19.0, 15.0 | Кпси | 23 ̊C @ 50% RH | - | ASTM D-882 | |
Модуль сжатия | 359 | Кпси | 23 ̊C @ 50% RH | - | АСТМ D-695 | |
Модуль гибкости |
537 | Кпси | 23 ̊C @ 50% RH | АСТМ D-3039 | ||
Физические свойства | ||||||
Возгораемость | V-0 | C48/23/50 и C168/70 |
UL 94 | |||
Поглощение влаги | 0.03 | % | E1/105+D24/23 | IPC TM-650 2.6.2.2 | ||
Плотность | 231 | g/cm3 | C24/23/50 | Метод А | ASTM D792 | |
NASA Выброс газов |
Общая потеря массы | 0.02 | % | 125°C, ≤ 10-6 торров | NASA SP-R-0022A | |
Собранные летучие | 0.00 | % | ||||
Водяной пар восстановлен | 0.01 | % |

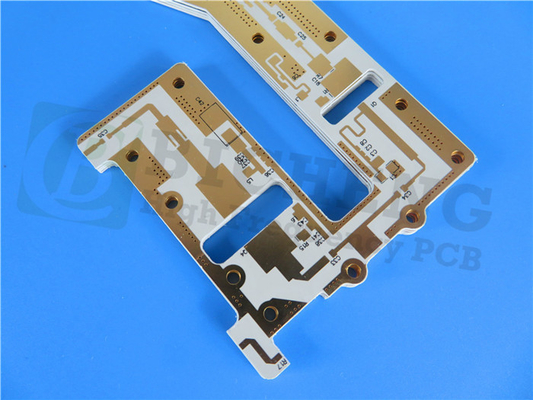

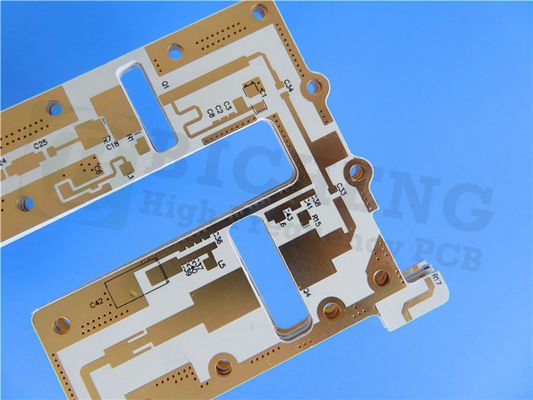

Диклад 527 PCB имеет двухслойный жесткий набор для надежной конструкции.Толщина 762 мм (30 мм). Складывание завершается медным слоем 2, соответствующим той же толщине 35 мкм. Эта конфигурация обеспечивает надежную производительность и эффективную передачу сигнала по всей схеме.
Когда дело доходит до деталей конструкции, ДиКлад 527 ПКБ предлагает точные спецификации для удовлетворения ваших требований.с допустимой допустимостью +/- 0.15 мм. Минимальный пробел/пространство составляет 4/4 миллиметров, что позволяет создавать сложные схемы.ПХБ вмещает различные типы компонентов и облегчает эффективную сборку.
Дизайн печатных плат исключает слепые виасы, упрощая процесс производства. Толщина готовой доски оптимизирована на 0,8 мм для долговечности при сохранении компактного форм-фактора.Вес меди устанавливается на 1 унцию (1.4 миллиметров) для внешних слоев, обеспечивающих эффективное тепловое управление и надежную проводимость.
Для отделки поверхности, ДиКлад 527 ПКБ использует погружение серебра, обеспечивая отличную проводимость и коррозионную устойчивость.позволяет легко идентифицировать компоненты и собирать ихВерхняя сварная маска зеленая, обеспечивает защиту и изоляцию от медной следы.Отсутствие нижнего шелкопряда и нижней сварной маски упрощает процесс производства при сохранении функциональности.
Чтобы обеспечить высочайшее качество, каждый ДиКлад 527 ПКБ проходит 100% электрическое испытание перед отгрузкой.давая вам уверенность в своей работе.
ПКБ-материал: | Ткань из стекловолокна/PTFE-композита |
Наименование: | ДиКлад 527 |
Диэлектрическая постоянная: | 2.40-2.60 10 ГГц/23 ̊C |
Коэффициент рассеивания | 0.0017 10 ГГц/23 ̊C |
Количество слоев: | Односторонние, двусторонние, многослойные, гибридные печатные платы |
Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
Диэлектрическая толщина | 20 миллиметров (0,508 мм), 30 миллиметров (0,762 мм), 60 миллиметров (1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Погруженное золото, HASL, погруженное серебро, погруженное олово, ENEPIG, OSP, голая медь, чистое золото и т.д. |
С 21 компонентом и в общей сложности 83 подложки, PCB предлагает универсальность для различных электронных конструкций.предоставление вариантов для различных методов размещения компонентов и сборкиПКБ включает 23 канала для эффективного маршрутизации и подключения сигналов.
Формат изображения для печатных плат DiClad 527 - Gerber RS-274-X, широко принятый стандарт в отрасли.Он доступен для доставки по всему миру, что позволяет вам получить доступ к этой передовой PCB для ваших проектов, независимо от вашего местоположения.
Типичные применения:
Радарные сети питания
Коммерческие фазовые массивные сети
Антенны базовых станций с низкими потерями
Системы наведения
Цифровые радиоантенны
Фильтры, сцепляющие устройства, LNA
