Представление RT/duroid 6035HTC PCB, высокопроизводительного решения, предназначенного для высокопроизводительных RF и микроволновых приложений.Изготовлено с использованием передовых высокочастотных материалов Rogers Corporation, этот ПХБ предлагает исключительную надежность и способность управлять энергией.
Особенности:
DK: 3,5 +/- 0,05 при 10 ГГц/23°С
Фактор рассеивания: 0,0013 при 10 ГГц/23°С
Тепловой коэффициент диэлектрической постоянной: -66 ppm/°C
Поглощение влаги: 0,06%
Теплопроводность: 1,44 Вт/м/К при 80°С
CTE (коэффициент теплового расширения): ось X: 19 ppm/°C, ось Y: 19 ppm/°C, ось Z: 39 ppm/°C
| Недвижимость |
NT1 резкий рост |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.50±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.6 |
Z |
|
8 ГГц - 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания |
0.0013 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
-66 |
Z |
ppm/°C |
-50°C до 150°C |
mod IPC-TM-650, 2.5.5.5 |
| Сопротивляемость объема |
108 |
|
MΩ.cm |
А. |
IPC-TM-650, 2.5.17.1 |
| Сопротивляемость поверхности |
108 |
|
MΩ |
А. |
IPC-TM-650, 2.5.17.1 |
| Размерная стабильность |
-0.11 -0.08 |
CMD MD |
мм/м (мл/дюйм) |
0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 |
IPC-TM-650 2.4.39А |
| Модуль тяги |
329 244 |
MD CMD |
Кпси |
40 часов @ 23°C/50RH |
ASTM D638 |
| Поглощение кислорода |
0.06 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Коэффициент теплового расширения (-50 °C до 288 °C) |
19 19 39 |
X Y Z |
ppm/°C |
23°C / 50% RH |
IPC-TM-650 2.4.41 |
| Теплопроводность |
1.44 |
|
В/м/к |
80°C |
АСТМ C518 |
| Плотность |
2.2 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Прочность медной кожуры |
7.9 |
|
ПЛИ |
20 сек. @ 288 °C |
IPC-TM-650 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Совместимость с процессом без свинца |
Да, да. |
|
|
|
|
Преимущества:
Высокая теплопроводность: обеспечивает эффективное рассеивание тепла и более низкие рабочие температуры для высокомощных приложений.
Отличная высокочастотная производительность: низкая потеря вставки и надежная тепловая стабильность следов обеспечивают оптимальную целостность сигнала.
Высокая производительность: предназначена для обработки высокопроизводительных RF и микроволновых приложений с исключительной надежностью.

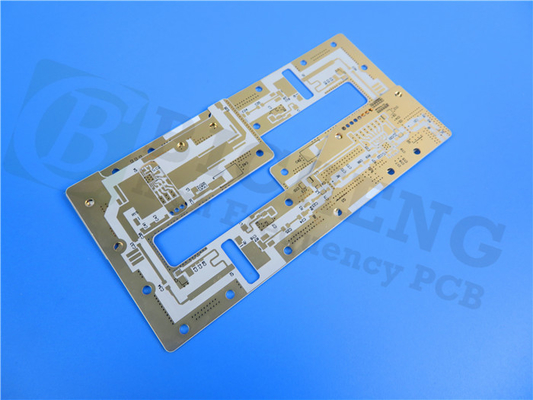

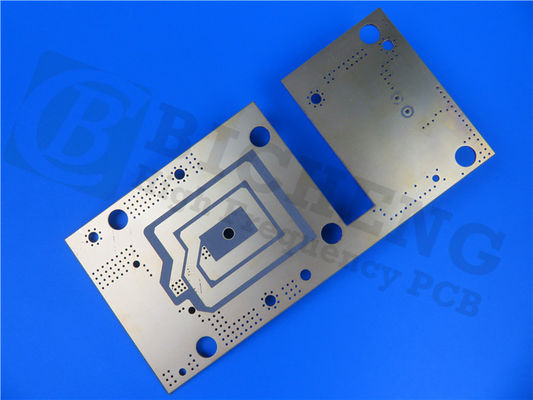

ПКБ RT/duroid 6035HTC представляет собой двухслойный жесткий ПКБ с медной толщиной слоя 35 мкм с каждой стороны и толщиной ядра RT/duroid 6035HTC 0,254 мм (10 миллиметров).91 мм х 108.31мм, обеспечивает достаточно места для ваших проектов, сохраняя компактный формат.
Эта печатная пластина поддерживает сложные и точные схемы, предлагая минимум следа / пространства 4/5 миллиметров и минимальный размер отверстия 0,3 мм. Она имеет толщину готовой платы 0,4 мм.3 мм и готовый медный вес 1 унции (1.4 мл) на внешних слоях, обеспечивая долговечность и надежность.
| ПКБ-материал: |
ПТФЕ-композиты, наполненные керамикой |
| Наименование: |
NT1 резиновый металл |
| Диэлектрическая постоянная: |
3.50±0.05 |
| Количество слоев: |
Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ламината: |
10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д. |
RT/duroid 6035HTC PCB проходит строгие испытания, с 100% электрическими испытаниями, выполненными до отгрузки, соответствуя стандартам качества IPC-класса-2.обеспечение легкого доступа к этому высокопроизводительному решению.
Имея 35 компонентов, 112 подложки в общей сложности, 74 подложки с отверстиями, 38 верхних SMT-подложки и 64 прохода, RT/duroid 6035HTC PCB предлагает универсальность и гибкость для ваших конструкций.Он находит применение в высокопроизводительных радиочастотных и микроволновых усилителях, усилители мощности, соединители, фильтры, комбинаторы и разделители мощности.
