RT / Дюроид 5880 2 слойная схема PCB необходима для современной электроники

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RT/Duroid 5880

Размер ПКБ:

42.13 мм х 112,96 мм = 1 PCS, +/- 0,15 мм

Вес меди:

1 унция (1,4 миллилитра) внешних слоев

Поверхностная отделка:

Золото погружения

Количество слоев:

2-layer

Толщина ПКБ:

0.9 мм

Выделить:

RT - дюроид 5880 2-слойная схема

Современная электроника 2 слойная схема

0.9 мм 2-слойная плата

Описание продукта

В современном быстром электронном ландшафте достижение превосходной целостности сигнала имеет первостепенное значение.Этот современный ламинат сочетает в себе композитные материалы из ПТФЕ и стеклянные микроволокна, создавая прочную основу как для радиочастотных, так и для микроволновых цепей.

Состав и характеристики материала
Уникальная композиция RT/duroid 5880 обеспечивает непревзойденную производительность.Этот ПКБ специально разработан для широкополосных приложений., что позволяет надежно общаться даже в самых сложных условиях.

Ключевые электрические свойства
Одной из отличительных особенностей RT/duroid 5880 является его стабильность в различных температурных диапазонах, с температурным коэффициентом диэлектрической постоянной (TCDk) -125 ppm/°C.Эта характеристика имеет решающее значение для поддержания постоянной производительности, особенно в приложениях, где происходит тепловой цикл.

Недвижимость	NT1 недвижимость		Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	2.20 2.20±0.02 спек.		Z	Никаких	C24/23/50 C24/23/50	1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование	2.2		Z	Никаких	от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,tanδ	0.0004 0.0009		Z	Никаких	C24/23/50 C24/23/50	1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε	-125		Z	ppm/°C	-50°Cдо 150°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	2 x 10⁷		Z	Мом см	C/96/35/90	ASTM D 257
Сопротивляемость поверхности	3 x 10⁷		Z	Мом.	C/96/35/90	ASTM D 257
Специфическая температура	0.96.23)		Никаких	j/g/k (кал/г/с)	Никаких	Расчеты
Модуль тяги	Тест на 23°C	Испытание при 100°C	Никаких	MPa ((kpsi)	А.	ASTM D 638
	1070 ((156)	450 ((65)	X
	860 ((125)	380 ((55)	Y
Окончательный стресс	29(4.2)	20(2.9)	X
Окончательный стресс	27 (3.9)	18(2.6)	Y
Окончательное напряжение	6	7.2	X	%
Окончательное напряжение	4.9	5.8	Y	%
Модуль сжатия	710(103)	500 ((73)	X	MPa ((kpsi)	А.	ASTM D 695
	710(103)	500 ((73)	Y
	940 ((136)	670(97)	Z
Окончательный стресс	27(3.9)	22(3.2)	X
	29 ((5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z
Окончательное напряжение	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Поглощение влаги	0.02		Никаких	%	0.62" ((1.6мм) D48/50	ASTM D 570
Теплопроводность	0.2		Z	В/м/к	80°C	ASTM C 518
Коэффициент теплового расширения	31 48 237		X Y Z	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		Никаких	°CTGA	Никаких	ASTM D 3850
Плотность	2.2		Никаких	gm/cm3	Никаких	ASTM D 792
Медная кожура	31.2 ((5.5)		Никаких	Пли ((Н/мм)	1 унция ((35 мм) фольги EDC после сварного плавателя	IPC-TM-650 2.4.8
Возгораемость	V-0		Никаких	Никаких	Никаких	UL 94
Процесс без свинца совместим	Да, да.		Никаких	Никаких	Никаких	Никаких

Конструкция и спецификации ПКБ
Этот печатный лист изготовлен в виде двухслойных жестких пластин, имеющих толщину ядра 0,787 мм и медные слои 35 мкм.Конструкция предназначена для оптимизации производительности, обеспечивая при этом простоту изготовления, с минимальной спецификацией следа/пространства 4/4 миллиметров.

Преимущества RT/duroid 5880 PCB
Преимущества использования RT/duroid 5880 многочисленны.в то время как его химическая устойчивость обеспечивает долговечность против растворителей и реагентовЭто сочетание свойств делает RT/duroid 5880 идеальным решением для дизайнеров, ищущих надежность и производительность.

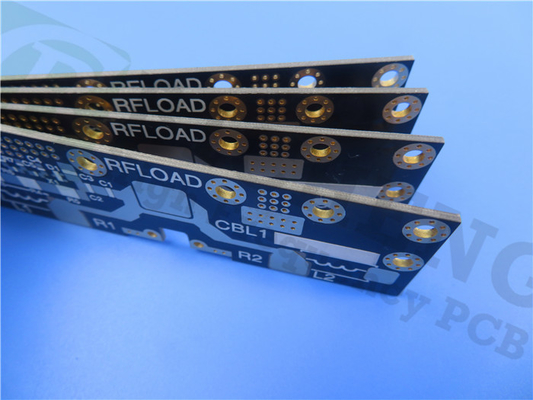

RT / Дюроид 5880 2 слойная схема PCB необходима для современной электроники 0

Применение в различных отраслях
RT/duroid 5880 является универсальным, находя свое место в различных приложениях, таких как широкополосные антенны коммерческих авиакомпаний, системы наведения и цифровые радиоантенны точка-точка.Каждое приложение пользуется преимуществами способности ПКБ поддерживать целостность сигнала, даже в сложных условиях.

Стандарты обеспечения качества и испытаний
Перед отгрузкой каждый RT/duroid 5880 PCB проходит строгое 100% электрическое тестирование, соблюдая стандарты IPC-класса-2.об установлении стандарта для высокопроизводительных ПХБ.

Заключение: Влияние RT/duroid 5880 на электронную промышленность

RT/duroid 5880 PCB - это больше, чем просто плата; это трансформационный компонент, который поднимает высокочастотные конструкции на новые высоты.RT/duroid 5880 готов сформировать будущее электроники, что делает его важным выбором для инженеров и производителей.

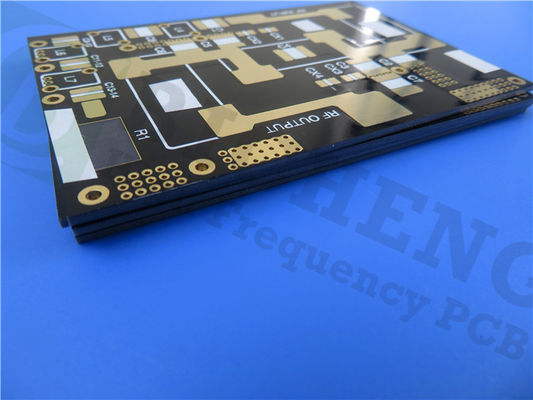

RT / Дюроид 5880 2 слойная схема PCB необходима для современной электроники 1
