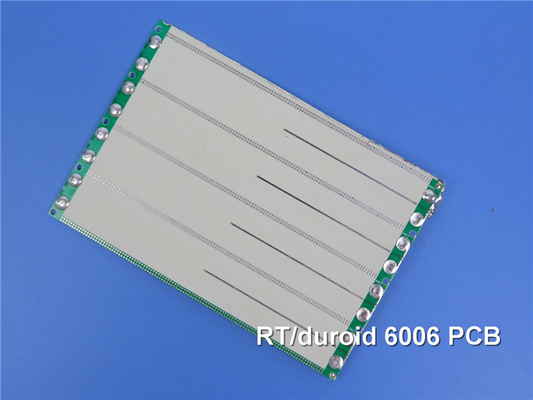

RT / Duroid 6006 2 слойная плата Решение для проектов с низкими потерями

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

NT1 дюроид

Размер ПКБ:

650,33 мм х 59,89 мм = 1 PCS, +/- 0,15 мм

Вес меди:

1 унция (1,4 миллилитра) внешних слоев

Поверхностная отделка:

Иммерсионное серебро

Количество слоев:

2-layer

Толщина ПКБ:

0,7 мм

Выделить:

RT пластинка 2-слойная

Дюроид 6006 2-слойная доска

Проектная группа с низкими потерями

Описание продукта

В быстро развивающемся мире электроники необходимость в высокопроизводительных печатных платах (ПЧП) имеет первостепенное значение.RT/duroid 6006 PCB выделяется как исключительное решение для применения в микроволновых и электронных схемахВ статье рассматриваются особенности, спецификации и преимущества RT/duroid 6006,подчеркивая его важность в современном проектировании схем.

Состав и характеристики материала
RT/duroid 6006 представляет собой керамический композит из PTFE, который обладает выдающимися диэлектрическими свойствами.позволяет значительно уменьшить размер схемы при сохранении производительностиЭтот высокий Dk позволяет инженерам проектировать компактные схемы без ущерба для функциональности.

Ключевые электрические свойства
Фактор рассеивания: RT/duroid 6006 может похвастаться низким фактором рассеивания 0.0027Эта характеристика имеет решающее значение для приложений, требующих высокой эффективности, особенно в радиочастотных и микроволновых схемах.

Тепловая стабильность: с тепловой стабильностью более 500 °C RT/duroid 6006 может выдерживать экстремальные температуры, что делает его подходящим для требовательных условий.Его тепловой коэффициент диэлектрической постоянной составляет -410 ppm/°C, что указывает на стабильную производительность в широком диапазоне температур (-50°C - 170°C).

Поглощение влаги: ПХБ обладает скоростью поглощения влаги всего 0,05%, что повышает его надежность, особенно в влажных условиях.Это низкое поглощение влаги способствует долговечности и постоянной производительности цепей.

Недвижимость	NT1 дюроид	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	6.15±0.15	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	6.45	Z		от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,tanδ	0.0027	Z		10 ГГц/А	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	-410	Z	ppm/°C	-50°C-170°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	7 x 10⁷		Мом. см.	А.	IPC 2.5.17.1
Сопротивляемость поверхности	2 x 10⁷		Мом.	А.	IPC 2.5.17.1
Свойства тяги					ASTM D638 (0,1/мин. скорость натяжения)
Модуль Янга	627 ((91) 517 ((75)	X Y	MPa ((kpsi)	А.
Окончательный стресс	20(2.8) 17(2.5)	X Y	MPa ((kpsi)	А.
Окончательное напряжение	От 12 до 13 от 4 до 6	X Y	%	А.
Сжатые свойства					ASTM D695 (0,05/мин. скорость натяжения)
Модуль Янга	1069 (115)	Z	MPa ((kpsi)	А.
Окончательный стресс	54(7.9)	Z	MPa ((kpsi)	А.
Окончательное напряжение	33	Z	%
Модуль изгиба	2634 (382) 1951 (283)	X	MPa ((kpsi)	А.	ASTM D790
Окончательный стресс	38 (5.5)	X Y	MPa ((kpsi)	А.	ASTM D790
Деформация под нагрузкой	0.33 2.1	Z Z	%	24 ч/50°C/7MPa 24 ч/150°C/7MPa	ASTM D261
Поглощение влаги	0.05		%	D48/50°C 0,050" ((1,27 мм) толщиной	IPC-TM-650 2.6.2.1
Теплопроводность	0.49		В/м/к	80°C	АСТМ C518
Коэффициент теплового расширения	47 34 117	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.41
Td	500		°C TGA		ASTM D3850
Плотность	2.7		g/cm3		ASTM D792
Специфическая температура	0.97 ((0.231)		j/g/k (BTU/ib/OF)		Расчеты
Медная кожура	14.3 (2.5)		pli (N/mm)	после сварного плавателя	IPC-TM-650 2.4.8
Возгораемость	V-0				UL 94
Процесс без свинца совместим	Да, да.

Механические свойства

Механические характеристики RT/duroid 6006 еще больше повышают его применимость:

Модуль Янга: с значениями 627 МПа в направлении X и 517 МПа в направлении Y материал обеспечивает надежную механическую прочность.

Окончательное напряжение: Окончательные значения напряжения 20 МПа (X) и 17 МПа (Y) указывают на его способность выдерживать значительные механические нагрузки.

Коэффициент теплового расширения (CTE): значения CTE составляют 47 ppm/°C (X), 34 ppm/°C (Y) и 117 ppm/°C (Z), обеспечивая стабильность измерений при различных температурах.

Конструкция и спецификации ПКБ
Этот ПКБ имеет хорошо разработанную конструкцию:

Складка: двуслойный жесткий ПКБ
Медный слой 1: 35 мкм
RT/duroid 6006 Толщина ядра: 0,635 мм (25 мл)
Медный слой 2: 35 мкм
Размеры: 65,33 мм х 59,89 мм (±0,15 мм)
Завершенная толщина: 0,7 мм
Поверхностная отделка: погруженное серебро, повышающее сварочность и защищающее слои меди.

Этот ПКБ поддерживает минимальное пространство следов 5/5 миллиметров и минимальный размер отверстия 0,5 мм, обеспечивая гибкость в проектировании и производстве.

Преимущества ПКБ RT/duroid 6006
RT/duroid 6006 предлагает множество преимуществ:

Высокая диэлектрическая постоянная: облегчает компактные конструкции без ущерба для производительности.
Характеристики низкой потери: идеально подходит для высокочастотных приложений, обеспечивающих надежную передачу сигнала.
Надежное покрытие отверстиями: улучшает соединение и механическую целостность в многослойных конструкциях досок.

ПКБ-материал:	Керамические композиты из ПТФЭ
Наименование:	NT1 дюроид
Диэлектрическая постоянная:	6.15
Фактор рассеивания	0.0027 10 ГГц
Количество слоев:	Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ:	10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д.

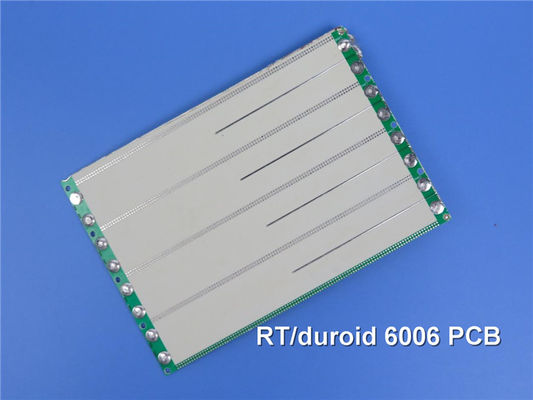

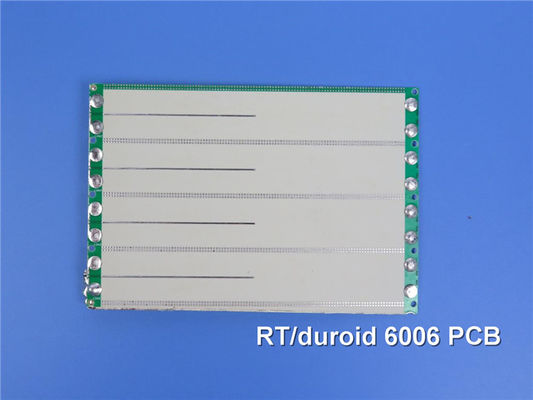

RT / Duroid 6006 2 слойная плата Решение для проектов с низкими потерями 0

Разнообразное применение в различных отраслях промышленности
Многофункциональность PCB RT/duroid 6006 делает его подходящим для различных применений, в том числе:

Прямые антенны: идеально подходят для компактных конструкций в беспроводной связи.
Системы спутниковой связи: обеспечивают надежную передачу сигнала в космических приложениях.
Усилители мощности: улучшают производительность в радиочастотных и микроволновых схемах.
Системы предотвращения столкновений воздушных судов: критически важны для безопасности и надежности в авиационной технологии.
Наземные радарные системы предупреждения: обеспечивают точную информацию в оборонных приложениях.

Обеспечение качества и стандарты
Каждый ПКБ проходит строгие испытания, включая 100% электрическое испытание перед отгрузкой, соблюдая стандарты IPC-класса-2.Эта приверженность качеству гарантирует, что каждый поставляемый агрегат соответствует самым высоким критериям производительности..

Заключение
RT/duroid 6006 PCB представляет собой значительный прогресс в технологии PCB, предлагая непревзойденную производительность для высокочастотных приложений.механическая прочностьИнтегрируя RT/duroid 6006 в ваши проекты, вы можете максимизировать производительность, надежность,и эффективностиИзучите возможности с помощью RT/duroid 6006 и поднимите свои проекты на новые высоты!
