2 слоя TLY-5 погружение оловянный ПКБ для высокочастотного проекта

2 Layer TLY-5 Immersion Tin Pcb For High Frequency Project
2 Layer TLY-5 Immersion Tin Pcb For High Frequency Project 2 Layer TLY-5 Immersion Tin Pcb For High Frequency Project

Большие изображения :  2 слоя TLY-5 погружение оловянный ПКБ для высокочастотного проекта

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: USD9.99-99.99/PCS
Упаковывая детали: Вакуумные пакеты+Картоны
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000 штук в месяц
Подробное описание продукта
Материал: TLY-5 Размер ПКБ: 41.52 мм х 40 мм = 1 PCS, +/- 0,15 мм
Вес меди: 1 унция (1,4 миллилитра) внешних слоев Поверхностная отделка: Олово погружения
Количество слоев: 2 слоя Толщина ПКБ: 30 миллилитров
Выделить:

ПКЗ с погружением TLY-5

,

Высокочастотный проект погружения оловянный ПКБ

,

ПКБ с погружением на 2 слоя

Обзор ламината TLY-5
Основа ПКБ TLY-5 заключается в его сложной композиции ламината.TLY-5 предлагает превосходную стабильность измерений по сравнению с обычными композитами из PTFE, усиленными резкими волокнамиЭта стабильность имеет решающее значение для производства больших объемов, где последовательность и надежность имеют первостепенное значение.



Ключевые характеристики материала

Диэлектрическая постоянная (Dk): с значением 2,2 и плотной толерантностью ±0,02 при 10 ГГц/23 °C, ПКБ TLY-5 обеспечивает минимальную потерю сигнала и исключительную производительность в среде высокой частоты.



Тангенс потери (Df): всего 0,0009 на частоте 10 ГГц, низкий фактор рассеивания способствует высокой целостности сигнала, что делает его идеальным для приложений, требующих точности.



Поглощение влаги: скорость поглощения влаги всего 0,02% минимизирует риск снижения производительности с течением времени, особенно в влажной среде.



Преимущества ПХБ TLY-5
1Устойчивый по размеру.
Одним из наиболее значимых преимуществ ПКБ TLY-5 является его размерная стабильность, которая обеспечивает сохранение целостности платы в различных условиях окружающей среды.уменьшение риска деформации или деформации во время производства или эксплуатации.



2Низкий фактор рассеивания
Низкий DF PCB TLY-5 повышает целостность сигнала, что делает его подходящим для высокочастотных приложений, где даже незначительные потери могут привести к значительным проблемам с производительностью.Эта особенность имеет решающее значение для автомобильных радарных систем и миллиметровых волновых антенн.



3Низкое поглощение влаги
Минимальная влагопоглощение TLY-5 PCB защищает от снижения производительности.Эта характеристика особенно полезна для наружных применений или среды с колеблющимся уровнем влажности.



4. Высокая прочность кожуры
ПКБ TLY-5 обладает высокой прочностью кожуры из меди, что обеспечивает долговечность и надежность в требовательных приложениях.Эта особенность необходима для обеспечения того, чтобы проводящие слои оставались неповрежденными при механическом напряжении.



5. Единая диэлектрическая постоянная
Постоянная диэлектрическая константа позволяет предсказывать производительность, что жизненно важно для приложений, требующих точности передачи сигнала.



ТИПИЧЕСКИЕ ВАЛЬНОСТИ
Недвижимость Метод испытания Единица Стоимость Единица Стоимость
DK при 10 ГГц IPC-650 2.5.5.5   2.2   2.2
Df на 10 ГГц IPC-650 2.5.5.5   0.0009   0.0009
Поглощение влаги IPC-650 2.6.2.1 % 0.02 % 0.02
Диэлектрический разрыв IPC-650 2.5.6 kV >45 kV >45
Диэлектрическая прочность ASTM D 149 В/мл 2,693 В/мл 106,023
Сопротивляемость объема IPC-650 2.5.17.1 ((после повышения температуры.) Мом/см 1010 Мом/см 1010
Сопротивляемость объема IPC-650 2.5.17.1 ((после влажности) Мом/см 1010 Мом/см 109
Сопротивляемость поверхности IPC-650 2.5.17.1 ((после повышения температуры.) Мохмс 108 Мохмс 108
Сопротивляемость поверхности IPC-650 2.5.17.1 ((после влажности) Мохмс 108 Мохмс 108
Упругость (MD) IPC-650 2.4.4 Пси 14,057 Н/мм2 96.91
Упругость (CD) IPC-650 2.4.4 Пси 12,955 Н/мм2 89.32
Прочность очистки ((1⁄2 унции мед) IPC-650 2.4.8 Мб/дюйм 11 Н/мм 1.96
Прочность очистки ((1 унция.CL1 медь) IPC-650 2.4.8 Мб/дюйм 16 Н/мм 2.86
Прочность очистки ((1 унция..CV1 медь) IPC-650 2.4.8 Мб/дюйм 17 Н/мм 3.04
Прочность кожуры IPC-650 2.4.8 ((после повышения температуры.) Мб/дюйм 13 Н/мм 2.32
Модуль Янга (MD) ASTM D 3039/IPC-650 2.4.19 Пси 1.4 х 106 Н/мм2 9.65 х 103
Соотношение Пуассона (MD) ASTM D 3039/IPC-650 2.4.19   0.21   0.21
Теплопроводность ASTM F 433 W/M*K 0.22 W/M*K 0.22
Размерная стабильность (MD,10mil) IPC-650 2.4.39 (среднее значение после выпечки и теплового напряжения) миллиметров/дюйм -Нет.038   -Нет.038
Размерная стабильность ((CD,10mil) IPC-650 2.4.39 (среднее значение после выпечки и теплового напряжения) миллиметров/дюйм -Нет.031   -Нет.031
Плотность ((специфическая гравитация) ASTM D 792 g/cm3 2.19 g/cm3 2.19
CTE ((ось X)) ((25-260°C) ASTM D 3386 ((TMA) ppm/°C 26 ppm/°C 26
CTE ((Y ось)) ((25-260°C) ASTM D 3386 ((TMA) ppm/°C 15 ppm/°C 15
Оси CTE ((Z)) ((25-260°C) ASTM D 3386 ((TMA) ppm/°C 217 ppm/°C 217
Выброс газов NASA ((% TML)     0.01   0.01
Выброс газов NASA ((% CVCM)     0.01   0.01
Выброс газов NASA ((% WVR)     0.00   0.00
Уровень воспламеняемости UL-94 UL-94   V-0   V-0



Подробности строительства
Этот печатный лист построен в виде двухслойной жесткой доски, специально разработанной для удовлетворения потребностей высокочастотных приложений.
строительство:



Медные слои: каждый медный слой имеет размер 35 мкм, обеспечивая отличную проводимость.



Материал ядра: Ядро TLY-5 имеет толщину 0,762 мм (30 миллиметров), что способствует механической стабильности доски.



Минимальные размеры следов и отверстий: доска поддерживает минимальный размер следов / пространства 4/5 миллиметров и минимальный размер отверстия 0,3 мм, что позволяет создавать сложные конструкции и макет с высокой плотностью.



Толщина и вес: толщина готовой доски составляет 0,8 мм, а вес меди на внешних слоях составляет 1,4 миллиметра, что обеспечивает адекватную проводимость без ущерба для размера.



Обеспечение качества
Перед отгрузкой каждый ПКБ TLY-5 проходит 100% электрическое тестирование для обеспечения функциональности и надежности.

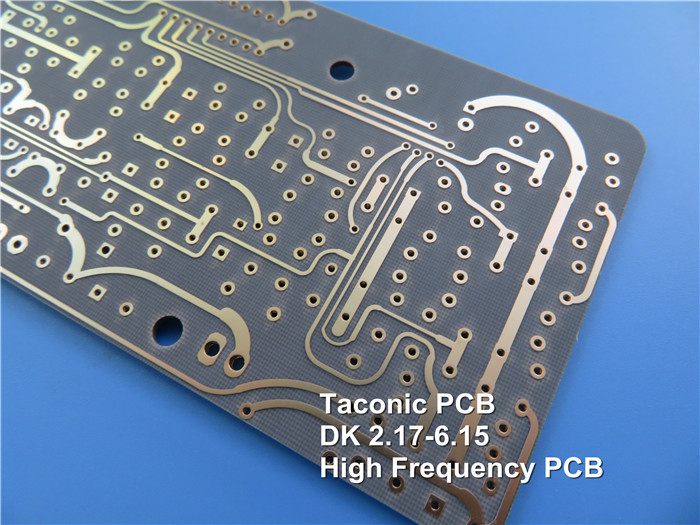

2 слоя TLY-5 погружение оловянный ПКБ для высокочастотного проекта 0



Применение ПХБ TLY-5
ПКБ TLY-5 универсален и идеально подходит для широкого спектра применений, включая:



Автомобильный радар: Критически важен для передовых систем помощи водителю (ADAS), PCB TLY-5 поддерживает высокочастотные сигналы, необходимые для точного обнаружения и навигации.



Спутниковая и сотовая связь: ее низкая потеря и стабильные характеристики делают ее подходящей для устройств связи, работающих в сложных условиях.



Усилители мощности: PCB TLY-5 предназначен для обработки высоких уровней мощности, что делает его отличным выбором для усиления сигналов в различных приложениях.



LNB, LNA и LNC: эти компоненты имеют важное значение в спутниковой технологии, а PCB TLY-5 обеспечивает оптимальную производительность при приеме и обработке сигнала.



Аэрокосмические приложения: благодаря своей легкой и стабильной конструкции, ПКБ TLY-5 является надежным выбором для аэрокосмической электроники, где производительность и надежность имеют решающее значение.



Приложения в диапазонах Ka, E и W: PCB TLY-5 разработан для эффективной работы в этих высокочастотных диапазонах, что делает его подходящим для передовых коммуникационных технологий.



Заключение
ПКБ TLY-5 представляет собой значительный прогресс в технологии печатных плат.и исключительные диэлектрические характеристикиПоскольку технологии продолжают эволюционировать, это делает их идеальным решением для высокочастотных приложений в различных отраслях.ПКБ TLY-5 готов ответить на вызовы завтрашних электронных требований..

Для инженеров и производителей, ищущих надежное, высокопроизводительное решение для печатных плат, TLY-5 является инвестицией в качество и инновации, которые будут способствовать успеху в современном конкурентном климате.

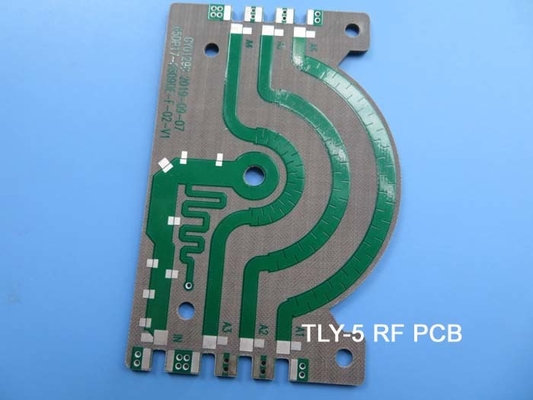

2 слоя TLY-5 погружение оловянный ПКБ для высокочастотного проекта 1
