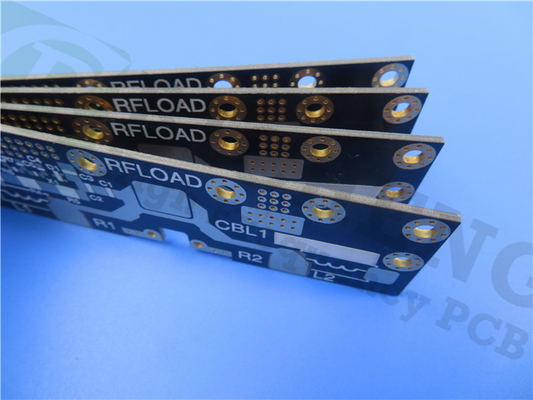

1.2mm RT / Duroid 5880 PCB 3-слойная погруженная оловянная схема

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RT/Duroid 5880

Количество слоев:

3-слой

Размер ПКБ:

2740,32 мм х 179,65 мм = 1 PCS, +/- 0,15 мм

Толщина ПКБ:

1.2 мм

Вес меди:

1 унция (1,4 миллилитра) внутренних/внешних слоев

Поверхностная отделка:

Олово погружения

Выделить:

NT1 пенополистирол

3-слойный погрузочный оловянный ПКБ

1.2 мм RT / duroid 5880 PCB

Описание продукта

Мы рады представить наш недавно поставленный ПКБ, использующий RT/duroid 5880 материал, специально разработанный для высокочастотных и широкополосных приложений.Ламинаты Rogers RT/duroid 5880 представляют собой композитные материалы из PTFE, усиленные стеклянными микроволокнами., предлагая низкую диэлектрическую постоянную (Dk) и низкую диэлектрическую потерю.что делает этот материал идеальным для требовательных условий RF.

Ключевые особенности
- Диэлектрическая константа: 2.2 с плотной толерантностью ±0,02 при 10 ГГц/23°С
- Фактор рассеивания: 0,0009 при 10 ГГц
- Температурный коэффициент диэлектрической постоянной (TCDk): -125 ppm/°C
- Поглощение влаги: низкое - 0,02%
- CTE (коэффициент теплового расширения):
- Ось Х: 31 ppm/°C
- Ось Y: 48 ppm/°C
- Ось Z: 237 ppm/°C
- Изотропные свойства: обеспечивает постоянную производительность во всех направлениях

Преимущества
- Единообразные электрические свойства: поддерживает постоянную производительность в широком диапазоне частот.
- Машинная работоспособность: легко резать, формировать и обрабатывать для удовлетворения конкретных потребностей конструкции.
- Устойчивость к химическим веществам: устойчивость к растворителям и реагентам, обычно используемым в процессах гравирования и покрытия.
- Устойчивость к влаге: подходит для среды с высокой влажностью, обеспечивая надежность.
- Установленный материал: хорошо известный выбор для высокочастотных приложений.
- Низкая электрическая потеря: обеспечивает наименьшие характеристики потерь среди усиленных материалов из ПТФЕ.

NT1 дюроид
Недвижимость	NT1 недвижимость		Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	2.20 2.20±0.02 спек.		Z	Никаких	C24/23/50 C24/23/50	1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование	2.2		Z	Никаких	от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,tanδ	0.0004 0.0009		Z	Никаких	C24/23/50 C24/23/50	1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε	-125		Z	ppm/°C	-50°Cдо 150°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	2 x 10⁷		Z	Мом см	C/96/35/90	ASTM D 257
Сопротивляемость поверхности	3 x 10⁷		Z	Мом.	C/96/35/90	ASTM D 257
Специфическая температура	0.96.23)		Никаких	j/g/k (кал/г/с)	Никаких	Расчеты
Модуль тяги	Тест на 23°C	Испытание при 100°C	Никаких	MPa ((kpsi)	А.	ASTM D 638
	1070 ((156)	450 ((65)	X
	860 ((125)	380 ((55)	Y
Окончательный стресс	29(4.2)	20(2.9)	X
Окончательный стресс	27 (3.9)	18(2.6)	Y
Окончательное напряжение	6	7.2	X	%
Окончательное напряжение	4.9	5.8	Y	%
Модуль сжатия	710(103)	500 ((73)	X	MPa ((kpsi)	А.	ASTM D 695
	710(103)	500 ((73)	Y
	940 ((136)	670(97)	Z
Окончательный стресс	27(3.9)	22(3.2)	X
	29 ((5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z
Окончательное напряжение	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Поглощение влаги	0.02		Никаких	%	0.62" ((1.6мм) D48/50	ASTM D 570
Теплопроводность	0.2		Z	В/м/к	80°C	ASTM C 518
Коэффициент теплового расширения	31 48 237		X Y Z	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		Никаких	°CTGA	Никаких	ASTM D 3850
Плотность	2.2		Никаких	gm/cm³	Никаких	ASTM D 792
Медная кожура	31.2 ((5.5)		Никаких	Пли ((Н/мм)	1 унция ((35 мм) фольги EDC после сварного плавателя	IPC-TM-650 2.4.8
Возгораемость	V-0		Никаких	Никаких	Никаких	UL 94
Процесс без свинца совместим	Да, да.		Никаких	Никаких	Никаких	Никаких

ПХБ-накопление

- Медный слой 1: 35 мкм
RT/duroid 5880 Ядро: 0,254 мм (10 миллиметров)
- Медный слой 2: 35 мкм
- RO4450F Препрег Bondply: 0,101 мм (4 милли)
RT/duroid 5880 Ядро: 0,787 мм (31 мм)
- Медный слой 3: 35 мкм

Подробности строительства
Размеры ПКБ составляют 274,32 мм х 179,65 мм (± 0,15 мм) с толщиной 1,2 мм. Он поддерживает минимальный пробел / пространство 5/5 миллиметров и минимальный размер отверстия 0,4 мм.Готовый вес меди составляет 1 унцию (1.4 миллиметров) для внутреннего и внешнего слоев, с толщиной покрытия 20 мкм. Поверхность выполнена из погруженного олова, без шелкопряда или сварных масок, нанесенных с обеих сторон.Каждая доска проходит 100% электрическое тестирование перед отгрузкой для обеспечения качества.

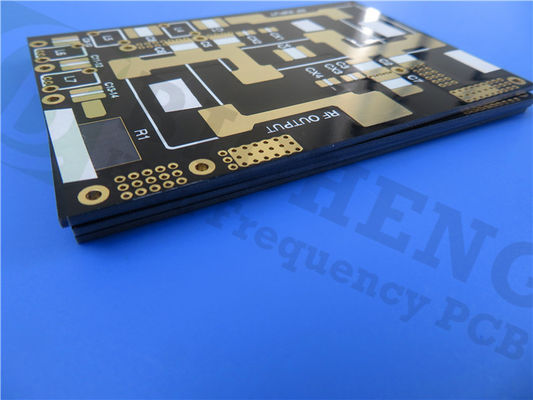

1.2mm RT / Duroid 5880 PCB 3-слойная погруженная оловянная схема 0

Соответствие и доступность

RT/duroid 5880 PCB разработан для соответствия строгим отраслевым стандартам, с изображениями в формате Gerber RS-274-X. Он соответствует стандарту качества IPC-Class-2,обеспечение надежности и производительности в различных приложенияхЭтот продукт доступен для распространения по всему миру, что делает его доступным для клиентов по всему миру.

Типичные применения
- широкополосные антенны коммерческих авиакомпаний
- микро- и стрипплинные схемы
- Применение миллиметровых волн
- Радарные системы
- Системы наведения
- Цифровые радиоантенны точка-точка

Используйте исключительные свойства RT/duroid 5880 PCB для повышения производительности и надежности в высокочастотных приложениях, обеспечивая надежную работу в сложных условиях.

1.2mm RT / Duroid 5880 PCB 3-слойная погруженная оловянная схема 1
