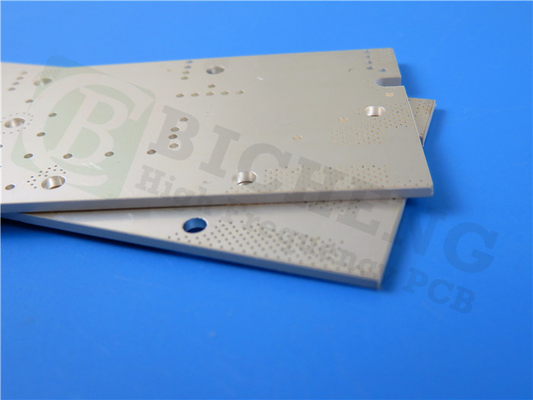

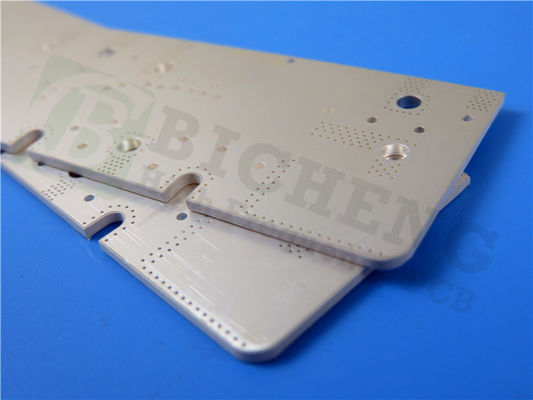

60mil DiClad 880 PCB 2 слой иммиссионные золотые платы

ДиКлад 880 PCB изготовлен из продвинутого тканевого стекловолокна Роджерса, усиленного на основе ПТФЕ,специально предназначенные для обеспечения более низкой диэлектрической константы для подложки печатных платПри точном контроле соотношения стекловолокна/PTFE ламинат DiClad 880 не только достигает более низкой диэлектрической константы и коэффициента рассеивания, но и обеспечивает повышенную размерную стабильность.Уникальная арматура из стекловолокна в DiClad 880 обеспечивает большую стабильность по сравнению с неткаными ламинатами из стекловолокна с подобными диэлектрическими свойствами, что делает его идеальным выбором для высокопроизводительных приложений.

Ключевые особенности

DiClad 880 имеет диэлектрическую постоянную (Dk) 2,17 или 2.2, с допуском +/- 0,04 при частотах 10 ГГц и 23°С, а также при частоте 1 МГц. Его коэффициент рассеивания впечатляюще низок, измеряется в 0,0009 на 10 ГГц и 0,0008 на 1 МГц,способствуя его эффективности.

Кроме того, температурный коэффициент диэлектрической постоянной (TcDK) составляет -160 ppm/°C, сохраняя стабильность в диапазоне температур от -10°C до 140°C. При скорости поглощения влаги всего 0.02%Коэффициент теплового расширения (CTE) составляет 25 ppm/°C в оси X, 34 ppm/°C в оси Y и 252 ppm/°C в оси Z.Этот ламинат также соответствует стандартам воспламеняемости UL 94-V0, обеспечивая безопасность в различных применениях.

Преимущества

Диклад 880 PCB предлагает многочисленные преимущества, в том числе чрезвычайно низкую тангенс потерь и отличную стабильность измерений, которые имеют решающее значение для высокочастотных приложений.Его однородная производительность на всех частотах обеспечивает постоянные электрические свойства, обеспечивая надежную работу.

Материал химически устойчив, имеет самую низкую влагопоглощающую способность среди композитов на основе ПТФЕ и поддерживает стабильную диэлектрическую постоянную в широком диапазоне частот.Эта низкая Dk поддерживает более широкие ширины линий, что приводит к снижению потерь вставки, что делает DiClad 880 исключительным выбором для требовательных электронных конструкций.

Спецификации

Этот стек-ап PCB имеет двуслойную жесткую конструкцию, состоящую из медного слоя 1 35 мкм, ядра DiClad 880 размером 1,524 мм (60 миллиметров) и медного слоя 2 также на 35 мкм.

Размеры доски составляют 70,28 мм х 139,35 мм, с допуском +/- 0,15 мм. Минимальный пробел/пробел установлен на 5/8 миллиметров, а минимальный размер отверстия - 0,25 мм.

Толщина готовой доски составляет 0,8 мм, а вес готовой меди составляет 1 унции (1,4 миллиметра) для внешних слоев.

Для шелковой пленки, верхняя сторона имеет белый печат, в то время как нижняя сторона не имеет.Каждый ПКБ проходит 100% электрическое испытание для обеспечения надежности.

Стандарты и доступность

Этот печатный лист поставляется в соответствии с высокими стандартами качества. Тип рисунка Gerber RS-274-X, и он соответствует стандарту IPC-Class-2. Этот продукт доступен во всем мире,сделать его доступным для различных проектов.

Типичные применения

ДиКлад 880 PCB хорошо подходит для ряда применений, в том числе:

- Радарные сети питания
- Коммерческие фазовые сети
- Антенны базовых станций с низкими потерями
- Системы наведения
- цифровые радиоантенны
- фильтры, соединители и усилители низкого шума (LNA)

Благодаря своим передовым характеристикам и надежной производительности печатные платы DiClad 880 выделяются как отличный выбор для высокочастотных и высокопроизводительных электронных приложений.
